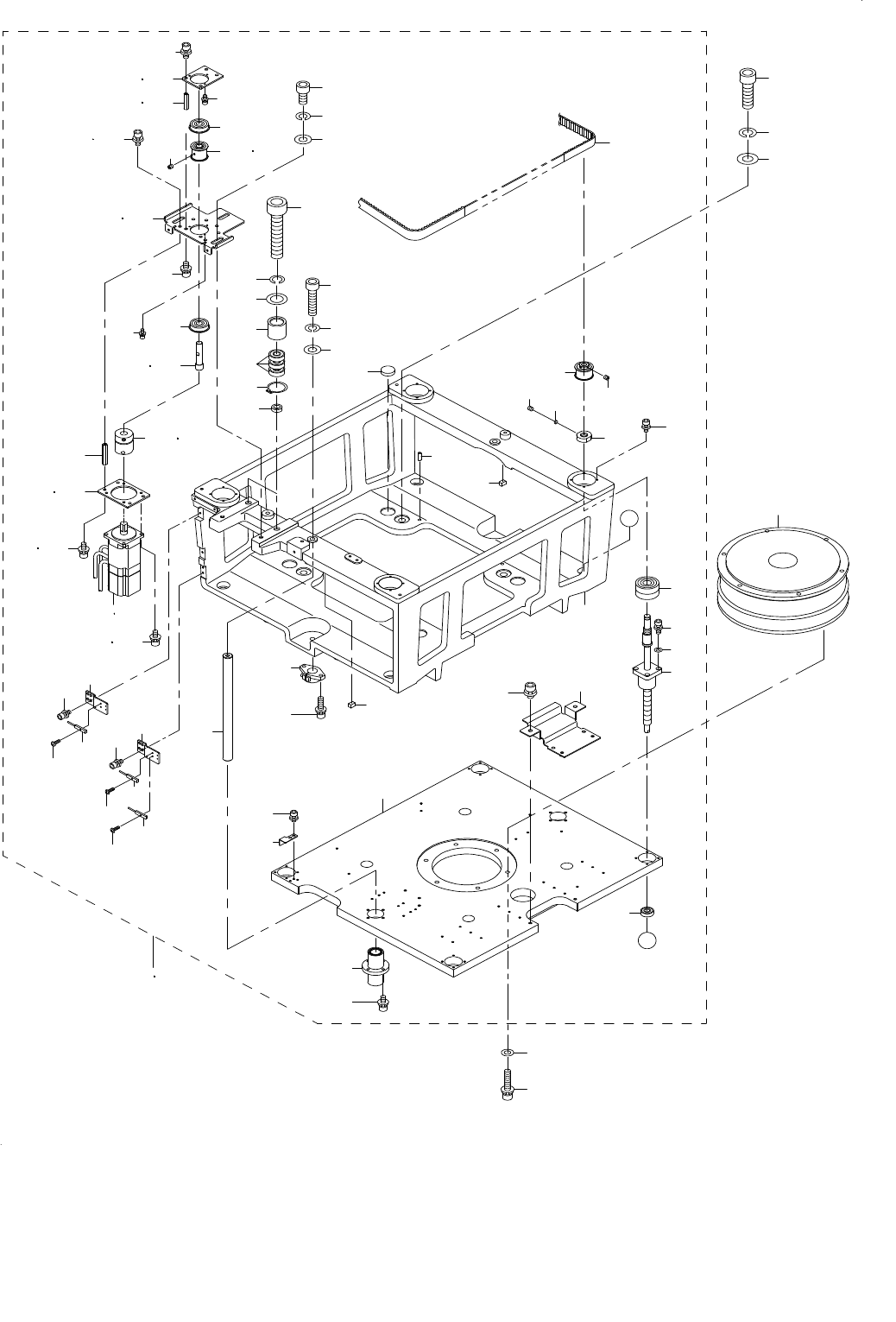

13. PRINT STATION COMPONENTS (1)
印刷ステーション関係（１）
68
69
70
71
55
1
2
77
76
75
25
3
4
4
5
6
52
10
12
13
14
15
17
31
21
22
24
72
27
28
32
33
9
38
39
40
34
35
41
42
43
40
44
73
44
45
29
30
46
47
48
49
48
49
58
50
51
11
16
53
54
59
56
23
60
61
36
37
63
62
66
67
65
64
18
20
19
57
7
8
A
A
67
67
79
74
78
26
62
63
- 26 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2001-855-0A0 Z1 FRAME ASM.
Ｚ１フレ−ム組
1
2
#02
E2701-855-0A0 Z1 FRAME ASM
Ｚ１フレーム組
1
3 E2002-855-000 Z STOPPER RUBBER
Ｚストッパゴム
(4)
4 E2316-802-000 STOPPER RUBBER
ストッパゴム
(2)
5 PH-0600202-S0 PIN 6X20
平行ピン ６Ｘ２０
(3)
6 E2003-855-000 Z1 BALL SCREW
Ｚ１ボ−ルねじ
(4)
7 SL-6041242-TN BOLT
座金付き六角穴ボルト
(16)
8 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(16)
9 SB-1100003-00 BALL BEARING
ボ−ルベアリング
(4)
10 E2004-855-000 THRUST NUT
スラストナット
(4)
11 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
12 E2058-855-000 SET PIECE
セットピース
(4)
13 SB-1170005-00 BEARING
ころがり軸受
(4)
14 SL-6041092-TN SCREW
座金付き六角穴ボルト
(16)
15 E2005-855-000 Z PULLEY
Ｚプ−リ
(4)
16 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(8)
17 E2006-855-000 Z1 GUIDE SHAFT
Ｚ１ガイドシャフト
(2)
18 SM-6083502-TN SCREW
六角穴ボルト
(2)
19 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(2)
20 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(2)
21 E2007-855-000 Z1 BALL BUSH
Ｚ１ボ−ルブッシュ
(2)
22 SL-6051242-TN SCREW
座金付き六角穴ボルト
(8)
23 E2008-855-000 Z1 SHAFT SUPPORTER
Ｚ１シャフトサポ−タ
(2)
24 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
25 E2009-855-000 Z TIMING BELT
Ｚタイミングベルト
(1)
26 E2010-855-000 Z1 TABLE
Ｚ１テーブル
(1)
27
#01
E2011-855-000 Z1 MOTOR PLATE
Ｚ１モ−タプレ−ト
(1)
28
#02
E2711-855-000 Z1 MOTOR PLATE
Ｚ１モータプレート
(1)
29 SM-6081602-TN BOLT M8 L=16
六角穴ボルト Ｍ８ Ｌ＝１６
(3)
30 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(3)
31 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(3)
32
#01
E2012-855-000 Z1 MOTOR SUPPORT
Ｚ１モ−タサポ−ト
(1)
33
#02
E2712-855-000 Z1 MOTOR SUPPORT
Ｚ１モータサポート
(1)
34
#01
KM-0000002-50 AC SERVO MOTOR
ＡＣサーボモータ
(1)
35
#02
KM-0000003-60 AC SERVO MOTOR 750W
ＡＣサーボモータ ７５０Ｗ
(1)
36
#01
SL-6051242-TN SCREW
座金付き六角穴ボルト
(4)
37
#02
SL-6062042-TN BOLT
座金付き六角穴ボルト
(4)
38
#01
E2013-855-000 Z1 MOTOR PULLEY STUD
Ｚ１モ−タプ−リスタッド
(4)
39
#02
E2713-855-000 Z1 MOTOR PULLEY STUD
Ｚ１モータプーリスタッド
(4)
40 SL-6051292-TN BOLT
座金付き六角穴ボルト
(8)
41
#01
E2014-855-000 Z1 MOTOR PULLEY SUPPORT
Ｚ１モ−タプ−リサポ−ト
(1)
42
#02
E2714-855-000 Z1 MOTOR PULLEY SUPPORT
Ｚ１モータプーリサポート
(1)
43 E2015-855-000 Z1 MOTOR STUD
Ｚ１モ−タスタッド
(4)
44
#01
SL-6051292-TN BOLT
座金付き六角穴ボルト
(8)
45
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
46
#01
E2016-855-000 Z1 MOTOR SHAFT
Ｚ１モ−タシャフト
(1)
47
#02
E2716-855-000 Z1 MOTOR SHAFT
Ｚ１モータシャフト
(1)
48 B3406-180-000 PULLEY BEARING
プ−リ ベアリング
(2)
49 SL-6030892-TN SCREW
座金付き六角穴ボルト
(6)
50
#01
E2017-855-000 Z1 MOTOR PULLEY
Ｚ１モ−タプ−リ
(1)
51
#02
E2717-855-000 Z1 MOTOR PULLEY
Ｚ１モータプーリ
(1)
52 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
53
#01
E2018-855-000 Z1 COUPLING
Ｚ１カツプリング
(1)
54
#02
E2121-729-000 COUPLING X
カップリングＸ
(1)
55 RC-3341514-KP C RING
Ｃ形止め輪
(2)
56 E2019-855-000 IDLER SPACER
アイドラスペ−サ
(2)
57 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
(2)
58 WP-1302500-SC WASHER
平座金小形丸 Ｍ１２
(2)
59 WS-1220002-KN SPRING WASHER
ばね座金
(2)
60 E2020-855-000 Z1 DOG
Ｚ１ドグ
(1)
61 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
62 E2021-855-000 Z1 SENSOR STAY
Ｚ１センサステイ
(2)
63 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
64 E9471-855-0A0 Z1 ORIGIN SENSOR ASM.
Ｚ１原点センサ組
(1)
65 E9472-855-0A0 PLUS Z1 LIMIT SENSOR ASM.
プラスＺ１リミットセンサ組
(1)
66 E9473-855-0A0 MINUS Z1 LIMIT SENSOR ASM.
マイナスＺ１リミットセンサ組
(1)
67 SM-4860801-SC SCREW M2.6 L=8
なべ子ねじ Ｍ２．６ Ｌ＝８
(3)
68 E2022-855-000 PLASTIC RAIL BRACKET
プラレ−ルブラケット
(1)
69 SL-6061092-TN SCREW
座金付き六角穴ボルト
(2)
70 E2023-855-000 IDLER
アイドラ
(2)
71 B7117-761-000 IDLE PULLEY BEARING
アイドラプ−リ ベアリング
(6)
72 E2001-855-000 Z1 FRAME
Ｚ１フレ−ム
(1)
73
#02
SM-6051002-TN BOLT
六角穴ボルト
(4)
74 WS-1020002-KN SPRING WASHER M10
ばね座金 Ｍ１０
4
75 E9396-855-0A0 THETA SERVO MOTOR ASM.
θサ−ボモ−タ組
1
76 SL-6063042-TN BOLT
座金付き六角穴ボルト
6
77 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
6
78 SM-6103502-TR SCREW M10 L=30
六角穴ボルト Ｍ１０ Ｌ＝３５
4
79 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
4
- 27 -

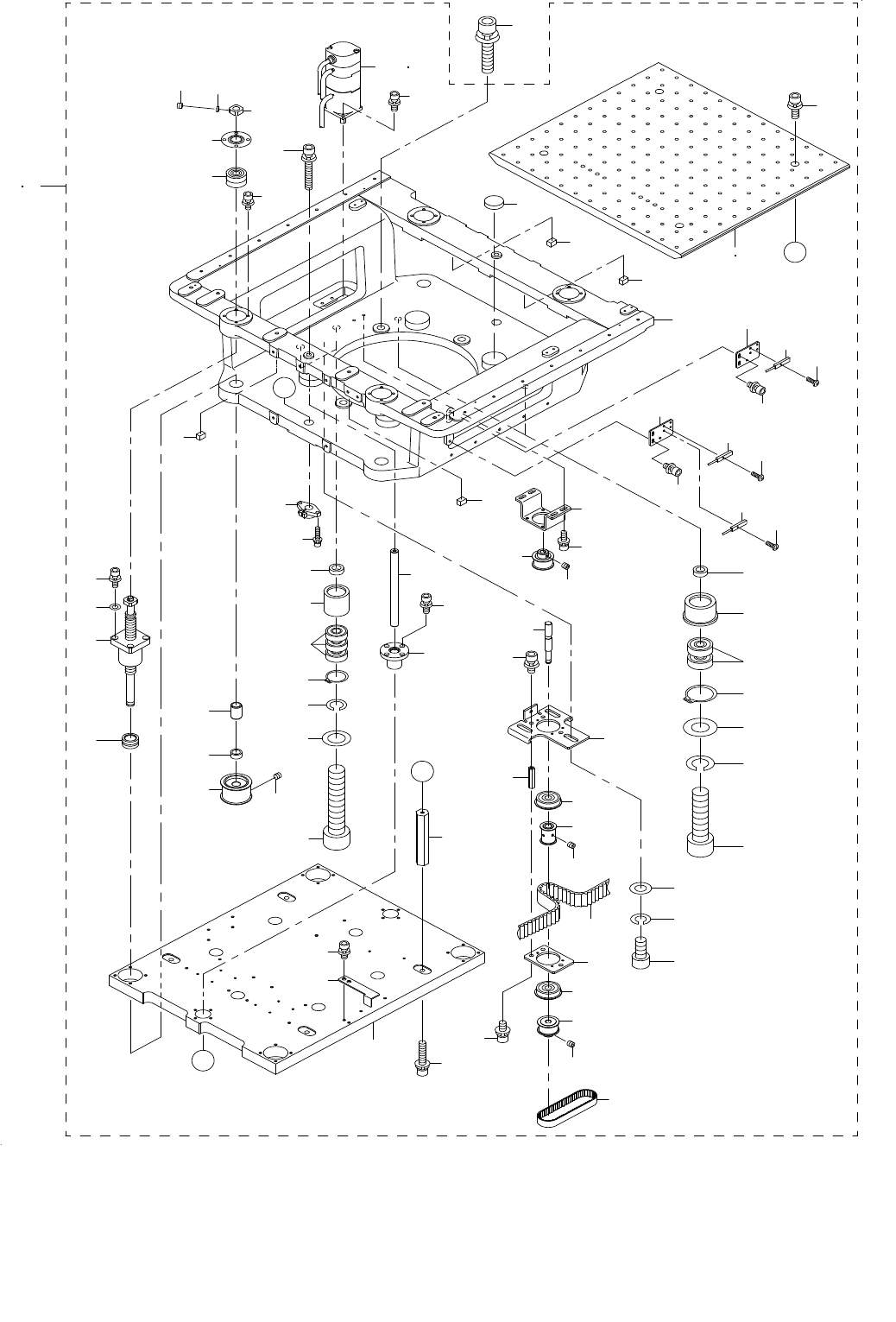

14. PRINT STATION COMPONENTS (2)
