- 29 - 15. PRINT STATION COMPONENTS (3) 印刷ステーション関係（３） 36 2 3 4 7 4 3 6 9 8 19 2 3 4 9 8 2 5 9 8 9 2 3 4 10 5 7 6 11 13 17 18 14 14 8 15 16 17 18 39 39 20 21 22 23 24 1 42 41 37 38 43 29 32 33 31 35 34 30 27 40 25 26 28 1…
- 28 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2035-855-0A0 Z2 FRAME ASM.
Ｚ２フレ−ム組
1
2
#02
E2735-855-0A0 Z2 FRAME ASM.
Ｚ２フレーム組
1
3 E2002-855-000 Z STOPPER RUBBER
Ｚストッパゴム
(4)
4 E2316-802-000 STOPPER RUBBER
ストッパゴム
(4)
5 E2036-855-0A0 Z2 BALL SCREW ASM.
Ｚ２ボールねじ組
(4)
6 SL-6041242-TN BOLT
座金付き六角穴ボルト
(16)
7 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
(16)
8 SB-3160006-00 BEARING
ころがり軸受
(4)
9 E2055-855-000 2036 SLEEVE
スリ−ブ
(4)
10 B7106-771-000 COLLAR
カラ−
(4)
11 SB-1100020-00 BEARING
ころがり軸受
(4)
12 SL-6041092-TN SCREW
座金付き六角穴ボルト
(16)
13 E2005-855-000 Z PULLEY
Ｚプ−リ
(4)
14 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(8)
15 E2037-855-000 Z2 GUIDE SHAFT
Ｚ２ガイドシャフト
(2)
16 SL-6053592-TN BOLT
座金付き六角穴ボルト
(2)
17 E2038-855-000 Z2 BALL BUSH
Ｚ２ボ−ルブッシュ
(2)
18 SL-6041242-TN BOLT
座金付き六角穴ボルト
(8)
19 E2039-855-000 Z2 SHAFT SUPPORTER
Ｚ２シャフトサポ−タ
(2)
20 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
21 E2009-855-000 Z TIMING BELT
Ｚタイミングベルト
(1)
22 E2040-855-000 Z2 TABLE
Ｚ２テーブル
(1)
23 E2041-855-000 Z2 MOTOR STAY
Ｚ２モ−タステイ
(1)
24 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
25 E2042-855-000 Z2 MOTOR BELT
Ｚ２モ−タベルト
(1)
26
#01
KM-0000001-60 AC SERVO MOTOR
ＡＣサーボモータ
(1)
27
#02
KM-0000004-00 AC SERVO MOTOR 100W
ＡＣサーボモータ １００Ｗ
(1)
28 E2043-855-000 Z2 PULLEY
Ｚ２プ−リ
(1)
29 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
30 E2044-855-000 Z2 TENSION PLATE
Ｚ２テンションプレ−ト
(1)
31 SM-6081602-TN BOLT M8 L=16
六角穴ボルト Ｍ８ Ｌ＝１６
(3)
32 WS-0820002-KN SPRING WASHER M8
ばね座金 Ｍ８
(3)
33 WP-0841601-SC WASHER 8.4X17.4X1.6
平座金みがき丸 Ｍ８
(3)
34 E2045-855-000 Z2 PULLEY STAY
Ｚ２プ−リステイ
(1)
35 E2046-855-000 Z2 MOTOR PULLEY STUD
Ｚ２プ−リスタッド
(3)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(6)
37 E2047-855-000 Z2 MOTOR SHAFT
Ｚ２モ−タシャフト
(1)
38 SB-1100019-00 BEARING
ころがり軸受
(2)
39 E2048-855-000 Z2 MOTOR PULLEY
Ｚ２モ−タプ−リ
(2)
40 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
41 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
42 E2049-855-000 Z2 IDLER PULLEY
Ｚ２アイドラプ−リ
(2)
43 SB-1120015-00 BEARING
ころがり軸受
(4)
44 RC-3881514-KP C RING
Ｃ形止め輪
(2)
45 SM-6124502-TN BOLT M12 L=45
六角穴ボルト Ｍ１２ Ｌ＝４５
(2)
46 WS-1220002-KN SPRING WASHER
ばね座金
(2)
47 WP-1302501-SC WASHER 13X24X2.5
平座金 １３Ｘ２４Ｘ２．５
(2)
48 E2019-855-000 IDLER SPACER
アイドラスペ−サ
(4)
49 RC-3341514-KP C RING
Ｃ形止め輪
(2)
50 SM-6126002-TN SCREW M12 L=60
六角穴ボルト Ｍ１２ Ｌ＝６０
(2)
51 WP-1302500-SC WASHER
平座金小形丸 Ｍ１２
(2)
52 WS-1220002-KN SPRING WASHER
ばね座金
(2)
53 E2050-855-000 Z2 SENSOR SUPPORT
Ｚ２センササポ−ト
(2)
54 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
55 E9474-855-0A0 Z2 ORIGIN SENSOR ASM.
Ｚ２原点センサ組
(1)
56 E9475-855-0A0 MINUS Z2 LIMIT SENSOR ASM.
マイナスＺ２リミットセンサ組
(1)
57 E9476-855-0A0 PLUS Z2 LIMIT SENSOR ASM.
プラスＺ２リミットセンサ組
(1)
58 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(3)
59 E2051-855-000 Z2 DOG
Ｚ２ドグ
(1)
60 SL-6041092-TN SCREW
座金付き六角穴ボルト
(1)
61
#01
E2053-855-000 BU TABLE
ＢＵテーブル
(1)
62
#02
E2721-855-000 BU TABLE
ＢＵテーブル
(1)
63 E2054-855-000 BU TABLE STUD
ＢＵテーブルスタッド
(4)
64 SL-6052592-TN BOLT
座金付き六角穴ボルト
(4)
65 E2056-855-000 Z2 THRUST NUT
Ｚ２スラストナット
(4)
66 E2057-855-000 BEARING SUPPORT
ベアリングサポート
(4)
67 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(4)
68 E2058-855-000 SET PIECE
セットピース
(4)
69 E2023-855-000 IDLER
アイドラ
(2)
70 B7117-761-000 IDLE PULLEY BEARING
アイドラプ−リ ベアリング
(6)
71 E2035-855-000 Z2 FRAME
Ｚ２フレ−ム
(1)
72 SL-6041242-TN BOLT
座金付き六角穴ボルト
(2)
73 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
74 SL-6084092-TN BOLT
座金付き六角穴ボルト
6
- 29 -
15. PRINT STATION COMPONENTS (3)
印刷ステーション関係（３）
36
2
3
4
7
4
3
6
9
8
19
2
3
4
9
8
2
5
9
8
9
2
3
4
10
5
7
6
11
13
17
18
14
14
8
15
16
17
18
39
39
20
21
22
23
24
1
42
41
37
38 43
29
32
33
31
35
34
30
27
40
25
26
28
12
28
12

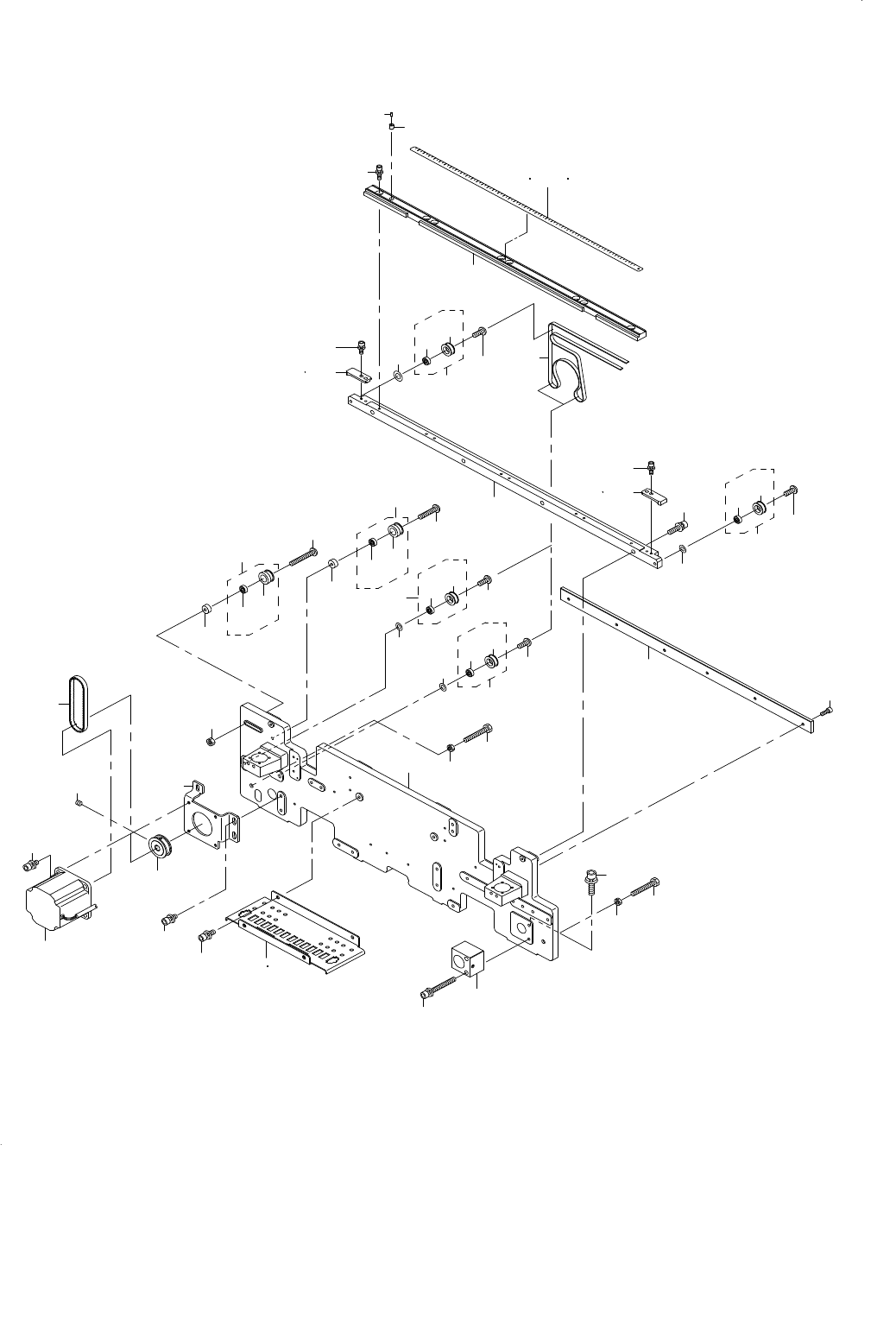

- 30 -
NOTE( 注記 ) #01....FOR FRONT REFERENCE 手前基準用
#02....FOR FRONT REFERENCE(KS-1710) 手前基準（ＫＳ −１７１０）用
#03....FOR REAR REFERENCE(KS-1710) 奥基準（ＫＳ −１７１０）用
#04....FOR KS-1700 ＫＳ −１７００用
#05....FOR KS-1710 ＫＳ −１７１０用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION OF SOME PARTS VARY IF THE
PWB TRANSFER REFERENCE IS DIFFERNT.
基板搬送基準が異なると取付位置、方向が変わる部品があります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2060-855-000 RAIL PLATE F
レ−ルプレ−トＦ
1
2 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
4
3 E2111-715-000 CONVEYOR PULLEY
搬送プーリ
(1)
4 SB-1040001-00 BEARING
ミニチュアベアリング
(1)
5 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リＢ組
2
6 E2089-721-000 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
7 SB-1040001-00 BEARING
ミニチュアベアリング
(2)
8 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
4
9 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
4
10 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２０
1
11 SM-4043050-SC SCREW M4X0.7 L=30
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝３０
1
12 SM-9064053-SE BOLT
六角ボルト
2
13 NM-6040001-SC NUT M4
六角ナット Ｍ４
1
14 E2055-721-000 PULLEY SPACER
プーリスペーサ
2
15 E2061-855-000 CONVEYOR RAIL CF
搬送レ−ルＣＦ
1
16 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
4
17
#04
E2092-855-000 PWB INNER C
ＰＷＢインナＣ
2
18
#05
E2092-855-000 PWB INNER C
ＰＷＢインナＣ
2
19 E2062-855-000 PWB GUIDE
ＰＷＢガイド
1
20 SL-6031292-TN BOLT
座金付き六角穴ボルト
8
21 E2063-855-000 GUIDE RAIL
ガイドレ−ル
1
22 SM-6030802-TN BOLT
六角穴ボルト
6
23 E2089-855-000 MARK BASE
マ−クベ−ス
1
24 E2601-725-000 MARK
マーク
1
25
#04
E2090-855-000 CONNECTOR BRACKET
コネクタブラケット
1
26
#05
E1751-855-000 CONNECTOR BRACKET
コネクタブラケット
1
27 SL-6052092-TN SCREW
座金付き六角穴ボルト
6
28 NM-6060003-SB NUT M6
六角ナット Ｍ６ ３種
2
29 E2016-725-000 CONVEYOR BELT C
搬送ベルトＣ
1
30 E2125-855-000 CONVEYOR MOTOR STAY
搬送モ−タステイ
1
31 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
32 E9516-855-0A0 P-ST CONVEYOR MOTOR ASM.
Ｐ−ＳＴ搬送モ−タ組
1
33 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
34 E2126-855-000 CONVEYOR DRIVE PULLEY
搬送駆動プ−リ
1
35 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
36 E2138-855-000 CONVEYOR DRIVING BELT
搬送駆動ベルト
1
37
#04
E2145-855-000 SCALE
スケ−ル
1
38
#02
E2145-855-000 SCALE
スケ−ル
1
39 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
40 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
41
#01
E2165-855-000 HANDLE BASE
ハンドルベ−ス
1
42
#01
SL-6043592-TN SCREW
座金付き六角穴ボルト
2
43
#03
E2145-855-000 SCALE
スケ−ル
2
