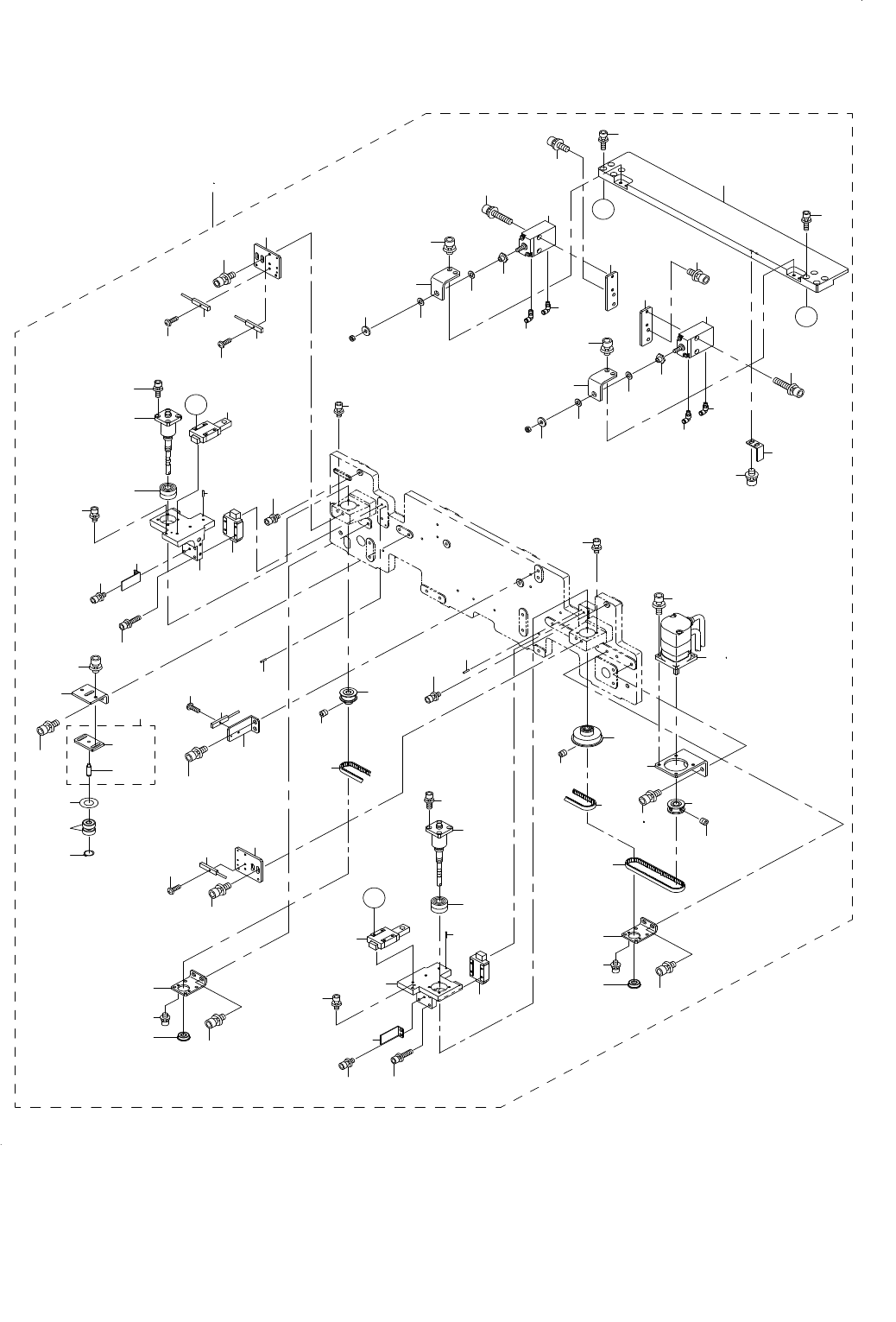

15. PRINT STATION COMPONENTS (3)
印刷ステーション関係（３）
36
2
3
4
7
4
3
6
9
8
19
2
3
4
9
8
2
5
9
8
9
2
3
4
10
5
7
6
11
13
17
18
14
14
8
15
16
17
18
39
39
20
21
22
23
24
1
42
41
37
38 43
29
32
33
31
35
34
30
27
40
25
26
28
12
28
12
- 30 -
NOTE( 注記 ) #01....FOR FRONT REFERENCE 手前基準用
#02....FOR FRONT REFERENCE(KS-1710) 手前基準（ＫＳ −１７１０）用
#03....FOR REAR REFERENCE(KS-1710) 奥基準（ＫＳ −１７１０）用
#04....FOR KS-1700 ＫＳ −１７００用
#05....FOR KS-1710 ＫＳ −１７１０用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION OF SOME PARTS VARY IF THE
PWB TRANSFER REFERENCE IS DIFFERNT.
基板搬送基準が異なると取付位置、方向が変わる部品があります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2060-855-000 RAIL PLATE F
レ−ルプレ−トＦ
1
2 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
4
3 E2111-715-000 CONVEYOR PULLEY
搬送プーリ
(1)
4 SB-1040001-00 BEARING
ミニチュアベアリング
(1)
5 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リＢ組
2
6 E2089-721-000 CONVEYOR PULLEY B ASM.
搬送プーリＢ組
(1)
7 SB-1040001-00 BEARING
ミニチュアベアリング
(2)
8 WP-0430800-SC WASHER M4
平座金小形丸 Ｍ４
4
9 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
4
10 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２０
1
11 SM-4043050-SC SCREW M4X0.7 L=30
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝３０
1
12 SM-9064053-SE BOLT
六角ボルト
2
13 NM-6040001-SC NUT M4
六角ナット Ｍ４
1
14 E2055-721-000 PULLEY SPACER
プーリスペーサ
2
15 E2061-855-000 CONVEYOR RAIL CF
搬送レ−ルＣＦ
1
16 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
4
17
#04
E2092-855-000 PWB INNER C
ＰＷＢインナＣ
2
18
#05
E2092-855-000 PWB INNER C
ＰＷＢインナＣ
2
19 E2062-855-000 PWB GUIDE
ＰＷＢガイド
1
20 SL-6031292-TN BOLT
座金付き六角穴ボルト
8
21 E2063-855-000 GUIDE RAIL
ガイドレ−ル
1
22 SM-6030802-TN BOLT
六角穴ボルト
6
23 E2089-855-000 MARK BASE
マ−クベ−ス
1
24 E2601-725-000 MARK
マーク
1
25
#04
E2090-855-000 CONNECTOR BRACKET
コネクタブラケット
1
26
#05
E1751-855-000 CONNECTOR BRACKET
コネクタブラケット
1
27 SL-6052092-TN SCREW
座金付き六角穴ボルト
6
28 NM-6060003-SB NUT M6
六角ナット Ｍ６ ３種
2
29 E2016-725-000 CONVEYOR BELT C
搬送ベルトＣ
1
30 E2125-855-000 CONVEYOR MOTOR STAY
搬送モ−タステイ
1
31 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
32 E9516-855-0A0 P-ST CONVEYOR MOTOR ASM.
Ｐ−ＳＴ搬送モ−タ組
1
33 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
34 E2126-855-000 CONVEYOR DRIVE PULLEY
搬送駆動プ−リ
1
35 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
36 E2138-855-000 CONVEYOR DRIVING BELT
搬送駆動ベルト
1
37
#04
E2145-855-000 SCALE
スケ−ル
1
38
#02
E2145-855-000 SCALE
スケ−ル
1
39 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
40 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
41
#01
E2165-855-000 HANDLE BASE
ハンドルベ−ス
1
42
#01
SL-6043592-TN SCREW
座金付き六角穴ボルト
2
43
#03
E2145-855-000 SCALE
スケ−ル
2
