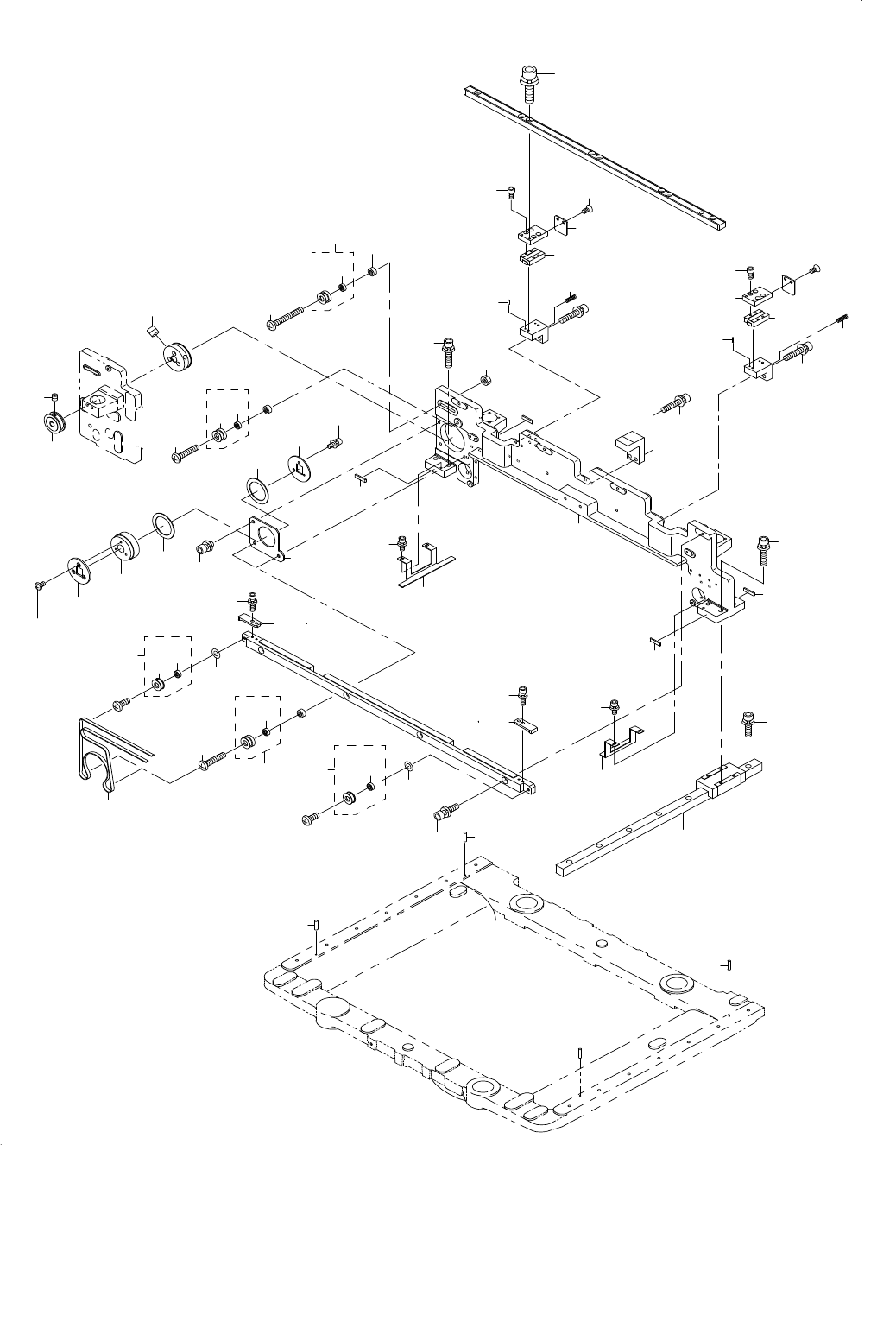

17. PRINT STATION COMPONENTS (5)
印刷ステーション関係（５）
39
39
39
39
8
7
4
5
3
5
6
3
7
6
8
4
11
9
9
7
10
6
8
9
10
12
11
52
15
14
14
16
17
18
19
20
21
1
20
21
53
53
22
23
24
26
25
33
34
29
30
31
32
25
24
33
26
29
30
31
32
34
27
28
13
13
37
38
36
51
50
48
49
42
45
47
46
43
44
47
41
40
35
2
2
2
2
- 34 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2100-855-000 RAIL PLATE R
レ−ルプレ−トＲ
1
2 E3018-725-000 LIMIT DAMPER Z
リミットダンパーＺ
4
3 E2111-715-0A0 CONVEYOR PULLEY ASM.
搬送プ−リ（組）
2
4 E2111-715-000 CONVEYOR PULLEY
搬送プーリ
(1)
5 SB-1040001-00 BEARING
ミニチュアベアリング
(1)
6 E2089-721-0A0 CONVEYOR PULLEY B ASM.
搬送プ−リＢ組
4
7 E2089-721-000 CONVEYOR PULLEY B ASM.
搬送プーリ Ｂ組
(1)
8 SB-1040001-00 BEARING
ミニチュアベアリング
(2)
9 E2055-721-000 PULLEY SPACER
プーリスペーサ
4
10 SM-4041001-SC SCREW M4X0.7 L=10
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝１０
2
11 SM-4042001-SC SCREW M4 X 20
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝２０
3
12 SM-4043050-SC SCREW M4X0.7 L=30
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝３０
1
13 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
8
14 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
2
15 NM-6040001-SC NUT M4
六角ナット Ｍ４
1
16 E2101-855-000 THRUST PLATE
スラストプレ−ト
1
17 SL-6040892-TN BOLT
座金付き六角穴ボルト
1
18 E2102-855-000 CONVEYOR RAIL CR
搬送レ−ルＣＲ
1
19 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
4
20
#01
E2092-855-000 PWB INNER C
ＰＷＢインナＣ
2
21
#02
E2092-855-000 PWB INNER C
ＰＷＢインナＣ
2
22 E2062-855-000 PWB GUIDE
ＰＷＢガイド
1
23 SL-6031292-TN BOLT
座金付き六角穴ボルト
6
24 E2103-855-000 PY BLOCK S
ＰＹブロックＳ
2
25 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
4
26 PH-0200082-S0 BALL STOPPER PIN
平行ピン φ２Ｘ８
4
27 E2104-855-000 PY BLOCK C
ＰＹブロックＣ
1
28 SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
29 E2107-855-000 PY CONNECTING PLATE
ＰＹ連結プレ−ト
2
30 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
8
31 E2108-855-000 PY PLATE
ＰＹプレ−ト
2
32 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝６
4
33 E2109-855-000 PY LINEAR GUIDE
ＰＹリニアガイド
2
34 E2127-715-000 DAMPER SPRING
ダンパばね
2
35 E2126-855-000 CONVEYOR DRIVE PULLEY
搬送駆動プ−リ
1
36 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
37 E2127-855-000 LINEAR GUIDE W
リニアガイドＷ
2
38 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
14
39 PH-0200082-S0 BALL STOPPER PIN
平行ピン φ２Ｘ８
4
40 E2012-725-000 DRIVE SHAFT F
ドライブシャフト Ｆ
1
41 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
42 E2154-721-000 DRIVE PULLEY R
ドライブプーリ Ｒ
1
43 E2160-721-000 PULLEY FLANGE
プーリフランジ
1
44 SL-6030892-TN SCREW
座金付き六角穴ボルト
3
45 E2132-855-000 PULLEY FLANGE B
プ−リフランジＢ
1
46 SM-5030501-SC SCREW M3 L=5
バインド小ねじ Ｍ３Ｘ０．５ Ｌ＝５
3
47 E3931-750-000 PULLEY WASHER
プーリ スラスト ワッシャ
2
48 E2133-855-000 RAIL WIDTH DOG W
レ−ル幅ドグＷ
1
49 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
50 E2134-855-000 RAIL WIDTH DOG N
レ−ル幅ドグＮ
1
51 SL-6030892-TN SCREW
座金付き六角穴ボルト
2
52 E2016-725-000 CONVEYOR BELT C
搬送ベルトＣ
1
53 SL-6031292-TN BOLT
座金付き六角穴ボルト
4
- 35 -

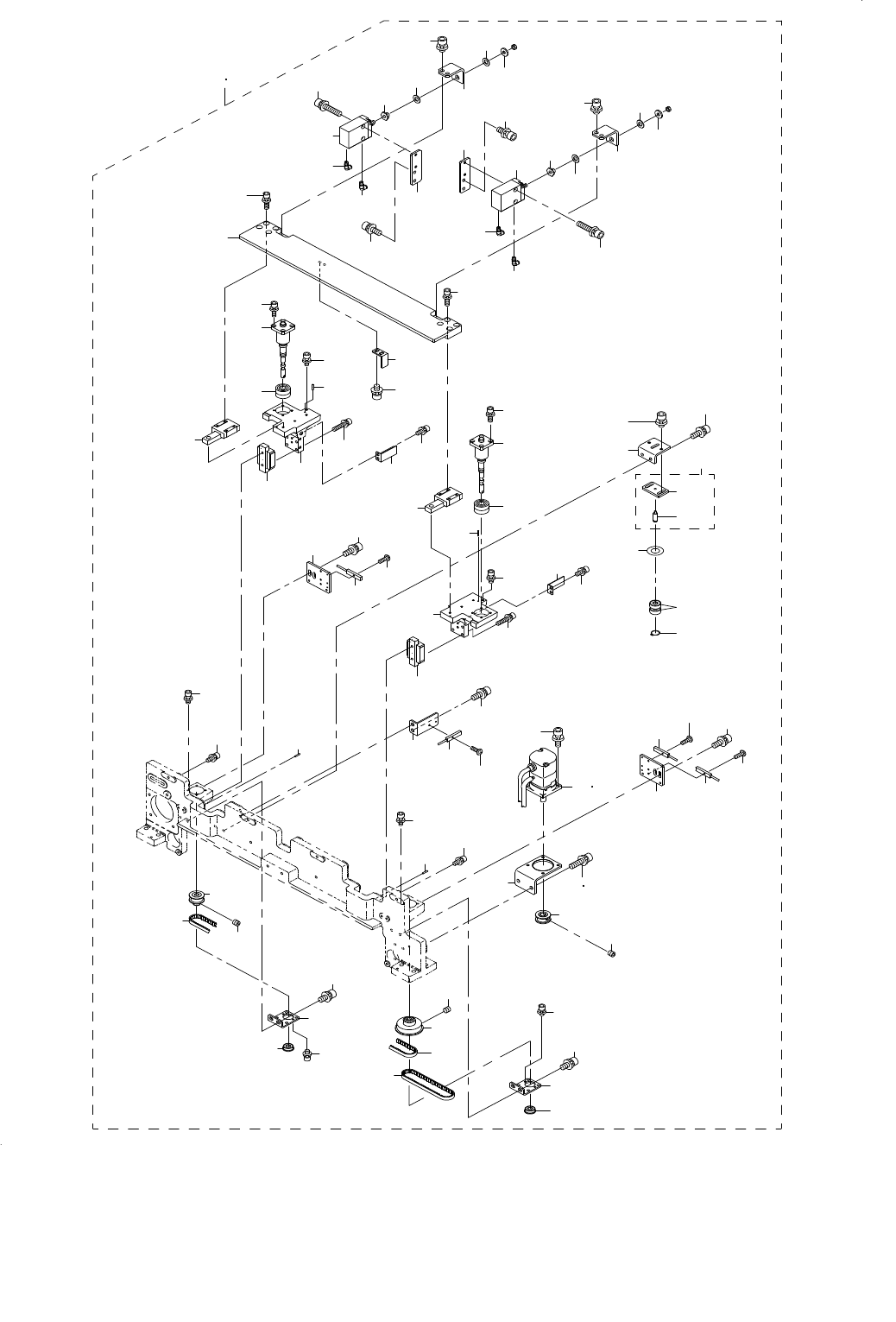

18. PRINT STATION COMPONENTS (6)
印刷ステーション関係（６）
50
50
53
62
61
63
64
65
58
60
59
66
26
27
27
27
27
28
28
29
29
26
30
30
35
33
35
34
34
33
35
35
31
31
32
32
4
5
17
14
15
16
14
19
18
20
68
69
12
12
68
69
13
11
10
21
21
22
13
22
16
23
23
25
25
48
49
24
3
54
55
56
55
54
57
56
8
9
51
52
41
41
37
36
39
41
40
47
46
44
45
42
43
36
38
37
42
43
1
2
57
15
6
7
67
