- 37 - 19. PRINT STATION COMPONENTS (7) 印刷ステーション関係（７） 23 9 10 15 16 17 17 18 18 12 18 11 16 17 18 13 14 22 C B A 20 29 19 30 27 13 14 24 26 29 25 25 28 29 33 34 31 32 2 1 3 4 5 2 5 1 35 6 7 4 3 16 8 C 18 A B 18 21
- 36 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E2064-855-0A0 Z3 ASM.
Ｚ３組
1
2
#02
E2764-855-0A0 Z3 ASM.
Ｚ３組
1
3 E2064-855-000 Z3 MOTOR STAY
Ｚ３モ−タステイ
(1)
4
#01
SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
5
#02
SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(2)
6
#01
KM-0000001-40 AC SERVO MOTOR
ＡＣサーボモータ
(1)
7
#02
KM-0000003-90 AC SERVO MOTOR 30W
ＡＣサーボモータ ３０Ｗ
(1)
8 E2066-855-000 Z3 PULLEY L
Ｚ３プ−リＬ
(1)
9 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
10 E2067-855-000 Z3 PULLEY S
Ｚ３プ−リＳ
(1)
11 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
12 SB-1080017-00 BEARING
ころがり軸受
(2)
13 SL-6030892-TN SCREW
座金付き六角穴ボルト
(8)
14 E2068-855-000 Z3 LINEAR GUIDE V
Ｚ３リニアガイドＶ
(2)
15 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
16 PH-0200102-C0 PARALLEL PIN
平行ピン φ２Ｘ１０
(4)
17 E2069-855-000 Z3 MOVABLE BLOCK L
Ｚ３可動ブロックＬ
(1)
18 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
19 E2070-855-000 Z3 MOVABLE BLOCK R
Ｚ３可動ブロックＲ
(1)
20 SL-6031492-TN SCREW
座金付き六角穴ボルト
(4)
21 E2071-855-000 Z3 LINEAR GUIDE H
Ｚ３リニアガイドＨ
(2)
22 SL-6030892-TN SCREW
座金付き六角穴ボルト
(2)
23 PH-0200102-C0 PARALLEL PIN
平行ピン φ２Ｘ１０
(4)
24 E2072-855-000 SIDE REFORMER
サイドリフォ−マ
(1)
25 SL-6031292-TN BOLT
座金付き六角穴ボルト
(8)
26 PA-1602514-A0 AIR CYLINDER
エアシリンダ
(2)
27 PJ-3040405-04 ELBOW UNION
エルボユニオン
(4)
28 SL-6042042-TN SCREW
座金付き六角穴ボルト
(4)
29 E2073-855-000 Z3 CYLINDER STAY
Ｚ３シリンダステイ
(2)
30 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
31 E2074-855-000 Z3 CONNECTING PLATE
Ｚ３連結プレ−ト
(2)
32 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
33 E2075-855-000 Z3 NUT
Ｚ３ナット
(2)
34 E2076-855-000 Z3 WASHER
Ｚ３ワッシャ
(2)
35 E2077-855-000 Z3 DUMPER
Ｚ３ダンパ
(4)
36 E2078-855-000 Z3 V SENSOR STAY
Ｚ３Ｖセンサステイ
(2)
37 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
38 E9480-855-0A0 Z3 ORIGIN SENSOR ASM.
Ｚ３原点センサ組
(1)
39 E9481-855-0A0 MINUS Z3 LIMIT SENSOR ASM.
マイナスＺ３リミットセンサ組
(1)
40 E9482-855-0A0 PLUS Z3 LIMIT SENSOR ASM.
プラスＺ３リミットセンサ組
(1)
41 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(3)
42 E2079-855-000 Z3 DOG V
Ｚ３ドグＶ
(2)
43 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
44 E2080-855-000 Z3 H SENSOR STAY
Ｚ３Ｈセンサステイ
(1)
45 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
46 E9522-855-0A0 SIDE REFORMER SENSOR ASM.
サイドリフォ−マセンサ組
(1)
47 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
48 E2081-855-000 Z3 DOG H
Ｚ３ドグＨ
(1)
49 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
50 E2082-855-000 Z3 BELT
Ｚ３ベルト
(1)
51 E2083-855-000 Z3 MOTOR PULLEY
Ｚ３モ−タプ−リ
(1)
52 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
53 E2084-855-000 Z3 MOTOR BELT
Ｚ３モ−タベルト
(1)
54 E2085-855-000 Z3 FIXING PLATE
Ｚ３固定プレ−ト
(2)
55 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
56 SB-1060003-00 BEARING
ピッカ−ベアリング
(2)
57 SL-6030692-TN BOLT
座金付き六角穴ボルト
(4)
58 E2086-855-000 Z3 TENSIONER STAY
Ｚ３テンショナステイ
(1)
59 SL-6041292-TN SCREW
座金付き六角穴ボルト
(2)
60 E2087-855-0A0 Z3 TENSIONER SHAFT ASM.
Ｚ３テンショナシャフト組
(1)
61 E2087-855-000 Z3 TENSIONER SHAFT
Ｚロテンショナシャフト
(1)
62 E2088-855-000 Z3 TENSIONER PLATE
Ｚ３テンショナプレ−ト
(1)
63 RC-0560711-KP RETAINING RING
Ｃ形止め輪
(1)
64 WP-0641601-SC WASHER
平座金みがき丸 Ｍ６
(1)
65 SB-1060002-00 BEARING 6X17
ベアリング ６Ｘ１７
(2)
66 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
67 SL-6041242-TN BOLT
座金付き六角穴ボルト
(2)
68 E2065-855-000 Z3 BALL SCREW
Ｚ３ボ−ルねじ
(2)
69 SL-6031042-TN SCREW
座金付き六角穴ボルト
(8)
- 37 -

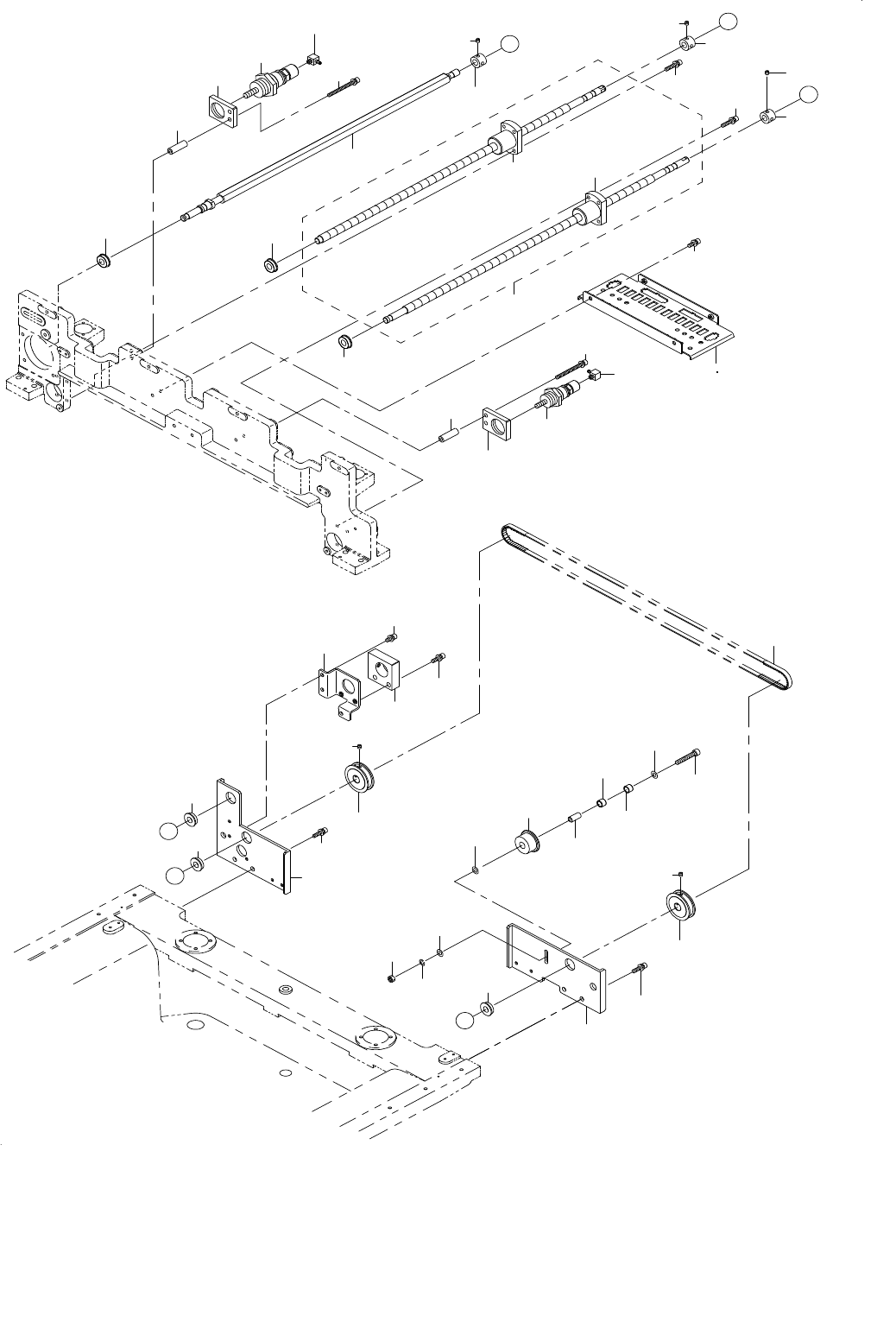

19. PRINT STATION COMPONENTS (7)
印刷ステーション関係（７）
23
9
10
15
16
17
17
18
18
12
18
11
16
17
18
13
14
22
C
B
A
20
29
19
30
27
13
14
24
26
29
25
25
28
29
33
34
31
32
2
1
3
4
5
2
5
1
35
6
7
4
3
16
8
C
18
A
B
18
21
- 38 -
NOTE( 注記 ) #01....FOR REAR REFERENCE 奥基準用
#02....FOR KS-1700 ＫＳ −１７００用
#03....FOR KS-1710 ＫＳ −１７１０用
*ALL PARTS EXCEPT NOTES ARE COMMON.
注記以外の部品は、全て共通です。
*INSTALLATION POSITION AND DIRECTION OF SOME PARTS VARY IF THE
PWB TRANSFER REFERENCE IS DIFFERNT.
基板搬送基準が異なると取付位置、方向が変わる部品があります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2105-855-000 PY CYLINDER STAY A
ＰＹシリンダステイＡ
4
2 E2106-855-000 PY CYLINDER STAY B
ＰＹシリンダステイＢ
2
3 SL-6044592-TN BOLT
座金付き六角穴ボルト
4
4 PA-1500502-A0 PIN CYLINDER
ピンシリンダ
2
5 PJ-0460525-01 ELBOW
バ−ブエルボ
2
6
#02
E2090-855-000 CONNECTOR BRACKET
コネクタブラケット
1
7
#03
E1751-855-000 CONNECTOR BRACKET
コネクタブラケット
1
8 E2128-855-0A0 SCREW SHAFT ASM.
スクリユウシャフト組
1
9 E2128-855-000 SCREW SHAFT R
スクリユウシャフトＲ
(1)
10 E2129-855-000 SCREW SHAFT L
スクリユウシャフトＬ
(1)
11 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
4
12 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
4
13 E2130-855-000 WIDTH ADJUST PULLEY
幅調プ−リ
2
14 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
4
15 E2131-855-000 DRIVE SHAFT
ドライブシャフト
1
16 E2141-721-000 STOPPER COLLAR
ストッパカラー
3
17 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
6
18 SB-1080002-00 SIDE BEARING
サイドベアリング
6
19 E2135-855-000 RAIL STAND R
レ−ルスタンドＲ
1
20 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
21 E2136-855-000 RAIL STAND L
レ−ルスタンドＬ
1
22 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
23 E2137-855-000 WIDTH ADJUST BELT
幅調ベルト
1
24 E2016-715-000 IDLER PULLEY
アイドラプーリ
1
25 E2017-715-000 M LINER BUSH
Ｍ ライナブッシュ
2
26 E2018-715-000 PULLEY SLEEVE
プーリ スリーブ
1
27 NM-6050001-SC NUT M5
六角ナット Ｍ５Ｘ０．８ １種
1
28 SM-6053002-TN SCREW M5X0.8 L=30
六角穴ボルト Ｍ５Ｘ０．８ Ｌ＝３０
1
29 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
3
30 WS-0510002-KN SPRING WASHER
ばね座金 ５．１Ｘ９．２Ｘ１．３
1
31
#01
E2174-855-000 HANDLE BASE(REAR)
ハンドルベ−ス（奥）
1
32
#01
SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
2
33
#01
E2173-855-000 HANDLE STAND
ハンドルスタンド
1
34
#01
SL-6041092-TN SCREW
座金付き六角穴ボルト
4
35 SL-6041292-TN SCREW
座金付き六角穴ボルト
2
