- 41 -
21. PRINT STATION COMPONENTS (9)
印刷ステーション関係（９）
17
32
33
34
35
36
26
27
30
31
29
21
22
23
24
25
28
44
45
44
46
49
42
48
50
41
37
38
43
39
40
17
17
51
18
11
10
9
9
9
7
8
8
8
14
13
15
12
11
11
16
16
20
20
20
20
6
5
2
1
4
3
19
19
52
47
53
54
55
- 42 -
NOTE( 注記 ) #01....FOR FRONT REFERENCE 手前基準用
#02....FOR REAR REFERENCE 奥基準用
#03....FOR KS-1700 ＫＳ −１７００用
#04....FOR KS-1710 ＫＳ −１７１０用
*ALL PARTS EXCEPT NOTES ARE COMMON
注記以外の部品全て共通です。
*INSTALLATION POSITION AND DIRECTION OF SOME PARTS VARY IF THE
PWB TRANSFER REFERENCE IS DIFENT
基板搬送基準が異なると取付位置 , 方向の変わる部品があります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2154-855-000 HANDLE
ハンドル
1
2 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
3
#01
GCG-02036000 CLAMP EIXING KNOB
クランプ固定ノブ
1
4
#01
E3956-750-000 SET PIECE
セットピース
1
5 E2155-855-000 PRESSURE SENSOR
圧力センサステイ
1
6 SL-6040892-TN BOLT
座金付き六角穴ボルト
2
7 E2766-855-000 Z1 BELT COVER
Ｚ１ベルトカバー
1
8 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
3
9 E2167-855-000 Z1 BELT COVER STUD
Ｚ１ベルトカバ−スタッド
3
10 E2168-855-000 Z1 COVER
Ｚ１カバ−
1
11 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
15
12 E2169-855-000 Z1 COVER STAY R
Ｚ１カバ−ステイＲ
1
13 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
14 E2170-855-000 Z1 COVER STAY L
Ｚ１カバ−ステイＬ
1
15 SL-6051292-TN BOLT
座金付き六角穴ボルト
2
16 E2171-855-000 Z3 BELT COVER
Ｚ３ベルトカバ−
2
17 HX-0036700-00 BUSH
ブッシュ
4
18
#02
E9519-855-0A0 RELAY CABLE ASM.
基板吸着センサ中継ケ−ブル組
1
19 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
4
20 E2172-855-000 Z3 BELT COVER STUD
Ｚ３ベルトカバースタッド
4
21
#03
E9491-855-0A0 Z31 SERVO POWER CABLE 2 ASM.
Ｚ３１サ−ボ電源中継ケ−ブル組
1
22
#04
E9491-855-AA0 Z31 SERVO POWER CABLE 2 ASM.
Ｚ３１サーボ電源中継ケ−ブル組
1
23
#03
E9493-855-0A0 Z31 ENCODER RELAY CABLE 2 ASM.
Ｚ３１エンコ−ダ中継ケ−ブル２組
1
24
#04
E9493-855-AA0 Z31 ENCODER RELAY CABLE 2 ASM.
Ｚ３１エンコーダ中継ケ−ブル２組
1
25 E9484-855-0A0 Z31 SENSOR RELAY CABLE 2 ASM.
Ｚ３１センサ中継ケ−ブル２組
1
26 E9526-855-0A0 P-ST SV CABLE ASM.
Ｐ−ＳＴ ＳＶケ−ブル組
1
27 E9530-855-0A0 P-ST SV RELAY CABLE 3 ASM.
Ｐ−ＳＴ ＳＶ中継ケ−ブル３組
1
28 E9524-855-0A0 REFERENCE RAIL CABLE 3 ASM.
基準レ−ル中継ケ−ブル３組
1
29 E9540-855-0A0 P-ST CONV. MOTOR CABLE 2 ASM.
Ｐ−ＳＴ搬送モ−タ中継ケ−ブル２組
1
30 E9547-855-0A0 REFERENCE RAIL CABLE 6 ASM.
基準レ−ル中継ケ−ブル６組
1
31 E9566-855-0A0 P-ST WIDTH MOTOR CABLE 2 ASM.
Ｐ−ＳＴ幅調モ−タ基準レ−ル中継ケ−ブル２組
1
32
#03
E9492-855-0A0 Z-32 SERVO POWER CABLE 2 ASM.
Ｚ３２サ−ボ電源中継ケ−ブル２組
1
33
#04
E9492-855-AA0 Z-32 SERVO POWER CABLE 2 ASM.
Ｚ３２サーボ電源中継ケ−ブル２組
1
34
#03
E9494-855-0A0 Z32 ENCODER RELAY CABLE 2 ASM.
Ｚ３２エンコ−ダ中継ケ−ブル２組
1
35
#04
E9494-855-AA0 Z32 ENCODER RELAY CABLE 2 ASM.
Ｚ３２エンコーダ中継ケ−ブル２組
1
36 E9485-855-AA0 FOLLOWER RAIL SENSOR CABLE ASM
Ｚ３２従動レールセンサ中継ケ−ブル２組
1
37
#03
HX-0031400-0A SPIRAL TUBE
スパイラル チューブ
3
38
#04
HX-0031400-0A SPIRAL TUBE
スパイラル チューブ
2.4
39
#03
HX-0031400-00 SPIRAL TABE
スパイラル チューブ
1
40
#04
HX-0031400-00 SPIRAL TABE
スパイラル チューブ
1.6
41 E9632-715-G00 ZIPPER TUBE
ジッパーチューブ
1
42 EA-9500B01-00 CABLE BAND
束線バンド
90
43 HX-0015000-0F CABLE CLIP
ケ−ブルクリップ
1
44 HX-0029400-00 FIXED BASE
固定ベース
51
45 SM-4030601-SC SCREW M3 X 6
ナベコねじ Ｍ３Ｘ０．５ Ｌ＝６
18
46 SM-4040601-SC SCREW M4X0.7 L=6
ナベコねじ Ｍ４Ｘ０．７ Ｌ＝６
33
47 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
6
48 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
40
49 HX-0006500-0C CABLE BAND
束線バンド
10
50 E2156-855-000 FIXED SLEEVE
固定スリーブ
1
51 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
52 E2091-855-000 TUBE COVER
チューブカバー
1
53 E2176-855-000 Z1 BELT COVER R
Ｚ１ベルトカバーＲ
1
54 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
3
55 E9631-855-000 TAPE
フッ素樹脂テープ
2
- 43 -

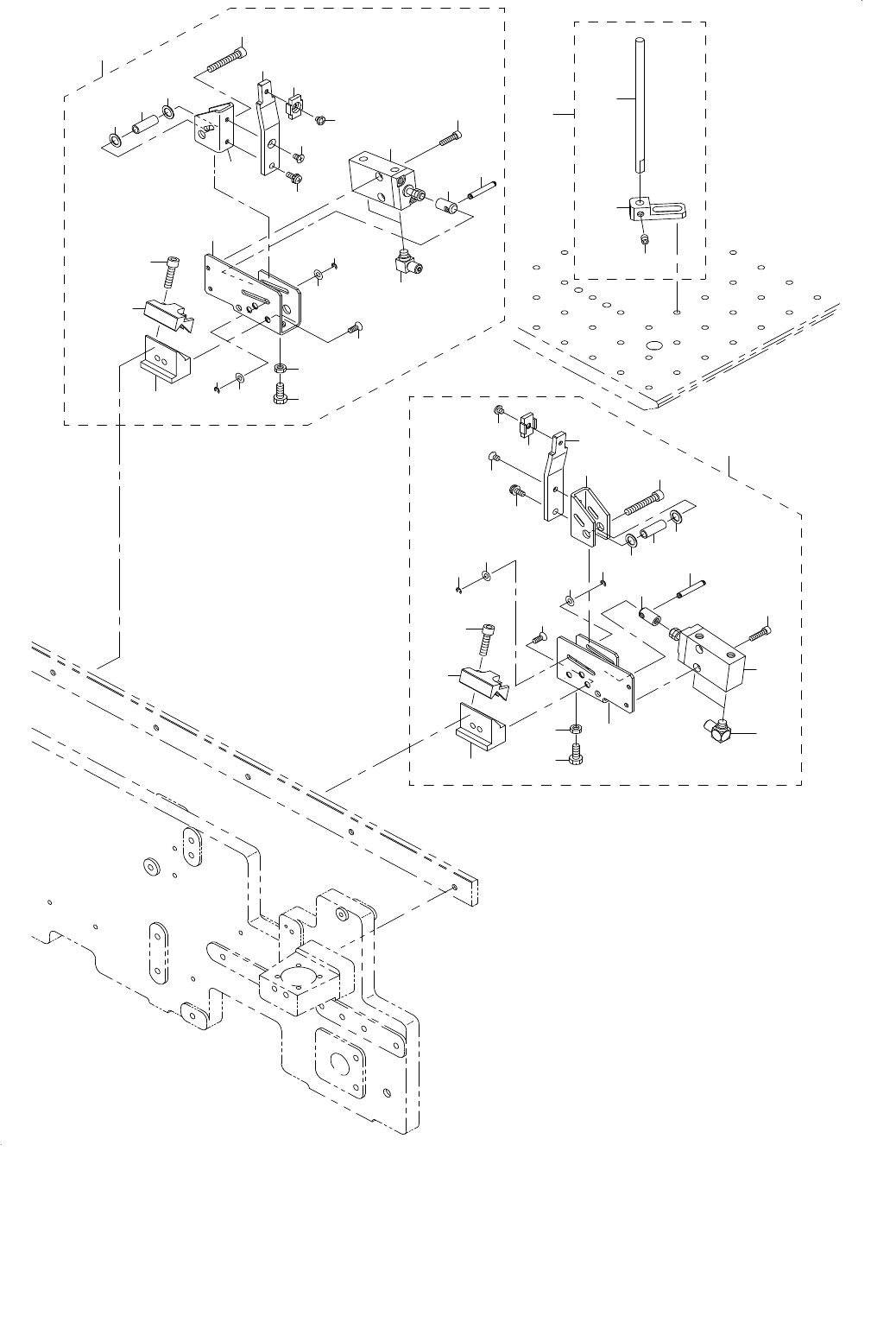

22. PRINT STATION COMPONENTS (10)
印刷ステーション関係（１０）
26
44
31
37
41
7
8
7
8
3
12
33
14
15
38
20
19
29
25
11
5
6
4
17
42
27
28
28
27
9
30
10
32
13
18
39
40
1
50
52
51
49
16
2
22
24
23
21
21
45
45
43
34
35
36
46
47
48
