- 47 -

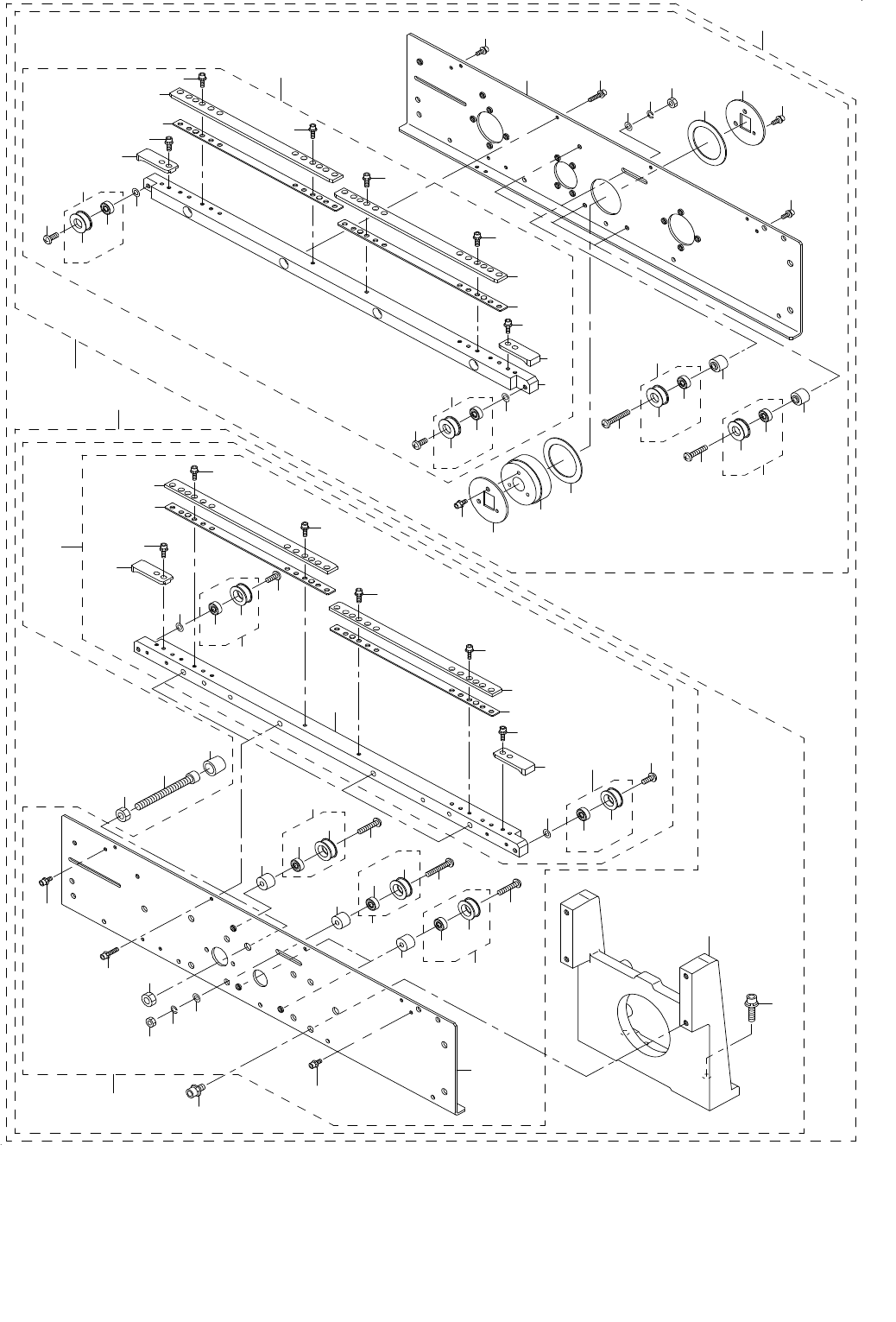

24. IO BUFFER COMPONENTS (2)
ＩＯ バッファ関係（２）
13
14
1
4
23
25
25
26
27
28
29
31
26
24
33
36
37
38
45
64
66
63
65
62
68
70
75
69
76
74
71
72
73
78
77
30
34
22
34
35
40
46
57
32
B
B
12
20
21
84
85
A
51
85
79
12
13
39
79
39
83
4
5
6
8
8
6
9
11
2
15
17
16
18
19
16
18
19
17
10
7
7
A
81
80
3
1
21
20
11
9
82
50
43
44
47
49
67
86
67
53
54
41
42
55
58
60
61
52
56
59
48
- 48 -
NOTE( 注記 ) *INSTALLATION POSITION AND DIRECTION VARY IF THE PWB TRANSFER
REFERENCE IS DIFFERENT.
基板搬送基準が異なると取付位置、方向が変わります。
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E2306-855-AA0 IO RAIL STAND RL ASM.
ＩＯレ−ルスタンドＲＬ組
1
2 E2306-855-000 IO RAIL STAND R
ＩＯレ−ルスタンドＲ
(1)
3 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
4 E2307-855-000 IO CONNECT PLATE
ＩＯコネクトプレ−ト
(1)
5 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
6 E2308-855-000 IO GUIDE SHAFT
ＩＯガイドシャフト
(2)
7 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
8 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
9 SM-6062502-TN HEXAGONAL-HOLE BOLT
六角穴ボルト
2
10 NM-6060001-SC NUT M6
六角ナット Ｍ６ １種
2
11 115-03505 RUBBER CUSHION
布台防振ゴム
2
12 SB-8160003-00 BEARING
ころがり軸受
2
13 E2327-855-000 BB SPACER
ＢＢスペ−サ
2
14 SL-6041042-TN BOLT
座金付き六角穴ボルト
8
15 E2309-855-000 IO DRIVE SHAFT
ＩＯドライブシャフト
1
16 SB-1080002-00 SIDE BEARING
サイドベアリング
2
17 SM-6030602-TN HEX SCREW M3 X 6
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝６
4
18 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
4
19 WP-0320500-SC WASHER M3
平座金小形丸 Ｍ３
8
20 E2141-721-000 STOPPER COLLAR
ストッパカラー
2
21 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
4
22 E2012-725-000 DRIVE SHAFT F
ドライブシャフト Ｆ
1
23 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
24 E2315-855-000 IO CONVEYOR MOTOR PLATE
ＩＯ搬送モ−タプレ−ト
1
25 E2046-855-000 Z2 MOTOR PULLEY STUD
Ｚ２プ−リスタツド
4
26 SL-6051092-TN BOLT
座金付き六角穴ボルト
8
27 E9515-855-0A0 IN/OUT MOTOR ASM.
ＩＮ／ＯＵＴモ−タ組
1
28 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
29 E2055-715-000 COUPLING
カップリング
1
30 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
31 HX-0031400-0A SPIRAL TUBE
スパイラル チューブ
0.3
32 E2310-855-000 IO WIDTH ADJUST BALL SCREW
ＩＯ幅調ボ−ルねじ
1
33 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
4
34 SB-1080002-00 SIDE BEARING
サイドベアリング
2
35 E2012-721-000 ADJUST PLATE
アジャストプレート
1
36 SL-6030692-TN BOLT
座金付き六角穴ボルト
2
37 E2126-855-000 CONVEYOR DRIVE PULLEY
搬送駆動プ−リ
1
38 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
2
39 E2217-725-000 CONVEYOR BELT S
搬送ベルトＳ
2
40 E2398-855-AB0 IO STOPPER A ASM.
ＩＯストッパＡ組
1
41 E2398-855-0A0 IO STOPPER CYLINDER ASM.
ＩＯストッパシリンダ組
(1)
42 400-26025 CILYNDER
シリンダ
(1)
43 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
(1)
44 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
45 PX-5000500-A0 BRACKET
スイッチ取付金具
(1)
46 E9503-855-0A0 WAIT/C.OUT STOP. SENSOR 1 ASM.
ＷＡＩＴ／Ｃ．ＯＵＴストッパセンサ１組
(1)
47 400-26593 IO CYLINDER BRACKET
ＩＯシリンダブラケット
(1)
48 PX-0600100-00 AUTO-SWITCH
オ−トスイッチ
(1)
49 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
50 HX-0015000-0K CABLE CLIP
ケ−ブル クリップ
1
51 E2398-855-BB0 IO STOPPER B ASM.
ＩＯストッパＢ組
1
52 E2398-855-0A0 IO STOPPER CYLINDER ASM.
ＩＯストッパシリンダ組
(1)
53 400-26025 CILYNDER
シリンダ
(1)
54 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
(1)
55 PJ-3040405-04 ELBOW UNION
エルボユニオン
(1)
56 PX-5000500-A0 BRACKET
スイッチ取付金具
(1)
57 E9503-855-0A0 WAIT/C.OUT STOP. SENSOR 1 ASM.
ＷＡＩＴ／Ｃ．ＯＵＴストッパセンサ１組
(1)
58 400-26593 IO CYLINDER BRACKET
ＩＯシリンダブラケット
(1)
59 PX-0600100-00 AUTO-SWITCH
オ−トスイッチ
(1)
60 SM-6040802-TN SCREW
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝８
(2)
61 SL-6041092-TN SCREW
座金付き六角穴ボルト
2
62 E2311-855-AA0 IO STOPPER PLATE L ASM.
ＩＯストッパプレ−トＬ組
1
63 E2311-855-000 IO STOPPER PLATE
ＩＯストッパプレ−ト
(1)
64 E2323-855-000 FB SENSOR FIX PLATE
ＦＢセンサ固定ブロック
(1)
65 E2325-855-000 BLOCK FIX PLATE
ブロック固定プレ−ト
(1)
66 SL-6031092-TN SCREW
座金付き六角穴ボルト
(2)
67 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
68 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
1
69 E2094-725-000 SENSOR BRACKET A
センサブラケットＡ
1
70 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
71 E9501-855-0A0 IN/OUT SENSOR ASM.
ＩＮ／ＯＵＴセンサ組
1
72 SL-4031291-SC SCREW M3X12
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１２
1
73 NM-6030003-SC NUT M3
六角ナット Ｍ３
1
74 E2095-725-000 SENSOR BRACKET B
センサブラケットＢ
1
75 SL-6031092-TN SCREW
座金付き六角穴ボルト
2
76 E2093-725-000 BU SENSOR PLATE
ＢＵセンサプレート
2
77 PJ-3080400-02 QUICK COUPLING
ワンタッチ継手
2
78 SL-4043091-SC SCREW M4 L=30
座金付きなべ小ねじ Ｍ４ Ｌ＝３０
1
79 BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
5
80 HX-0029400-00 FIXED BASE
固定ベース
4
81 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
4
82 EA-9500B01-00 CABLE BAND
束線バンド
15
83 WP-0330516-SC WASHER 3.3X8X0.5
平座金 ３．３Ｘ８Ｘ０．５
2
84 E2311-855-000 IO STOPPER PLATE
ＩＯストッパプレ−ト
1
85 SL-6041092-TN SCREW
座金付き六角穴ボルト
4
86 400-26594 FB SENSOR MOUNTING BRK
ＦＢセンサーマウンティングＢＲＫ
1
- 49 -
25. IO BUFFER COMPONENTS (3)
ＩＯ バッファ関係（３）
57
59
60
58
60
58
59
31
61
32
38
39
38
39
14
14
4
7
7
23
17
15
22
16
46
18
9
5
42
20
19
12
14
13
12
16
17
15
19
26
22
23
29
24
30
3
25
28
27
55
2
53
56
35
35
10
11
10
11
13
14
41
40
41
40
42
42
42
18
44
45
43
47
47
46
37
48
36
44
45
43
51
50
52
62
8
1
34
49
51
50
52
54
49
24
24
21
23
22
21
21
29
31
33
6
