OPTION
オプション
43. DROP PREVENTION COVER COMPONENTS .............................................................................................................83
半田落下防止カバー関係
44. AWC COMPONENTS .....................................................................................................................................................85
ＡＷＣ 関係
45. STENCIL ADAPTER COMPONENTS ............................................................................................................................87
ステンシルアダプタ関係
46. METAL SQUEEGEE & BU PLUG PIN COMPONENTS .................................................................................................89
メタルスキージ・ＢＵ プラグピン関係
- 1 -
MAIN UNIT
本体

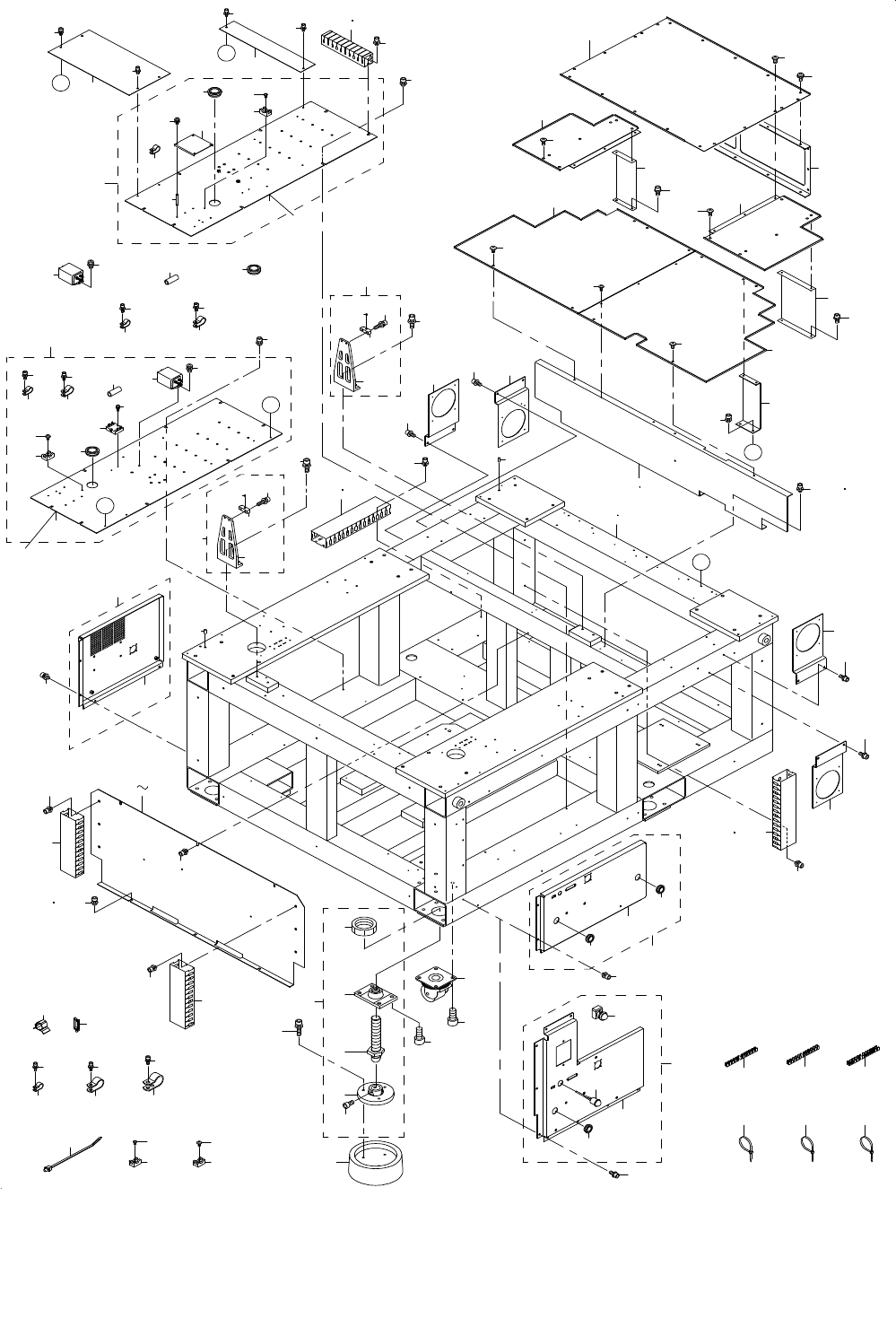

1. BASE FRAME COMPONENTS (1)
ベースフレーム関係（１）
89 93
89
93
9594
92
11196 97
91
91
90
93
41
40
39
42
45
46
47
46
59
59
62
70
68
67
55
67
68
69
70
71
71
72
76
32
78
80
81
33
84
82
34
91
88
69
66
82
86
21
31
78
73
78
74
30
31
5
8
6
9
4
7
10
3
11
12
73
29
18
20
1
2
19
17
98
23
27
26
28
15
98
99
3
100
35
35
37
38
38
36
39
35
A
A
35
B
B
13
24
25
16
22
87
79
85
79
83
112
77
113
14
105
104
102
103
101
106
46
47
88
48
49
C
C
51
46
50
54
61
65
54
60
60
56
58
52
53
63
64
75
107
108
108
107
91
107
108
66
107
108
57
91
109
110
- 2 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1001-855-000 BASE FRAME
ベ−スフレ−ム
1
2
#02
E1101-855-000 BASE FRAME
ベースフレーム
1
3 PH-0600164-C0 PIN
平行ピン
2
4 E1019-855-0A0 ADJUSTER BOLT ASM.
アジャストボルト組
4
5 E1031-721-000 HEIGHT ADJUSTER ST 30
ハイトアジャスタＳＴ ３０
(1)
6 E1019-855-000 ADJUSTER BOLT
アジャストボルト
(1)
7 NM-6300003-SC NUT
六角ナット Ｍ３０ ３種
(1)
8 E1034-721-000 ADJUSTER FOOT 30
アジャストフット ３０
(1)
9 SM-6061202-TN BOLT
六角穴ボルト
(3)
10 SM-6102002-TP SCREW M10 L=20
六角穴ボルト Ｍ１０ Ｌ＝２０
16
11 E1006-700-000 CASTER
キャスター
4
12 SL-6102042-TN SCREW
座金付き六角穴ボルト
16
13
#01
E1004-855-0A0 BASE PLATE R ASM.
ベ−スプレ−トＲ組
1
14 E1004-855-000 BASE PLATE R
ベ−スプレ−トＲ
(1)
15 HX-0022100-0B GROMMET
グロメット
(1)
16 HX-0029400-00 FIXED BASE
固定ベース
(1)
17 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
18 HX-0033900-0D SPACER
スペーサ
(4)
19 E1013-855-000 TERMINAL BASE COVER
端子台カバ−
(1)
20 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(4)
21 HX-0015000-00 CLIP
ケ−ブルクリップ
(1)
22
#01
E1005-855-0A0 BASE PLATE L ASM.
ベ−スプレ−トＬ組
1
23 E1005-855-000 BASE PLATE L
ベ−スプレ−トＬ
(1)
24 HB-0011200-00 RELAY
リレー
(1)
25 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
(2)
26 HN-0008900-0A NOISE FILTER 20A
ノイズフィルタ ２０Ａ
(1)
27 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(2)
28 E8760-452-N00 TUBE
スミチュ−ブ
(0.16)
29 HX-0022100-0B GROMMET
グロメット
(1)
30 HX-0015000-0F CABLE CLIP
ケ−ブルクリップ
(2)
31 SL-6041292-TN SCREW
座金付き六角穴ボルト
(3)
32 HX-0015000-0J CLIP
ケ−ブルクリップ
(1)
33 HX-0029400-00 FIXED BASE
固定ベース
(1)
34 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
35 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
36
#01
E1010-855-0A0 REGULATER BRACKET ASM.
レギュレ−タブラケット組
1
37 E1010-855-000 REGULATER BRACKET
レギュレ−タブラケット
(1)
38 HX-0022100-00 BUSH
膜付きグロメット
(2)
39
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
8
40 E1011-855-0A0 VAC SUPPORT BRACKET ASM.
ＶＡＣサポ−トブラケット組
1
41 E1011-855-000 VAC SUPPORT BRACKET
ＶＡＣサポ−トブラケット
(1)
42
#01
E1014-855-000 SEALING BF
シ−リングＢＦ
1
43
#02
E1104-855-000 SEALING BFR
シーリングＢＦＲ
1
44
#02
E1105-855-000 SEALING BFC
シーリングＢＦＣ
1
45
#02
E1106-855-000 SEALING BFL
シーリングＢＦＬ
1
46
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
15
47
#02
SL-4051291-SC SCREW M5X0.8 L=12
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１２
35
48
#01
E1012-855-000 SEALING TF
シ−リングＴＦ
1
49
#02
E1112-855-000 SEALING TF
シーリングＴＦ
1
50
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
6
51
#01
E1016-855-000 SEALING BRACKET
シ−リングブラケット
3
52
#02
E1117-855-000 SEALING BRACKET R
シーリングブラケットＲ
1
53
#02
E1123-855-000 SEALING BRACKET L
シーリングブラケットＬ
1
54
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
4
55
#01
E1017-855-000 SEALING TT-L
シ−リングＴＴ−Ｌ
1
56
#02
E1120-855-000-A SEALING TT-L
シーリングＴＴＬ
1
57
#01
E1015-855-000 SEALING TT-R
シ−リングＴＴ−Ｒ
1
58
#02
E1118-855-000-A SEALING TT-R
シーリングＴＴＲ
1
59
#01
SM-0050801-SC SCREW
トラスねじ Ｍ５ Ｌ＝８
10
60
#02
SM-0051001-SC SCREW
トラスねじ Ｍ５ Ｌ＝１０
8
61
#02
E1119-855-000-A SEALING TT-C
シーリングＴＴＣ
1
62
#01
SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
3
63
#02
SM-0051001-SC SCREW
トラスねじ Ｍ５ Ｌ＝１０
16
64
#02
E1116-855-000 SEALING TB (ST)
シーリングＴＢ（ＳＴ）
1
65
#02
SL-4051291-SC SCREW M5X0.8 L=12
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１２
5
66 E1031-855-0A0 CARRY BLOCK ASM.
キャリブロック組
2
67 E1031-855-000 CARRY BLOCK
キャリブロック
(1)
68 E2601-725-000 MARK
マーク
(1)
69 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
70 E1032-855-000 CARRY BLOCK STAND
キャリブロックスタンド
(1)
71 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
72 HX-0002400-00 CORD HOLDER
ＤＳＫクランプ
24
73
#02
E1111-855-000 BASE PLATE R
ベースプレートＲ
1
74 HX-0015000-0L CABLE CLIP
ケーブルクリップ
4
75
#02
E1005-855-000 BASE PLATE L
ベ−スプレ−トＬ
1
76 HX-0015000-0N CABLE CLIP
ケーブルクリップ
7
77
#02
HN-0008900-0A NOISE FILTER 20A
ノイズフィルタ ２０Ａ
1
78 SL-6041292-TN SCREW
座金付き六角穴ボルト
11
79
#02
SL-6041292-TN SCREW
座金付き六角穴ボルト
3
80
#01
HX-0044000-00 CABLE BAND
束線バンド
7
81
#01
HX-0022200-0C WIRE SADDLE
ワイヤサドル
3
82
#01
HX-0029400-00 FIXED BASE
固定ベース
8
83
#02
HX-0022100-0B GROMMET
グロメット
1
84
#01
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
3
85
#02
HX-0015000-0F CABLE CLIP
ケーブルクリップ
2
86
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
5
87
#02
HX-0015000-0J CLIP
ケーブルクリップ
1
88
#01
KX-0000000-80 KD DUCT 250L
ＫＤダクト ２５０Ｌ
2
89
#01
E9631-715-00A DUCT (KD-76-03-C)
ダクト（ＫＤ−７６−０３−Ｃ）
2
90
#01
E9631-715-00D DUCT
ダクト
1
91
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
10
92
#01
HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
0.3
93
#02
E9631-715-00A DUCT (KD-76-03-C)
ダクト（ＫＤ−７６−０３−Ｃ）
3
94
#01
E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
1
95
#01
EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
1
96
#01
EA-9500B01-00 CABLE BAND
束線バンド
62
97
#01
EA-9500B02-00 CABLE BAND 150
結束バンド １５０
50
98 SL-6051092-TN BOLT
座金付き六角穴ボルト
16
99 E1006-855-000 BASE PLATE FF
ベ−スプレ−トＦＦ
1
100 E1007-855-000 BASE PLATE FR
ベ−スプレ−トＦＲ
1
101
#02
E1107-855-0A0 REGULATER BRACKET ASM.
レギュレータブラケット組
1
102 E1107-855-000 REGULATER BRACKET
レギュレータブラケット
(1)
103 HX-0022100-00 BUSH
膜付きグロメット
(1)
104 E9221-729-HA0 PWR ON LIGHT ASM.
ＰＷＲ ＯＮライト組
(1)
105 HE-0004500-00 INDICATION LIRGT
表示灯
(1)
106
#02
SL-6051092-TN BOLT
座金付き六角穴ボルト
9
107
#02
E1122-855-000 FAN BRACKET
ファンブラケット
4
108
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
8
109
#02
E1015-725-000 ADJUST FOOT BASE(Z)
アジャスタフットベース（Ｚ）
4
110
#02
SL-6062592-TN SCREW
座金付き六角穴ボルト
12
111
#01
HX-0006500-0C CABLE BAND
束線バンド
10
112
#02
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
2
113
#02
E8760-452-N00 TUBE
スミチュ−ブ
0.4
