- 58 - NOTE( 注記 ) #01....SELECTIVE PARTS 選択部品 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 E3021-855- 0A0 V PLATE BASE ASM. Ｖプレ−トベ−ス組 1 2 E3021-855- 000 V PLATE BASE Ｖプレ−トベ−ス (1) 3 E3022-855- 000 FLOATING SHAFT フロ…
- 57 -
29. SQUEEGEE UNIT COMPONENTS (2)
スキージユニット関係（２）
38
39
40
40
49
41
41
42
43
45
44
48
37
36
46
47
2
3
4
5
5
11
9
9
11
5
12
7
10
13
6
8
7
6
18
18
19
19
21
10
23
22
26
27
28
29
30
30
31
32
35
24
25
8
7
6
8
6
7
8
6
7
8
20
5
A
B
1
27
28
29
32
35
31
24
A
3
B
26
25
8
7
6
8
7
6
7
8
6
17
12
15
17
50
50
16
14
39
49
- 58 -
NOTE( 注記 ) #01....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3021-855-0A0 V PLATE BASE ASM.
Ｖプレ−トベ−ス組
1
2 E3021-855-000 V PLATE BASE
Ｖプレ−トベ−ス
(1)
3 E3022-855-000 FLOATING SHAFT
フロ−ティングシャフト
(2)
4 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(2)
5 E3034-855-000 UPPER/LOWER LINEAR WAY
上下リニアガイド
(4)
6 E3035-855-000 LINEAR GUIDE STOPPER RUBBER
リニアガイドストッパ−ゴム
(8)
7 GPK-26027000 VIRIABLE PEDAL GUIDE COLLAR
可変ペダルガイドカラー
(8)
8 SM-6043002-TN SCREW
六角穴ボルト
(8)
9 E3028-855-000 LINEAR GUIDE SIDE COVER L
リニアガイドサイドカバ−Ｌ
(2)
10 E3029-855-000 LINEAR GUIDE SIDE COVER R
リニアガイドサイドカバ−Ｒ
(2)
11 E3026-855-000 UP/DOWN SENSOR BRACKET
上下センサ−ブラケット
(2)
12 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
13 E9305-855-0A0 F SQUEEGEE UP SENSOR ASM.
Ｆスキ−ジＵＰセンサ組
(1)
14 E9309-855-0A0 UP SENSOR RELAY CABLE ASM.
Ｆスキ−ジＵＰセンサ中継ケ−ブル組
(1)
15 E9306-855-0A0 R SQUEEGEE UP SENSOR ASM.
Ｒスキ−ジＵＰセンサ組
(1)
16 E9310-855-0A0 UP SENSOR RELAY CABLE ASM.
Ｒスキ−ジＵＰセンサ中継ケ−ブル組
(1)
17 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(2)
18 E3027-855-000 CABLE CLAMP
ケ−ブルクランプ
(2)
19 SM-1040801-SC SCREW M4X0.7 L=8
皿小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(4)
20 PA-2006004-00 AIR CYLINDER
エアシリンダ
(2)
21 SM-6059552-TN BOLT M5 L=95
六角穴ボルト Ｍ５ Ｌ＝９５
(8)
22 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
(2)
23 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
24 E3030-855-0A0 FLOATING SHAFT SUPPORT ASM.
フロ−ティングシャフトサポ−ト組
(2)
25 E3030-855-000 FLOATING SHAFT SUPPORT
フロ−ティングシャフトサポ−ト
(1)
26 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
27 SB-1120013-00 BEARING
ころがり軸受
(1)
28 E3031-855-000 BEARING OUTER STOPPER
ベアリングアウタ−ストッパ−
(1)
29 SL-6030892-TN SCREW
座金付き六角穴ボルト
(4)
30 E3024-855-000 BEARING INNER STOPPER
ベアリングインナ−ストッパ−
(1)
31 SL-6061692-TN BOLT
座金付き六角穴ボルト
(1)
32
#01
E3080-855-000 S SHIM (0.4)
Ｓシム（０．４）
(4)
33
#01
E3081-855-000 S SHIM (0.1)
Ｓシム（０．１）
(8)
34
#01
E3082-855-000 S SHIM (0.05)
Ｓシム（０．０５）
(10)
35
#01
E3083-855-000 S SHIM (0.01)
Ｓシム（０．０１）
(37)
36 E3037-855-0A0 V PLATE ASM.
Ｖプレ−ト組
(2)
37 E3037-855-000 V PLATE
Ｖプレ−ト
(1)
38 SL-6031092-TN SCREW
座金付き六角穴ボルト
(8)
39 E7219-700-000 CARTRIDGE CLAMP
カートリッジクランプ
(2)
40 SL-6040892-TN BOLT
座金付き六角穴ボルト
(8)
41 E3038-855-000 SH GUIDE PIN
ＳＨガイドピン
(2)
42 E3046-855-000 SH LIFTING PLATE
ＳＨ引上げプレ−ト
(1)
43 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
(2)
44 E3047-855-000 SH PUSHER PLATE
ＳＨプッシャープレ−ト
(1)
45 SL-6030692-TN BOLT
座金付き六角穴ボルト
(2)
46 E3073-855-000 UP/DOWN SENSOR DETECTION PLATE
上下センサ−検出プレ−ト
(1)
47 SM-1030601-SC SCREW M3 L=6
皿小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
48 E3075-855-000 SP PUSH PIN
ＳＰプッシュピン
(4)
49 E3010-855-000 SQUEEGEE CLAMP BOLT
スキージクランプボルト
(2)
50 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
(4)
- 59 -

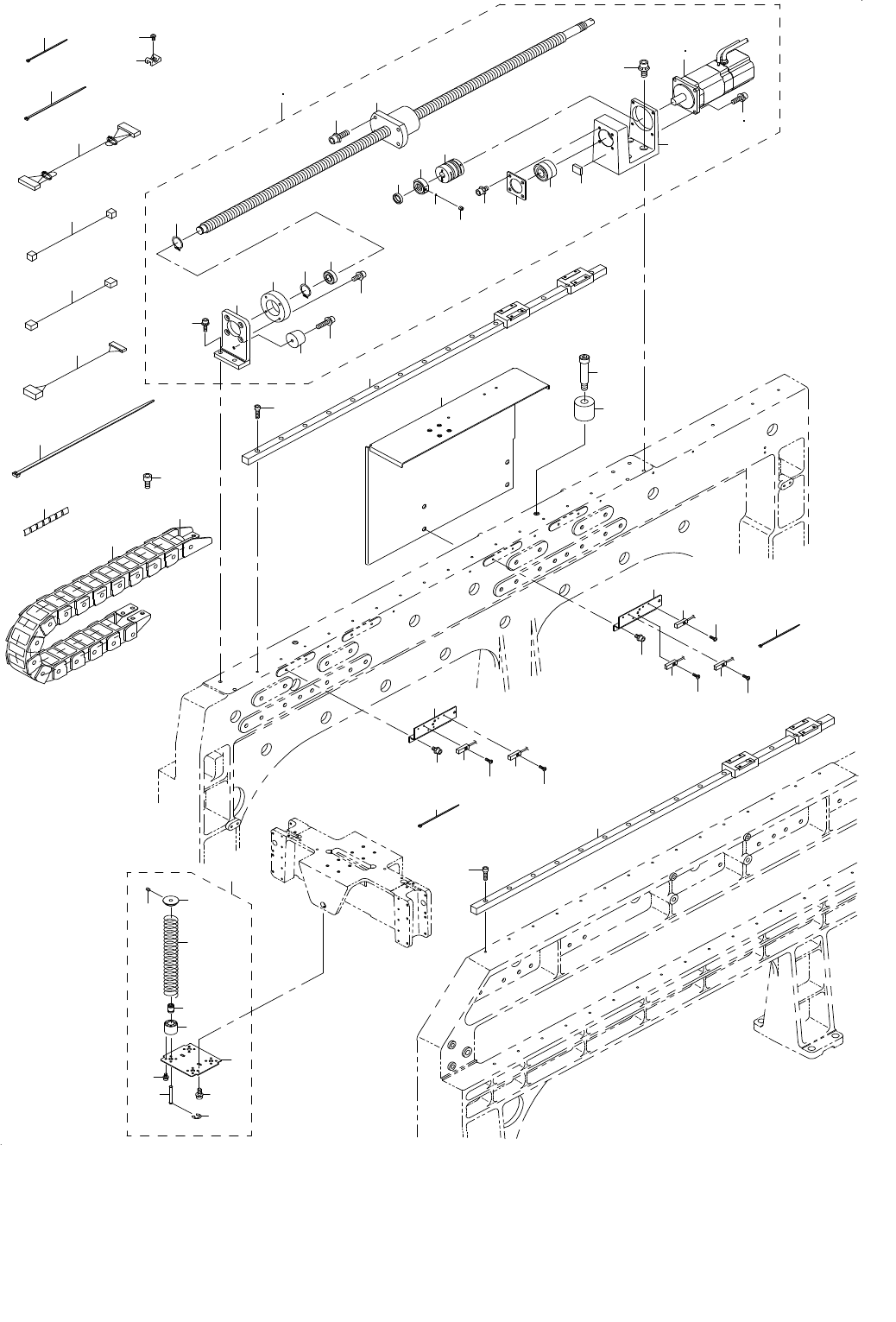

30. SQUEEGEE UNIT COMPONENTS (3)
スキージユニット関係（３）
2
3
4
5
6
7
10
11
8
67
44
65
66
25
24
26
28
29
30
32
33
34
35
36
37
38
39
18
41
40
19
20
21
22
23
45
46
47
48
47
48
52
54
51
54
49
54
50
54
53
54
12
55
58
31
42
43
16
17
1
15
14
55
64
9
27
61
62
63
13
60
56
59
57
68
