- 69 - 35. CAMERA X-Y COMPONENTS (2) カ メ ラＸ−Ｙ関 係 （ ２ ） 57 62 63 60 61 65 66 64 67 A A 68 68 69 78 75 76 73 74 71 80 77 82 72 79 70 83 84 93 86 87 89 88 59 91 1 2 26 25 49 90 81 7 3 4 5 94 5 94 6 6 8 9 10 11 12 13 15 16 2…
- 68 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
#03....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E4001-855-0A0 CY FRAME L ASM.
ＣＹフレ−ムＬクミ
1
2
#02
E4101-855-0A0 CY FRAME L ASM.
ＣＹフレームＬクミ
1
3 E4001-855-000 CY FRAME L
ＣＹフレ−ムＬ
(1)
4 SL-6103042-TN BOLT
座金付き六角穴ボルト
(12)
5 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
(12)
6 E2368-700-000 CONVEYOR BODY STOPPER
搬送体 ストッパ（Ｌ）
(2)
7 E2321-721-000 STOPPER RUBBER
ストッパ ゴム
(2)
8
#01
E4004-855-000 CY LINEAR GUIDE L
ＣＹリニアガイドＬ
(1)
9
#02
E4104-855-000 CY LINEAR GUIDE L
ＣＹリニアガイドＬ
(1)
10
#01
SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(23)
11
#02
SM-6052002-TN BOLT
六角穴ボルト
(23)
12
#01
E4003-855-000 CY BALL SCREW
ＣＹボ−ルねじ
(1)
13
#02
E4103-855-000 CY BALL SCREW
ＣＹボールねじ
(1)
14 SB-1150004-00 RADIAL BEARING
ラジアル軸受
(1)
15 RC-0150001-KP RETAINING RING 13.8
Ｃ形止め輪 １３．８
(1)
16
#01
SM-6061602-TN SCREW M6 L=16
六角穴ボルト Ｍ６ Ｌ＝１６
(4)
17
#02
SL-6052042-TN SCREW
座金付き六角穴ボルト
(4)
18 E4016-855-000 BEARING SPACER
軸受スペ−サ
(1)
19 E2004-855-000 THRUST NUT
スラストナット
(1)
20 E2058-855-000 SET PIECE
セットピース
(1)
21 SM-8040402-TP SCREW M4X0.7 L=4
止めねじ Ｍ４Ｘ０．７ Ｌ＝４
(1)
22
#01
E4011-855-000 CY NUT BRACKET
ＣＹナットブラケット
(1)
23
#02
E4109-855-000 CY NUT BRACKET
ＣＹナットブラケット
(1)
24
#01
SL-6062592-TN SCREW
座金付き六角穴ボルト
(4)
25
#02
SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(6)
26
#01
E4007-855-000 CY COUPLING
ＣＹカップリング
(1)
27
#02
E4112-855-000 CY COUPLING
ＣＹカップリング
(1)
28
#01
KM-0000002-10 AC SERVO MOTOR
ＡＣサーボモータ
(1)
29
#02
KM-0000003-80 AC SERVO MOTOR 750W
ＡＣサーボモータ ７５０Ｗ
(1)
30
#01
SL-6051642-TN BOLT
座金付き六角穴ボルト
(4)
31
#02
SL-6062042-TN BOLT
座金付き六角穴ボルト
(4)
32
#01
E4009-855-000 CY BEARING BRACKET F
ＣＹ軸受ブラケットＦ
(1)
33
#02
E4107-855-000 CY BEARING BRACKET F
ＣＹ軸受ブラケットＦ
(1)
34
#01
SL-6061692-TN BOLT
座金付き六角穴ボルト
(4)
35 HX-0015000-0R CABLE CLAMP
ケ−ブル クリップ
(2)
36 SL-6051292-TN BOLT
座金付き六角穴ボルト
(6)
37 EA-9500B01-00 CABLE BAND
束線バンド
(10)
38
#01
SB-1150016-00 BEARING
ころがり軸受
(1)
39
#02
SB-1150020-00 BEARING
ころがり軸受
(1)
40
#01
E4008-855-000 CY BEARING PLATE
ＣＹベアリングプレ−ト
(1)
41
#02
E4111-855-000 CY BEARING PLATE
ＣＹベアリングプレート
(1)
42
#01
E4010-855-000 CY BEARING BRACKET R
ＣＹ軸受ブラケットＲ
(1)
43
#02
E4108-855-000 CY BEARING BRACKET R
ＣＹ軸受ブラケットＲ
(1)
44 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
(2)
45
#01
E4006-855-000 CY BEARING SUPPORT
ＣＹ軸受サポ−ト
(1)
46
#02
E4106-855-000 CY BEARING SUPPORT
ＣＹ軸受サポート
(1)
47
#01
SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
48
#02
SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
49 E4012-855-000 CY-ORG BRACKET
ＣＹ−ＯＲＧブラケット
(1)
50 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
51 E9374-855-0A0 CY ORIGIN SENSOR ASM.
ＣＹ原点センサ組
(1)
52 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(3)
53 E4017-855-000 C SENSOR BRACKET
Ｃセンサブラケット
(1)
54 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
55 E9376-855-0A0 MINUS CY LIMIT SENSOR ASM.
マイナス ＣＹリミットセンサ組
(1)
56 E4013-855-000 CY-LMT BRACKET
ＣＹ−ＬＭＴブラケット
(1)
57 E9375-855-0A0 PLUS CY LIMIT SENSOR ASM.
プラス ＣＹリミットセンサ組
(1)
58 EA-9500B00-00 CLIP CV-70S
結束バンド ６０
(2)
59
#01
E4033-855-000 P SUPPORT YL
Ｐサポ−トＹＬ
(1)
60
#02
E4133-855-000 P SUPPORT YL
ＰサポートＹＬ
(1)
61 SL-6082092-TN BOLT
座金付き六角穴ボルト
(4)
62
#01
E4035-855-000 CONNECTOR BRACKET U
コネクタブラケットＵ
(1)
63
#02
E4135-855-000 CONNECTOR BRACKET U
コネクタブラケットＵ
(1)
64 SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
65 E9632-715-F00 ZIPPER TUBE (GPJ-50)
ジッパーチューブ（ＧＰＪ−５０）
(0.65)
66 HX-0029400-00 FIXED BASE
固定ベース
(10)
67 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(10)
68 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(8)
69 HX-0006500-0C CABLE BAND
束線バンド
(2)
70 E4045-855-000 P SUPPORT YLS
ＰサポートＹＬＳ
(1)
71 HX-0015000-0L CABLE CLIP
ケーブルクリップ
(1)
72 SL-6041292-TN SCREW
座金付き六角穴ボルト
(1)
73
#03
E4070-855-000 CY SHIM 0.02
ＣＹシム０．０２
(2)
74
#03
E4071-855-000 CY SHIM 0.05
ＣＹシム０．０５
(1)
75
#03
E4072-855-000 CY SHIM 0.10
ＣＹシム０．１０
(1)
76
#02
SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(2)
77
#02
WS-0310002-KN SPRING WASHER M3
ばね座金 ３．１Ｘ５．９Ｘ０．７
(2)
78
#02
E4190-855-000 STOPPER BOLT S
ストッパボルトＳ
(1)
79
#02
HX-0031400-00 SPIRAL TUBE
スパイラル チューブ
(0.25)
80 PH-0600164-C0 PIN
平行ピン
(2)
81
#02
E2368-700-000 CONVEYOR BODY STOPPER
搬送体ストッパ（Ｌ）
(1)
82
#01
E4002-855-0A0 CY FRAME R ASM.
ＣＹフレ−ムＲ組
1
83
#02
E4102-855-0A0 CY FRAME R ASM.
ＣＹフレームＲ組
1
84
#02
E4105-855-000 CY LINEAR GUIDE R
ＣＹリニアガイドＲ
(1)
85
#01
SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(23)
86
#02
SM-6052002-TN BOLT
六角穴ボルト
(23)
87
#01
E4038-855-000 P SUPPORT YR
Ｐサポ−トＹＲ
(1)
88
#02
E4138-855-000 P SUPPORT YR
ＰサポートＹＲ
(1)
89 SL-6082092-TN BOLT
座金付き六角穴ボルト
(6)
90 E4042-855-000 HOSE GUIDE
ホ−スガイド
(1)
91
#01
HX-0029400-00 FIXED BASE
固定ベース
(6)
92
#02
HX-0029400-00 FIXED BASE
固定ベース
(7)
93
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(6)
94
#02
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(7)
95
#01
EA-9500B01-00 CABLE BAND
束線バンド
(6)
96
#02
EA-9500B01-00 CABLE BAND
束線バンド
(7)
97 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(8)
98 HX-0006500-0C CABLE BAND
束線バンド
(2)
99 E4002-855-000 CY FRAME R
ＣＹフレ−ムＲ
(1)
100 SL-6103042-TN BOLT
座金付き六角穴ボルト
(12)
101 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
(12)
102 E2368-700-000 CONVEYOR BODY STOPPER
搬送体ストッパ（Ｌ）
(2)
103 E2321-721-000 STOPPER RUBBER
ストッパ ゴム
(2)
104
#01
E4005-855-000 CY LINEAR GUIDE R
ＣＹリニアガイドＲ
(1)
- 69 -

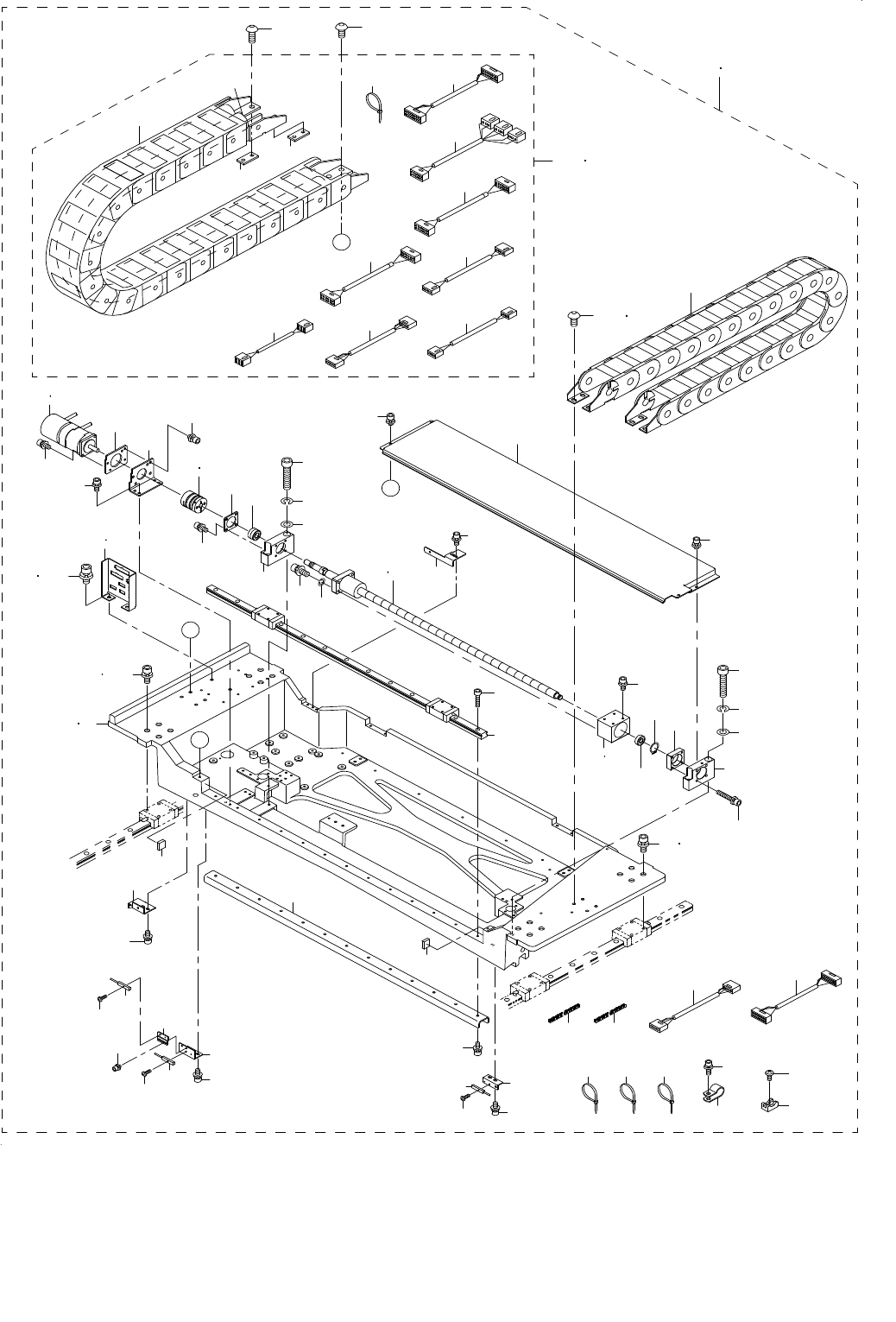

35. CAMERA X-Y COMPONENTS (2)
カメラＸ−Ｙ関係（２）
57
62
63
60
61
65
66
64
67
A
A
68
68
69
78
75
76
73
74
71
80
77
82
72
79
70
83
84
93
86
87
89
88
59 91
1
2
26
25
49
90
81
7
3
4
5
94
5
94
6
6
8
9
10
11
12
13
15 16
28
18
19
20
21
17
29
27
38
37
39
34
33
24
36
30
31
32
40
41
42
35
43
44
45
47
47
46
48
50
51
52
53
54
56
55
58
92
85
22
23
B
B
14
- 70 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E4021-855-0A0 CX FRAME ASM.
ＣＸフレ−ム組
1
2
#02
E4121-855-0A0 CX FRAME ASM.
ＣＸフレーム組
1
3
#01
E4021-855-000 CX FRAME
ＣＸフレ−ム
(1)
4
#02
E4121-855-000 CX FRAME
ＣＸフレーム
(1)
5 SL-6051492-TN BOLT
座金付き六角穴ボルト
(16)
6 E2424-725-000 STOPPER RUBBER R
ストッパゴム
(2)
7 E4023-855-000 CX LINEAR GUIDE
ＣＸリニアガイド
(1)
8 SM-6041602-TN SCREW M4 X 16
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝１６
(13)
9
#01
E4022-855-000 CX BALL SCREW
ＣＸボ−ルねじ
(1)
10
#02
E4122-855-000 CX BALL SCREW
ＣＸボールねじ
(1)
11 SB-1100004-00 BALL BEARING
ボ−ルベアリング
(1)
12 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(1)
13 SM-6051402-TN HEXAGONAL-HOLE BOLT M5 L=14
六角穴ボルト Ｍ５ Ｌ＝１４
(4)
14
#02
WS-0510002-KN SPRING WASHER
ばね座金 ５．１Ｘ９．２Ｘ１．３
(4)
15
#01
E4030-855-000 CX NUT BRACKET
ＣＸナットブラケット
(1)
16
#02
E4130-855-000 CX NUT BRACKET
ＣＸナットブラケット
(1)
17 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
18
#01
E4024-855-000 CX COUPLING
ＣＸカップリング
(1)
19
#02
E4124-855-000 CX COUPLING
ＣＸカップリング
(1)
20 E4025-855-000 CX MOTOR PLATE
ＣＸモ−タプレ−ト
(1)
21 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
22
#01
KM-0000001-70 AC SERVO MOTOR
ＡＣサーボモータ
(1)
23
#02
HM-0017900-00 AC SERVO MOTOR 100W
ＡＣサーボモータ １００Ｗ
(1)
24 SL-6041042-TN BOLT
座金付き六角穴ボルト
(2)
25 E9388-855-0A0 CX SERVO POWER CABLE 1 ASM.
ＣＸサ−ボ電源中継ケ−ブル１組
(1)
26 E9389-855-0A0 CX ENCODER RELAY CABLE 1 ASM.
ＣＸエンコ−ダ中継ケ−ブル１組
(1)
27 E4026-855-000 CX MOTOR BRACKET
ＣＸモ−タブラケット
(1)
28 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
29 E4028-855-000 CX BEARING BRACKET L
ＣＸ軸受ブラケットＬ
(1)
30 SM-6063002-TN SCREW M6 L=30
六角穴ボルト Ｍ６ Ｌ＝３０
(2)
31 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
(2)
32 WP-0641600-SC WASHEW 6.4X12.5X1.6
平座金
(2)
33 SB-1120014-00 BEARING
ころがり軸受
(1)
34 E4027-855-000 CX BEARING PLATE
ＣＸベアリングプレ−ト
(1)
35 SL-6041092-TN SCREW
座金付き六角穴ボルト
(4)
36 E4029-855-000 CX BEARING BRACKET R
ＣＸ軸受ブラケットＲ
(1)
37 SM-6063002-TN SCREW M6 L=30
六角穴ボルト Ｍ６ Ｌ＝３０
(2)
38 WS-0610002-KN SPRING WASHER 6.1X12.2X1.5
ばね座金 Ｍ６
(2)
39 WP-0641600-SC WASHEW 6.4X12.5X1.6
平座金
(2)
40 E4036-855-000 CX BEARING SUPPORT
ＣＸ軸受サポ−ト
(1)
41 SL-6042592-TN SCREW
座金付き六角穴ボルト
(4)
42 E4031-855-000 BACK PLATE
バックプレ−ト
(1)
43 SL-6041092-TN SCREW
座金付き六角穴ボルト
(13)
44
#01
E4032-855-0A0 CY PLASTIC RAIL L ASM.
ＣＹプラレ−ルＬ組
(1)
45
#02
E4132-855-0A0 CY PLASTIC RAIL L ASM.
ＣＹプラレ−ルＬ組
(1)
46 E2429-715-000 X SHAFT CABLE BEARER ASM.
Ｘ軸 ケーブルベア（組）
(1)
47 E2332-715-000 CB SPACER BEARER
ＣＢスペ−サ
(2)
48 HX-0036400-0A CORD PART
束線パーツ
(2.6)
49 E9338-855-0A0 WINDING MOTOR CABLE 1 ASM.
巻取りモ−タ中継ケ−ブル１組
(1)
50 E9392-855-0A0 CX SERVO POWER CABLE 2 ASM.
ＣＸサ−ボ電源中継ケ−ブル２組
(1)
51 E9395-855-0A0 CX ENCODER RELAY CABLE 2 ASM.
ＣＸエンコ−ダ中継ケ−ブル２組
(1)
52 E9377-855-0A0 CX SENSOR RELAY CABLE ASM.
ＣＸセンサ中継ケ−ブル組
(1)
53 E9347-855-0A0 BOC RELAY CABLE ASM.
ＢＯＣ中継ケ−ブル組
(1)
54 E9349-855-0A0 SOC RELAY CABLE 1 ASM.
ＳＯＣ中継ケ−ブル１組
(1)
55 E9387-855-0A0 LIGHT RELAY CABLE ASM.
ライト中継ケ−ブル組
(1)
56 E9543-855-0A0 STOP SENSOR RELAY CABLE 2 ASM.
ＳＴＯＰセンサ中継ケ−ブル２組
(1)
57 HX-0006500-0C CABLE BAND
束線バンド
(4)
58 SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(4)
59 HX-0006500-0C CABLE BAND
束線バンド
(2)
60
#01
E4034-855-000 CONNECTOR BRACKET L
コネクタブラケットＬ
(1)
61
#02
E4134-855-000 CONNECTOR BRACKET L
コネクタブラケットＬ
(1)
62
#01
SL-6061492-TN BOLT
座金付き六角穴ボルト
(2)
63
#02
SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
64 E4037-855-000 CY PLASTIC RAIL R (ASM.)
ＣＹプラレ−ルＲ（組）
(1)
65
#01
SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(8)
66
#02
SM-3061252-TN SCREW M6 L=12
丸ねじ Ｍ６ Ｌ＝１２
(8)
67 E4041-855-000 CX COVER
ＣＸカバ−
(1)
68 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
69 E4043-855-000 CX-ORG BRACKET
ＣＸ−ＯＲＧブラケット
(1)
70 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
71 E9371-855-0A0 CX ORIGIN SENSOR ASM.
ＣＸ原点センサ組
(1)
72 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
73 E4017-855-000 C SENSOR BRACKET
Ｃセンサブラケット
(1)
74 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
75 E9373-855-0A0 MINUS CX LIMIT SENSOR ASM.
マイナス ＣＸリミットセンサ組
(1)
76 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
77 E4044-855-000 CX-LMT BRACKET
ＣＸ−ＬＭＴブラケット
(1)
78 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
79 E9372-855-0A0 PLUS CX LIMIT SENSOR ASM.
プラス ＣＸリミットセンサ組
(1)
80 SM-4860801-SC SCREW M2.6 L=8
なべ小ねじ Ｍ２．６ Ｌ＝８
(1)
81 E4014-855-000 CY-ORG SENSOR DOG
ＣＹ−ＯＲＧセンサドグ
(1)
82 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
83 E4015-855-000 CY-LMT SENSOR DOG
ＣＹ−ＬＭＴセンサドグ
(1)
84 SL-6041092-TN SCREW
座金付き六角穴ボルト
(2)
85 HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
(0.2)
86 HX-0015000-0D CABLE CLIP
ケ−ブル クリップ
(7)
87 SL-6041292-TN SCREW
座金付き六角穴ボルト
(7)
88 HX-0029400-00 FIXED BASE
固定ベース
(17)
89 SM-4040801-SC SCREW M4X0.7 L=8
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝８
(17)
90 EA-9500B02-00 CABLE BAND 150
結束バンド １５０
(10)
91 EA-9500B01-00 CABLE BAND
束線バンド
(16)
92 SM-3061652-TN SCREW M6 L=16
丸ねじ Ｍ６ Ｌ＝１６
(4)
93
#02
E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
(0.15)
94
#02
SL-6051692-TN BOLT
座金付き六角穴ボルト
(16)
