- 73 - 37. CLEANING UNIT COMPONENTS (1) クリーニングユニット関係（ １） 35 1 17 7 6 9 10 11 12 13 14 8 4 2 3 5 22 21 24 40 28 20 27 44 36 30 32 31 34 33 37 26 29 47 49 18 50 19 46 43 52 53 53 54 23 56 57 58 16 51 62 59 60 42 48 45 41 6…
- 72 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4051-855-0A0 CAMERA UNIT ASM.
カメラユニット組
1
2 E4051-855-000 CAMERA BASE PLATE
カメラベ−スプレ−ト
(1)
3 SL-6041292-TN SCREW
座金付き六角穴ボルト
(4)
4 PH-0300164-C0 PARALLEL PIN 3X16
平行ピン ３Ｘ１６
(2)
5 E9601-855-0A0 0.75X UPPER AND LOWER UNIT
０．７５Ｘ上下ユニット
(1)
6 E9601-855-000 LENS UNIT
レンズユニット
(2)
7 E9621-855-000 LOWER VARIABLE FILTER UNIT
下部可変フィルタ−ユニット
(1)
8 E9622-855-000 UPPER VARIABLE FILTER UNIT
上部可変フィルタ−ユニット
(1)
9 E9623-855-000 FIXED FILTER UNIT
固定フィルタ−ユニット
(2)
10 E9624-855-000 COVER GLASS UNIT
カバ−ガラスユニット
(2)
11 E9625-855-000 LED UNIT
ＬＥＤユニット
(2)
12 HX-0037900-00 CCD CAMERA
ＣＣＤカメラ
(2)
13 E9604-941-000 FPC
ＦＰＣ
(2)
14 E9626-855-000 CAMERA COVER
カメラカバ−
(2)
15 E9627-855-000 DUST COVER BNC
ダストカバ− ＢＮＣ
(2)
16 E9628-855-000 DUST COVER 12P
ダストカバ− １２Ｐ
(2)
17 SL-6052092-TN SCREW
座金付き六角穴ボルト
(4)
18 E4052-855-000 CAMERA GUIDE PLATE
カメラガイドプレ−ト
(1)
19 SL-6041292-TN SCREW
座金付き六角穴ボルト
(8)
20 E4053-855-000 P SUPPORT X
Ｐサポ−トＸ
(1)
21 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
22 HX-0033900-0D SPACER
スペーサ
(1)
23 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
24 E4054-855-000 CAMERA CABLE BRACKET
カメラケ−ブルブラケット
(2)
25 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(4)
26 E4055-855-000 STOP SENSOR BRACKET
ストツプセンサブラケット
(1)
27 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
28 E9541-855-0A0 STOP SENSOR ASM.
ＳＴＯＰセンサ組
(1)
29 E4058-855-000 LABEL
ＯＣＣライトラベル
(1)
30 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
(2)
31 E4056-855-0A0 CX PLASTIC RAIL ASM.
ＣＸプラレ−ル組
(1)
32 E4056-855-000 CX PLASTIC RAIL (ASM.)
ＣＸプラレ−ル（組）
(1)
33 HX-0036400-0A CORD PART
束線パーツ
(1)
34 E9342-855-0A0 BOC CABLE ASM.
ＢＯＣケ−ブル組
(1)
35 E9343-855-0A0 SOC CABLE ASM.
ＳＯＣケ−ブル組
(1)
36 E9346-855-0A0 LIGHT BRANCH CABLE ASM.
ライト分岐ケ−ブル組
(1)
37 E9544-855-0A0 STOP SENSOR RELAY CABLE 3 ASM.
ＳＴＯＰセンサ中継ケ−ブル３組
(1)
38 E4057-855-000 P SUPPORT XU
ＰサポートＸＵ
(1)
39 SM-3051052-TN SCREW M5 L=10
丸ねじ Ｍ５ Ｌ＝１０
(4)
40 E4039-855-000 CX-ORG SENSOR DOG
ＣＸ−ＯＲＧセンサドグ
(1)
41 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
42 E4040-855-000 CX-LMT SENSOR DOG
ＣＸ−ＬＭＴセンサドグ
(1)
43 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
44 E4059-855-000 C CONNECTOR COVER
Ｃコネクタカバー
(1)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(1)
46 EA-9500B01-00 CABLE BAND
束線バンド
(15)
47
#02
SL-6042092-TN SCREW M4 L=20
座金付き六角穴ボルト
2
48 E4060-855-0A0 CENTER REFORMER ASM.
センタ−リフォ−マ組
1
49 118-04606 RUBBER PLUG
布台防振ゴム
(24)
50 SL-6051092-TN BOLT
座金付き六角穴ボルト
(2)
51 E4061-855-000 CENTER REFORMER SP
センタ−リフォ−マＳＰ
(2)
52 SB-7100002-00 SLIDE BEARING
スライド軸受
(2)
53 RC-1900001-KP C-RING
Ｃ形止め輪
(2)
54 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
55 E4062-855-000 CR SHAFT
ＣＲシャフト
(2)
56 RC-0100001-KP SNAP RING M10
Ｃ形止め輪 ９．３
(2)
57 WP-1052001-SC WASHER 10,5X21X2
平座金みがき丸 Ｍ１０
(2)
58 PA-1002007-A0 FREE MOUNT CYLINDER
フリーマウントシリンダ
(1)
59 PA-1002007-B0 FREE MOUNT CYLINDER
フリーマウントシリンダ
(1)
60 PJ-3040405-04 ELBOW UNION
エルボユニオン
(4)
61 SL-6031442-TN BOLT
座金付き六角穴ボルト
(4)
62 E4063-855-000 AIR CYLINDER BRACKET
エアシリンダブラケット
(2)
63 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
64 E4064-855-000 4519 AIR CYLINDER JOINT
エアシリンダジョイント
(2)
65 E5168-172-000 WASHER
ナイロンワッシャー６Ｘ９．５
(4)
66 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
67 E9320-855-0A0 C REFORMER SENSOR ASM.
Ｃリフォ−マセンサ組
(1)
68 PF-0205010-B0 REGUIATER
レギュレータ
(1)
69 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
70 PJ-3040405-04 ELBOW UNION
エルボユニオン
(2)
71 PC-0124010-00 SPEED CONTROLLER
スピ−ド コントロ−ラ
(2)
72 SL-6032542-TN SCREW
座金付き六角穴ボルト
(2)
73 PJ-3080400-02 QUICK COUPLING
ワンタツチツギテ
(2)
74 PV-1502060-A0 5 PORT MAGNETIC TRANSFER VALVE
５ポート電磁切換弁
(1)
75 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
76 PX-0505010-00 SILENCER
消音器
(2)
77 PJ-3010405-02 HALF UNION 4XM5
ハ−フユニオン ４ＸＭ５
(1)
78 PJ-3090600-02 IKEI TRIPLE 6-4
異径 トリプル６−４
(1)
79
#01
BT-0400251-EC TUBE HOSE, YELLOW
ウレタンホ−ス 気
(3)
80 E4060-855-000 CENTER REFORMER
センタ−リフォ−マ
(1)
81
#02
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
(3)
82 E9631-855-000 TAPE
フッ素樹脂テープ
2
- 73 -

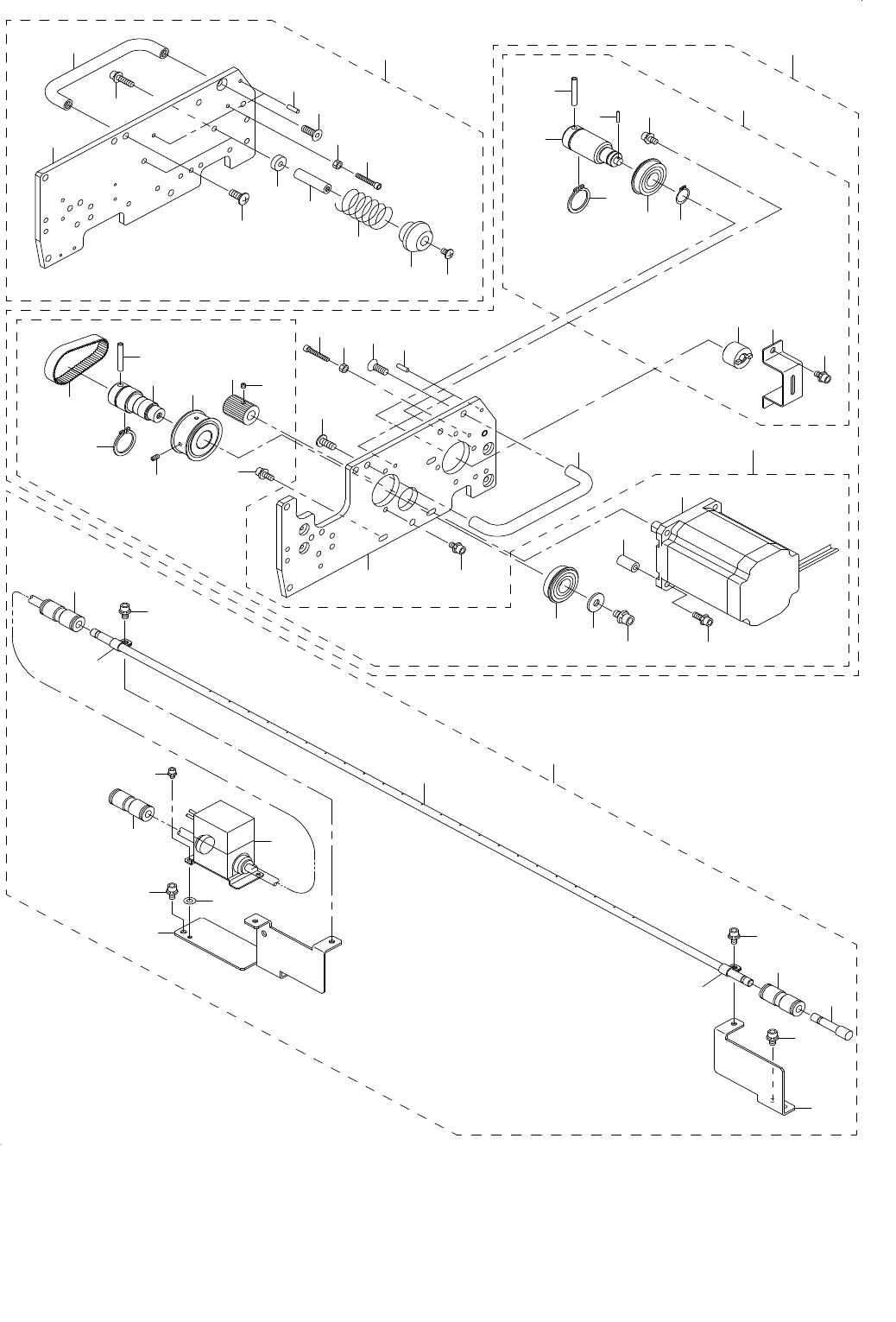

37. CLEANING UNIT COMPONENTS (1)
クリーニングユニット関係（１）
35
1
17
7
6
9
10
11
12
13
14
8
4
2
3
5
22
21
24
40
28
20
27
44
36
30
32
31
34
33
37
26
29
47
49
18
50
19
46
43
52
53
53
54
23
56
57
58
16
51
62
59
60
42
48
45
41
61
63
38
55
55
56
39
15
25
53
- 74 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4501-855-0A0 CLN PLATE L ASM.
ＣＬＮプレ−トＬ組
1
2 E4501-855-000 CLN PLATE L
ＣＬＮプレ−トＬ
(1)
3 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３．０Ｘ１０
(2)
4 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
(1)
5 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(1)
6 E1468-173-000 BUCKLE HANDLE
バックル ハンドル
(1)
7 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ５ Ｌ＝１４
(1)
8 SM-0051201-SC SCREW
トラスねじ Ｍ５ Ｌ＝１２
(1)
9 E4531-855-000 THRUST PUSHER
スラストプッシャ
(2)
10 SM-0040601-SC SCREW M4X0.7 L=6
トラス小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(2)
11 E2138-173-000 ROLLER HOLDER GUIDE COLLAR
ローラホルダーガイドカラー
(2)
12 SL-6041692-TN SCREW
座金付き六角穴ボルト Ｍ４ Ｌ＝１６
(2)
13 E2065-721-000 PUSHER SPACER
プッシャスペーサ
(2)
14 E4532-855-000 THRUST SP
スラストＳＰ
(2)
15 E4502-855-0A0 CLN PLATE R ASM.
ＣＬＮプレ−トＲ組
1
16 E4502-855-000 CLN PLATE R
ＣＬＮプレ−トＲ
(1)
17 PS-0300102-KH SPRING PIN 3X10
スプリングピン ３．０Ｘ１０
(2)
18 SM-6032002-TN SCREW M3X0.5 L=20
六角穴ボルト Ｍ３Ｘ０．５ Ｌ＝２０
(1)
19 NM-6030001-SC NUT M3
六角ナット Ｍ３Ｘ０．５ １種
(1)
20 E1468-173-000 BUCKLE HANDLE
バックル ハンドル
(1)
21 SM-1051452-TN PLATE SCREW
皿ねじ Ｍ５ Ｌ＝１４
(1)
22 SM-0051201-SC SCREW
トラスねじ Ｍ５ Ｌ＝１２
(1)
23 E4505-855-0A0 CLN DRIVE SHAFT ASM.
ＣＬＮドライブシャフト組
(1)
24 E4505-855-000 CLN DRIVE SHAFT
ＣＬＮドライブシャフト
(1)
25 PS-0400252-KP SPRING PIN
スプリングピン
(1)
26 RC-1900001-KP C-RING
Ｃ形止め輪
(1)
27 E3021-725-000 THETA PILLEY
θプーリ
(1)
28 SM-8030602-TP SCREW M3X0.5 L=6
止めねじ Ｍ３Ｘ０．５ Ｌ＝６
(2)
29 SB-1120007-00 BEARING
ころがり軸受
(1)
30 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
31 WP-0561616-SC WASHER 5.6X16X1.6
平座金 ５．６Ｘ１６Ｘ１．６
(1)
32 SL-6051092-TN BOLT
座金付き六角穴ボルト
(1)
33 E4507-855-000 MOTOR PULLEY
モ−タプ−リ
(1)
34 SM-8030302-TP SCREW M3X0.5 L=3
止めねじ Ｍ３Ｘ０．５ Ｌ＝３
(2)
35 E4525-855-000 TIMING BELT
タイミングベルト
(1)
36 E9340-855-0A0 WINDING MOTOR ASM.
巻取りモ−タ組
(1)
37 SL-6041092-TN SCREW
座金付き六角穴ボルト
(3)
38 HX-0033700-0B PARTS
基板パーツ
(3)
39 SL-6041292-TN SCREW
座金付き六角穴ボルト
(3)
40 E4506-855-0A0 CLN IDLER SHAFT ASM.
ＣＬＮアイドラシャフト組
(1)
41 E4506-855-000 CLN IDLER SHAFT
ＣＬＮアイドラシャフト
(1)
42 PS-0400252-KP SPRING PIN
スプリングピン
(1)
43 RC-1900001-KP C-RING
Ｃ形止め輪
(1)
44 SB-1120007-00 BEARING
ころがり軸受
(1)
45 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
46 RC-1200001-KP C-SHAPED SNAP RING
Ｃ形止め輪
(1)
47 E4508-855-000 TORQUE LIMITER
トルクリミッタ
(1)
48 PS-0150102-KP SPRING PIN
スプリングピン
(1)
49 E4509-855-000 TORQUE LIMITER BRACKET
トルクリミッタブラケット
(1)
50 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
51 E4513-855-0A0 BLOW SHAFT ASM.
ブロ−シャフト組
1
52 E4513-855-000 BLOW SHAFT
ブロ−シャフト
(1)
53 PJ-3030600-01 STRAIGHT UNION
ストレ−ト ユニオン
(3)
54 PX-9500010-00 PLUG
止栓
(1)
55 B3536-415-000 HOLDER
還流パイプ押え
(2)
56 SL-6040842-TN SCREW M4 L=8
座金付き六角穴ボルト
(2)
57 E4555-855-000 BLOW SH BRACKET R
ブロ−ＳＨブラケットＲ
(1)
58 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
59 E4556-855-000 BLOW SH BRACKET L
ブロ−ＳＨブラケットＬ
(1)
60 SL-6040892-TN BOLT
座金付き六角穴ボルト
(3)
61 E9331-855-0A0 BLOW SV ASM.
ブロ−ＳＶ組
(1)
62 WP-0430801-SC WASHER 4.3X9X0.8
平座金 ４．３Ｘ９Ｘ０．８
(2)
63 SL-6030592-TN SCREW M3 L=5
座金付き六角穴ボルト
(2)
