- 3 - 2. BASE FRAME COMPONENTS (2) ベースフレーム関係（２） 39 41 42 43 46 41 59 68 40 38 44 19 18 66 67 20 1 2 22 15 16 9 8 10 11 12 7 13 14 23 30 28 37 24 29 36 23 60 61 60 61 62 63 62 63 31 64 65 17 21 5 6 3 4 48 47 45 40 55 55 5…

100%1 / 98
- 2 -

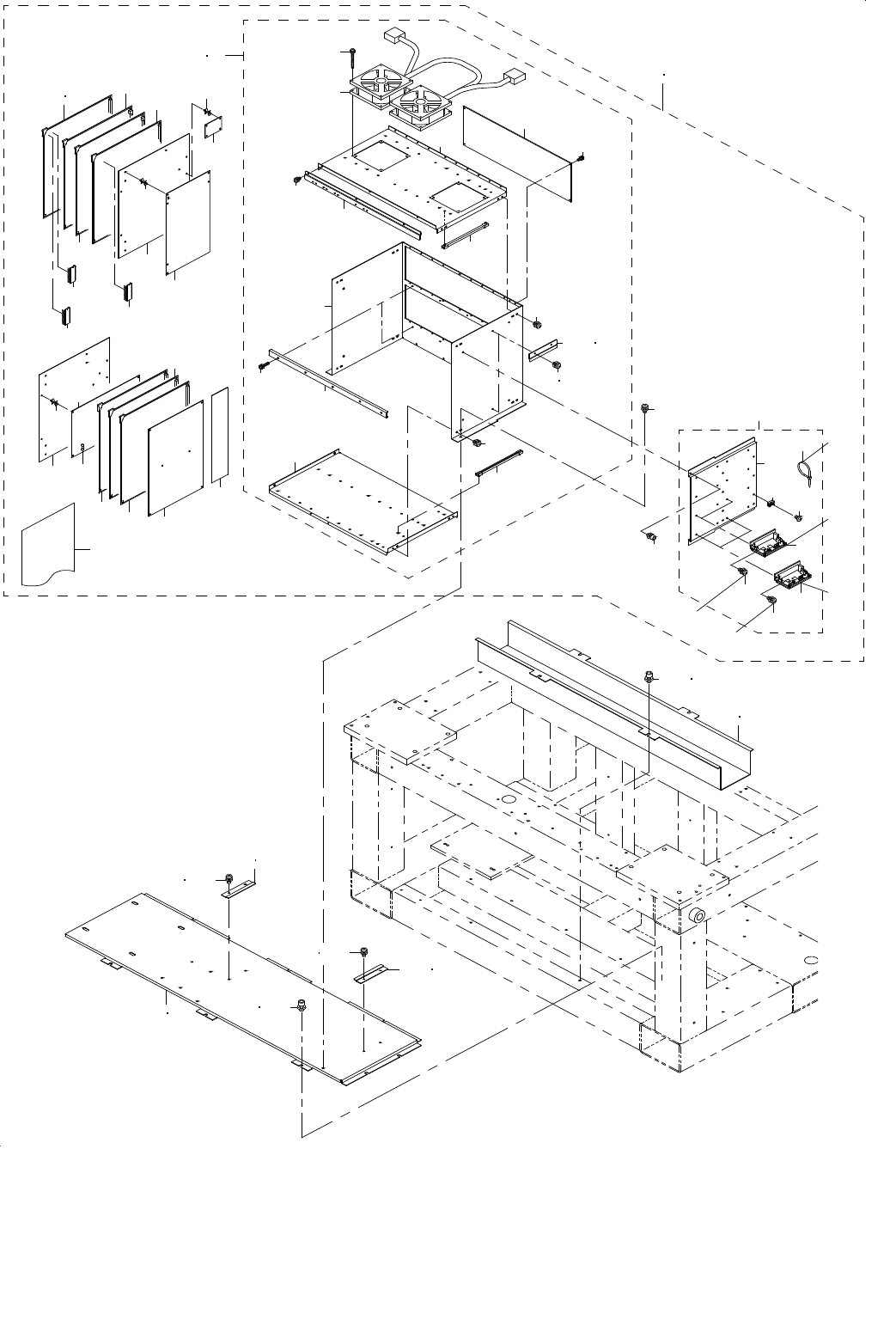

NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1001-855-000 BASE FRAME
ベ−スフレ−ム
1
2
#02
E1101-855-000 BASE FRAME
ベースフレーム
1
3 PH-0600164-C0 PIN
平行ピン
2
4 E1019-855-0A0 ADJUSTER BOLT ASM.
アジャストボルト組
4
5 E1031-721-000 HEIGHT ADJUSTER ST 30
ハイトアジャスタＳＴ ３０
(1)
6 E1019-855-000 ADJUSTER BOLT
アジャストボルト
(1)
7 NM-6300003-SC NUT
六角ナット Ｍ３０ ３種
(1)
8 E1034-721-000 ADJUSTER FOOT 30
アジャストフット ３０
(1)
9 SM-6061202-TN BOLT
六角穴ボルト
(3)
10 SM-6102002-TP SCREW M10 L=20
六角穴ボルト Ｍ１０ Ｌ＝２０
16
11 E1006-700-000 CASTER
キャスター
4
12 SL-6102042-TN SCREW
座金付き六角穴ボルト
16
13
#01
E1004-855-0A0 BASE PLATE R ASM.
ベ−スプレ−トＲ組
1
14 E1004-855-000 BASE PLATE R
ベ−スプレ−トＲ
(1)
15 HX-0022100-0B GROMMET
グロメット
(1)
16 HX-0029400-00 FIXED BASE
固定ベース
(1)
17 SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
(1)
18 HX-0033900-0D SPACER
スペーサ
(4)
19 E1013-855-000 TERMINAL BASE COVER
端子台カバ−
(1)
20 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(4)
21 HX-0015000-00 CLIP
ケ−ブルクリップ
(1)
22
#01
E1005-855-0A0 BASE PLATE L ASM.
ベ−スプレ−トＬ組
1
23 E1005-855-000 BASE PLATE L
ベ−スプレ−トＬ
(1)
24 HB-0011200-00 RELAY
リレー
(1)
25 SL-4031081-SC SCREW M3 X 10
なべねじセムス Ｍ３ Ｌ＝１０
(2)
26 HN-0008900-0A NOISE FILTER 20A
ノイズフィルタ ２０Ａ
(1)
27 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(2)
28 E8760-452-N00 TUBE
スミチュ−ブ
(0.16)
29 HX-0022100-0B GROMMET
グロメット
(1)
30 HX-0015000-0F CABLE CLIP
ケ−ブルクリップ
(2)
31 SL-6041292-TN SCREW
座金付き六角穴ボルト
(3)
32 HX-0015000-0J CLIP
ケ−ブルクリップ
(1)
33 HX-0029400-00 FIXED BASE
固定ベース
(1)
34 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(1)
35 SL-6041092-TN SCREW
座金付き六角穴ボルト
6
36
#01
E1010-855-0A0 REGULATER BRACKET ASM.
レギュレ−タブラケット組
1
37 E1010-855-000 REGULATER BRACKET
レギュレ−タブラケット
(1)
38 HX-0022100-00 BUSH
膜付きグロメット
(2)
39
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
8
40 E1011-855-0A0 VAC SUPPORT BRACKET ASM.
ＶＡＣサポ−トブラケット組
1
41 E1011-855-000 VAC SUPPORT BRACKET
ＶＡＣサポ−トブラケット
(1)
42
#01
E1014-855-000 SEALING BF
シ−リングＢＦ
1
43
#02
E1104-855-000 SEALING BFR
シーリングＢＦＲ
1
44
#02
E1105-855-000 SEALING BFC
シーリングＢＦＣ
1
45
#02
E1106-855-000 SEALING BFL
シーリングＢＦＬ
1
46
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
15
47
#02
SL-4051291-SC SCREW M5X0.8 L=12
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１２
35
48
#01
E1012-855-000 SEALING TF
シ−リングＴＦ
1
49
#02
E1112-855-000 SEALING TF
シーリングＴＦ
1
50
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
6
51
#01
E1016-855-000 SEALING BRACKET
シ−リングブラケット
3
52
#02
E1117-855-000 SEALING BRACKET R
シーリングブラケットＲ
1
53
#02
E1123-855-000 SEALING BRACKET L
シーリングブラケットＬ
1
54
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
4
55
#01
E1017-855-000 SEALING TT-L
シ−リングＴＴ−Ｌ
1
56
#02
E1120-855-000-A SEALING TT-L
シーリングＴＴＬ
1
57
#01
E1015-855-000 SEALING TT-R
シ−リングＴＴ−Ｒ
1
58
#02
E1118-855-000-A SEALING TT-R
シーリングＴＴＲ
1
59
#01
SM-0050801-SC SCREW
トラスねじ Ｍ５ Ｌ＝８
10
60
#02
SM-0051001-SC SCREW
トラスねじ Ｍ５ Ｌ＝１０
8
61
#02
E1119-855-000-A SEALING TT-C
シーリングＴＴＣ
1
62
#01
SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
3
63
#02
SM-0051001-SC SCREW
トラスねじ Ｍ５ Ｌ＝１０
16
64
#02
E1116-855-000 SEALING TB (ST)
シーリングＴＢ（ＳＴ）
1
65
#02
SL-4051291-SC SCREW M5X0.8 L=12
なべ小ねじセムス Ｍ５Ｘ０．８ Ｌ＝１２
5
66 E1031-855-0A0 CARRY BLOCK ASM.
キャリブロック組
2
67 E1031-855-000 CARRY BLOCK
キャリブロック
(1)
68 E2601-725-000 MARK
マーク
(1)
69 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
70 E1032-855-000 CARRY BLOCK STAND
キャリブロックスタンド
(1)
71 SL-6062092-TN SCREW M6 L=20
座金付き六角穴ボルト
2
72 HX-0002400-00 CORD HOLDER
ＤＳＫクランプ
24
73
#02
E1111-855-000 BASE PLATE R
ベースプレートＲ
1
74 HX-0015000-0L CABLE CLIP
ケーブルクリップ
4
75
#02
E1005-855-000 BASE PLATE L
ベ−スプレ−トＬ
1
76 HX-0015000-0N CABLE CLIP
ケーブルクリップ
7
77
#02
HN-0008900-0A NOISE FILTER 20A
ノイズフィルタ ２０Ａ
1
78 SL-6041292-TN SCREW
座金付き六角穴ボルト
11
79
#02
SL-6041292-TN SCREW
座金付き六角穴ボルト
3
80
#01
HX-0044000-00 CABLE BAND
束線バンド
7
81
#01
HX-0022200-0C WIRE SADDLE
ワイヤサドル
3
82
#01
HX-0029400-00 FIXED BASE
固定ベース
8
83
#02
HX-0022100-0B GROMMET
グロメット
1
84
#01
SM-4030601-SC SCREW M3 X 6
なべ小ねじ Ｍ３Ｘ０．５ Ｌ＝６
3
85
#02
HX-0015000-0F CABLE CLIP
ケーブルクリップ
2
86
#01
SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
5
87
#02
HX-0015000-0J CLIP
ケーブルクリップ
1
88
#01
KX-0000000-80 KD DUCT 250L
ＫＤダクト ２５０Ｌ
2
89
#01
E9631-715-00A DUCT (KD-76-03-C)
ダクト（ＫＤ−７６−０３−Ｃ）
2
90
#01
E9631-715-00D DUCT
ダクト
1
91
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
10
92
#01
HX-0022300-00 ADJUSTABLE BUSH
自在ブッシュ
0.3
93
#02
E9631-715-00A DUCT (KD-76-03-C)
ダクト（ＫＤ−７６−０３−Ｃ）
3
94
#01
E5348-033-100 CABLE PROTECTOR 106MM
ブッシュ
1
95
#01
EA-9002B11-00 BUSHING L
自在ブッシュ Ｌ
1
96
#01
EA-9500B01-00 CABLE BAND
束線バンド
62
97
#01
EA-9500B02-00 CABLE BAND 150
結束バンド １５０
50
98 SL-6051092-TN BOLT
座金付き六角穴ボルト
16
99 E1006-855-000 BASE PLATE FF
ベ−スプレ−トＦＦ
1
100 E1007-855-000 BASE PLATE FR
ベ−スプレ−トＦＲ
1
101
#02
E1107-855-0A0 REGULATER BRACKET ASM.
レギュレータブラケット組
1
102 E1107-855-000 REGULATER BRACKET
レギュレータブラケット
(1)
103 HX-0022100-00 BUSH
膜付きグロメット
(1)
104 E9221-729-HA0 PWR ON LIGHT ASM.
ＰＷＲ ＯＮライト組
(1)
105 HE-0004500-00 INDICATION LIRGT
表示灯
(1)
106
#02
SL-6051092-TN BOLT
座金付き六角穴ボルト
9
107
#02
E1122-855-000 FAN BRACKET
ファンブラケット
4
108
#02
SL-6051292-TN BOLT
座金付き六角穴ボルト
8
109
#02
E1015-725-000 ADJUST FOOT BASE(Z)
アジャスタフットベース（Ｚ）
4
110
#02
SL-6062592-TN SCREW
座金付き六角穴ボルト
12
111
#01
HX-0006500-0C CABLE BAND
束線バンド
10
112
#02
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
2
113
#02
E8760-452-N00 TUBE
スミチュ−ブ
0.4
- 3 -
2. BASE FRAME COMPONENTS (2)
ベースフレーム関係（２）
39
41
42
43
46
41
59
68
40
38
44
19
18
66
67
20
1
2
22
15
16
9
8
10
11
12
7
13
14
23
30
28
37
24
29
36
23
60
61
60
61
62
63
62
63
31
64
65
17
21
5
6
3
4
48
47
45
40
55
55
56
56
32
54
49
50
34
53
51
52
26
29
35
33
57
25
27
58
- 4 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E1002-855-000 BASE PLATE B
ベ−スプレ−トＢ
1
2
#02
E1002-855-000 BASE PLATE B
ベ−スプレ−トＢ
1
3
#01
E1601-855-0B0 CONTROL BOX MAS. ASM.
コントロ−ルＢＯＸ総組
1
4
#02
E1601-855-AB0 CONTROL BOX MAS. ASM.
コントロールＢＯＸ総組
1
5
#01
E1601-855-0A0 CONTROL BOX ASM.
コントロ−ルＢＯＸ組
(1)
6
#02
E1601-855-AA0 CONTROL BOX ASM.
コントロ−ルＢＯＸ組
(1)
7 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
8 E1603-855-000 CONTROL SIDE COVER
コントロ−ルサイドカバ−
(1)
9 E1608-725-000 BACK BOARD REINFORCING PLATE
バックボード補強板
(2)
10 SL-4031481-SC SCREW M3 X 14
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝１４
(10)
11 E1604-855-000 CONTROL CIRCUIT BOARD STOPPER
コントロ−ル基板ストッパ
(1)
12 SL-4030891-SC SCREW M3X8
なべ小ねじセムス Ｍ３ Ｌ＝８
(3)
13
#01
E1605-855-000 CONTROL BOX STOPPER
コントロ−ルＢＯＸストッパ
(2)
14
#02
E1605-855-000 CONTROL BOX STOPPER
コントロ−ルＢＯＸストッパ
(4)
15
#01
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
16
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(8)
17 SL-4860891-SC SCREW M2.6X8
なべ小ねじセムス
(58)
18 E9210-725-0A0 CONTROLLER UNIT FAN CABLE ASM.
コントロ−ラユニットファンケ−ブル組
(1)
19 SL-4033091-SC SCREW M3 L=30
なべ小ねじセムス Ｍ３Ｘ０．５ Ｌ＝３０
(8)
20 E1601-855-000 CONTROL BOTTOM COVER
コントロ−ルボトムカバ−
(1)
21 SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
22 E1602-855-000 CONTROL TOP COVER
コントロ−ルトップカバ−
(1)
23 HX-0002600-0A BASE PARTS
基板パーツ
(20)
24 E8620-721-0A0 BACK BOARD PWB ASM.
バックボード基板組
(1)
25 E8604-721-0A0 I/O CONTROL PWB ASM.
Ｉ／Ｏコントロ−ル基板組
(1)
26 HL-0146900-07 IC
ＩＣ
(1)
27 E8631-721-0A0 MATCHING PWB ASM.
ＭＡＴＣＨＩＮＧ基板組図
(1)
28 E8610-721-0A0 IMG-P PWB ASM.
ＩＭＧ−Ｐ基板組
(1)
29
#01
E1625-855-000 BOARD SUPPORT PLATE
基板サポ−トプレ−ト
(2)
30
#01
E8608-855-0A0 EXT-IO1 CIRCUIT BOARD ASM.
ＥＸＴ−１０１基板組
(1)
31
#01
HX-0011500-00 CIRCUIT BOARD SUPPORT
サ−キットボ−ド サポ−ト
(4)
32
#01
E8606-725-BA0 BASE UNIT PWB B ASM.
ベースユニット基板Ｂ組
(1)
33
#01
HX-0011500-00 CIRCUIT BOARD SUPPORT
サ−キットボ−ド サポ−ト
(4)
34
#01
E8607-855-0A0 LIGHTING RELAY BOARD ASM.
照明中継基板組
(1)
35
#01
HX-0011500-00 CIRCUIT BOARD SUPPORT
サ−キットボ−ド サポ−ト
(4)
36 E1626-855-000 CARRY PCB SPACER
キャリー基板スペ−サ
(1)
37 E8617-802-BA0 CARRY PWB(5MOTOR) ASM.
キャリー基板（５モ−タ）組
(1)
38
#01
E1606-855-0A0 STEP DRIVER PLATE ASM.
ステップドライバプレ−ト組
(1)
39 E1606-855-000 STEP DRIVER PLATE
ステップドライバプレ−ト
(1)
40 HM-0013200-00 MOTOR DRIVER
モータドライバ
(4)
41 SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(8)
42 HX-0029400-00 FIXED BASE
固定ベース
(4)
43 SM-4040601-SC SCREW M4X0.7 L=6
なべ小ねじ Ｍ４Ｘ０．７ Ｌ＝６
(4)
44 EA-9500B01-00 CABLE BAND
束線バンド
(4)
45
#02
EA-9500B01-00 CABLE BAND
束線バンド
(10)
46 SL-6040892-TN BOLT
座金付き六角穴ボルト
(2)
47
#01
E9691-725-000 INSULATING SHEET
絶縁シート
(0.24)
48
#01
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(2)
49
#01
E8601-721-0A0 SUB CPU ASM.
ＳＵＢ ＣＰＵ基板組（ＭＡＩＮ仕様）
(1)
50
#02
E8601-721-CA0 SUB CPU ASM.
ＳＵＢ ＣＰＵ基板（ＭＡＩＮ）Ｃ組図
(1)
51 HL-0153100-15 IC
ＩＣ
(1)
52 HL-0153100-14 IC
ＩＣ
(1)
53 E8601-855-0A0 MOTOR CTL PCB 1 ASM.
モータＣＴＬ基板１組
(1)
54 E8601-855-AA0 MOTOR CTL PWB 2 ASM.
モータＣＴＬ基板２組
(1)
55
#02
HM-0013200-00 MOTOR DRIVER
モータドライバ
(4)
56
#02
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
(8)
57
#01
HF-0041050-P0 FUSE
ヒュ−ズ
(1)
58
#02
E8609-855-0A0 I/O-BASE PWB ASM.
Ｉ／Ｏ−ＢＡＳＥ基板組図
(1)
59
#02
SL-6051092-TN BOLT
座金付き六角穴ボルト
14
60
#01
E1605-855-000 CONTROL BOX STOPPER
コントロ−ルＢＯＸストッパ
2
61
#02
E1605-855-000 CONTROL BOX STOPPER
コントロ−ルＢＯＸストッパ
4
62
#01
SL-4041091-SC SCREW M4 L=10
なべ小ねじセムス Ｍ４Ｘ０．７ Ｌ＝１０
4
63
#02
SL-4040891-SC SCREW M4 L=8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
8
64
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
8
65
#02
SL-6051092-TN BOLT
座金付き六角穴ボルト
3
66
#01
E1003-855-000 DUCT PLATE
ダクトプレ−ト
1
67
#02
E1103-855-000 DUCT PLATE
ダクトプレート
1
68
#01
SL-6051092-TN BOLT
座金付き六角穴ボルト
4
