- 77 -
39. CLEANING UNIT COMPONENTS (3)
クリーニングユニット関係（３）
2
3
2
4
5
7
8
9
8
13
16
16
14
15
15
17
17
18
18
6
20
21
26
27
28
28
29
29
30
31
4
3
7
5
19
6
10
11
19
13
11
14
26
25
A
22
32
23
27
12
12
1
24
A
9
- 78 -
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E4538-855-0A0 CLAMP LEVER ASM.
クランプレバ−組
1
2 E4538-855-000 CLAMP LEVER
クランプレバ−
(2)
3 SM-5052501-SN SCREW
バインドねじ
(2)
4 B2403-232-000 ROLLER,FOR TRIPPING STUD
糸切りカムコロ
(4)
5 E1171-173-000 POLYSLIDER (7X0.5)
ポリスライダー（φ７ＸＴ０．５）
(2)
6 NM-6050001-SC NUT M5
六角ナット Ｍ５Ｘ０．８ １種
(2)
7 E6354-705-000 LOCK SP
ロック ＳＰ
(2)
8 E4539-855-000 CLAMP PLATE
クランププレ−ト
(2)
9 SL-6051292-TN BOLT
座金付き六角穴ボルト
(4)
10 E4537-855-000 SENSOR SP PLATE
センサＳＰプレ−ト
(1)
11 E4512-855-000 FIX BRACKET
フィックスブラケット
(2)
12 WP-0531001-SC WASHER
平座金みがき丸 Ｍ５
(4)
13 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
14 E4511-855-000 PIVOT BRACKET
ピポットブラケット
(2)
15 SL-6051092-TN BOLT
座金付き六角穴ボルト
(4)
16 SB-1070003-00 BEARING
ころがり軸受
(2)
17 B2403-232-000 ROLLER,FOR TRIPPING STUD
糸切りカムコロ
(2)
18 SL-6052092-TN SCREW
座金付き六角穴ボルト
(2)
19 NM-6050001-SC NUT M5
六角ナット Ｍ５Ｘ０．８ １種
(2)
20 E7219-700-000 CARTRIDGE CLAMP
カートリッジクランプ
(1)
21 SL-6040892-TN BOLT
座金付き六角穴ボルト
(4)
22
#01
E4504-855-000 CLN SHAFT
ＣＬＮシャフト
4
23 SL-6051492-TN BOLT
座金付き六角穴ボルト
8
24 E4550-855-000 JOINT PLATE
ジョイントプレ−ト
1
25 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
26 E4510-855-000 PE SENSOR BRACKET
ＰＥセンサブラケット
2
27 SL-6040892-TN BOLT
座金付き六角穴ボルト
4
28 E9324-855-0A0 OUT OF PAPER SENSOR ASM.
ペ−パ−切れセンサ組
1
29 SL-4021091-SC SCREW M2 L=10
座金付きなべ小ねじ
4
30 E4560-855-000 CLN PAPER ROLL
ペ−パ−ロ−ル
2
31 E4561-855-000 CLN PAPER PIPE
ペ−パ−パイプ
1
32
#02
E4604-855-000 CLN SHAFT
ＣＬＮシャフト
4
- 79 -

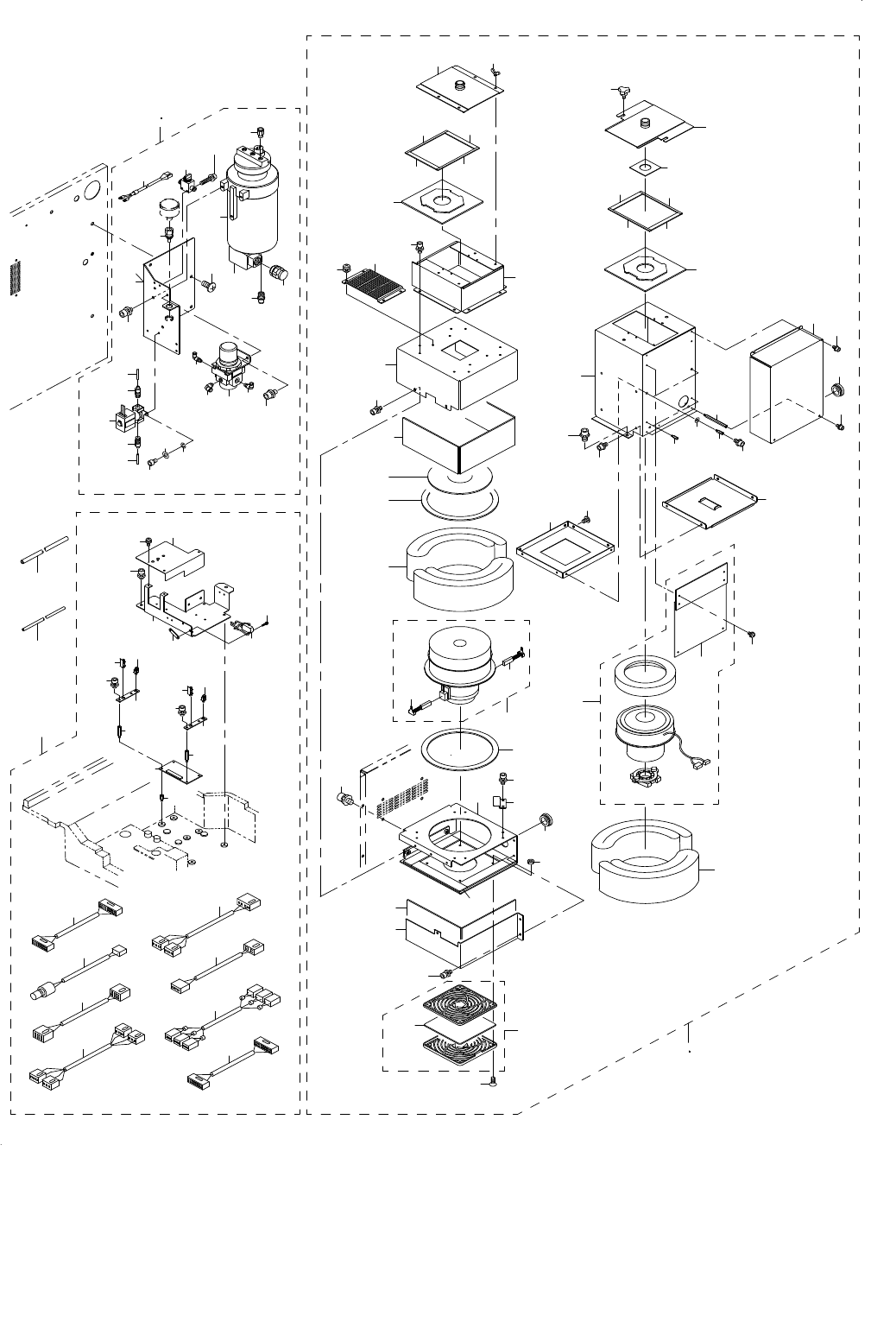

40. CLEANING UNIT COMPONENTS (4)
クリーニングユニット関係（４）
91
18
1
2
5
84
85
78
86
89
96
94
93
92
95
90
97
87
84
85
78
86
87
88
76
17
10
11
10
14
12
16
7
23
15
15
20
6
13
4
9
22
21
8
19
36
38
40
49
48
49
48
44
29
30
30
32
31
56
41
37
39
34
43
46
42
50
51
52
53
54
55
28
81
78
77
79
80
83
82
35
47
45
49
48
49
48
65
69
70
71
75
57
58
63
67
68
68
61
59
74
72
60
73
62
64
66
38
33
34
45
28
26
27
24
24
25
3
50
98
99
