- 82 - 42. APPEND COMPONENTS 添付品関係 NOTE( 注記 ) #01....SELECTIVE PARTS(FOR KS-1700) 選択部品（ＫＳ −１７００用） #02....SELECTIVE PARTS(FOR KS- 1710) 選択部品（ＫＳ −１７１０用） #03....FOR KS-1700 ＫＳ −１７００用 #04....FOR KS-1710 ＫＳ −１７１０用 ４２ ４１ ２７ １５…
- 81 -

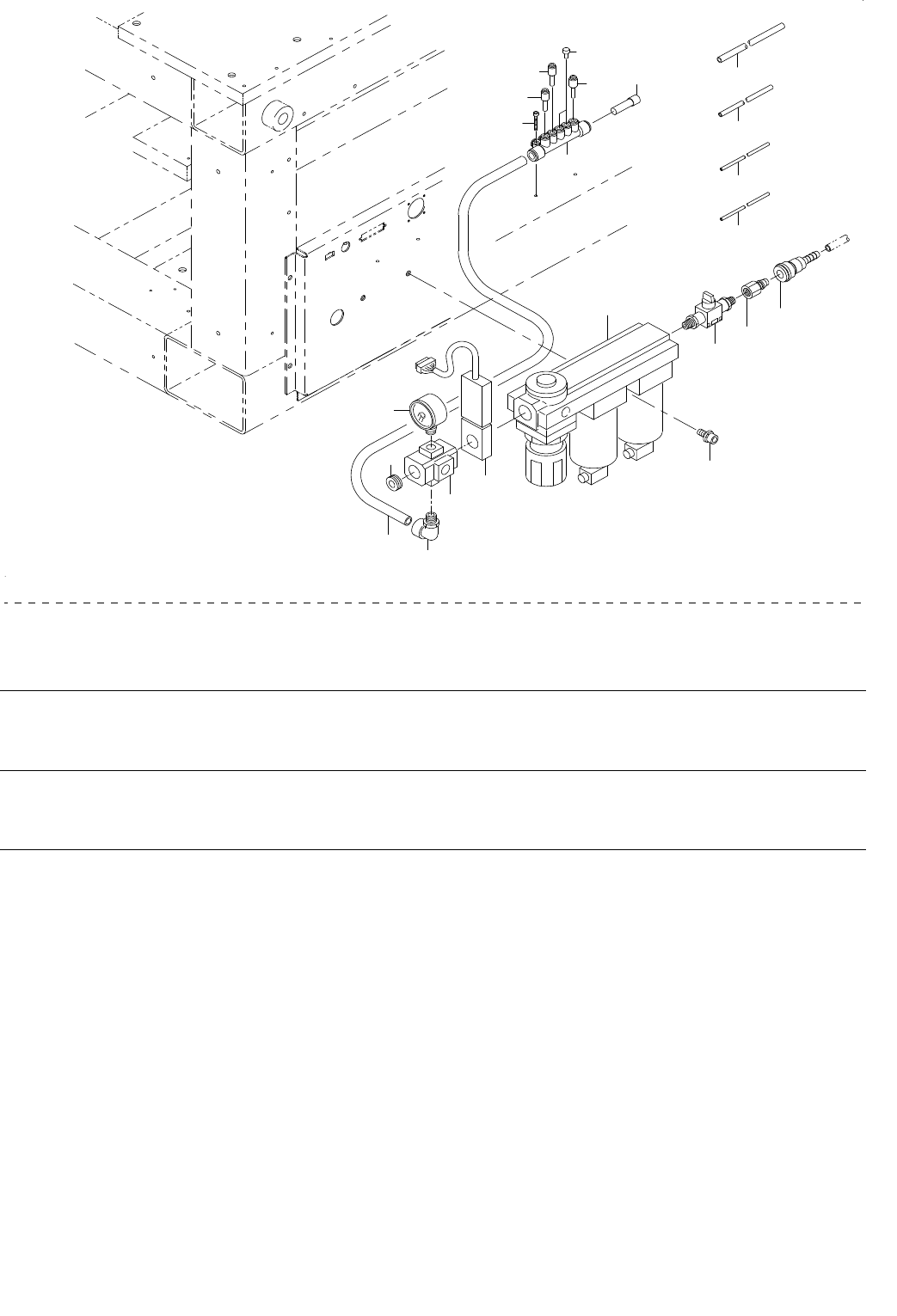

41. AIR COMPONENTS
エアー関係
NOTE( 注記 ) #01....FOR KS-1700 ＫＳ −１７００用
#02....FOR KS-1710 ＫＳ −１７１０用
7
5
6
14
19
3
4
1
10
2
11
13
9
13
13
12
8
15
17
16
20
18
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 PF-0552120-A0 AIR COMBINATION
エアコンビネ−ション
1
2 SL-6082092-TN BOLT
座金付き六角穴ボルト
2
3 PF-9040020-00 CROSS SPACER
クロス スペ−サ
1
4 PJ-0253000-01 PLUG
プラグ
1
5 PF-0652050-00 PRESSURE GAUGE
圧力計
1
6 PJ-3041052-01 ELBOW UNION B
エルボユニオン Ｂ
1
7 PV-0152110-00 HAND VALVE
ハンドバルブ
1
8 PJ-0252000-03 PLUG
プラグ
1
9
#01
PJ-3091000-02 MANIFOLD
ワンタッチ管継手マニホ−ルド
1
10
#01
SM-6042502-TN SCREW M4X0.7 L=25
六角穴ボルト Ｍ４Ｘ０．７ Ｌ＝２５
2
11
#01
PX-9500040-00 PLUG
プラグ
1
12
#01
PX-9500010-00 PLUG
止栓
3
13
#01
PJ-3010400-01 REDUCER
レジュ−サ
3
14 BT-1000651-EB POLYURETHANE TUBE
ポリウレタン チュ−ブ
1
15 BT-0800501-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
0.5
16 BT-0600400-EC TUBE HOSE, BLUE
ウレタンホ−ス 青
25
17 BT-0400251-EC TUBE HOSE, YELLOW
ウレタンホ−ス 黄
6
18
#02
BT-0400251-EA TUBE HOSE, BLUE
ウレタンホ−ス 青
6
19 E9403-721-0A0 PRESSURE SENSOR CABLE ASM.
減圧検知ケ−ブル組
1
20
#02
PJ-0700000-01 SOCKET
ソケット
1
- 82 -
42. APPEND COMPONENTS
添付品関係
NOTE( 注記 ) #01....SELECTIVE PARTS(FOR KS-1700) 選択部品（ＫＳ −１７００用）
#02....SELECTIVE PARTS(FOR KS-1710) 選択部品（ＫＳ −１７１０用）
#03....FOR KS-1700 ＫＳ −１７００用
#04....FOR KS-1710 ＫＳ −１７１０用
４２
４１
２７
１５
２４
３３
２５
２６
３２
１４
２３
３０
１８
１８
３１
１７
１６
１
３
２
４
１１
５
８
６
７
１０
１１
９
１２
１３
３７
３６
４０
３９
２８
２９
３４
３８
１９
２２
３５
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3035-855-000 LINEAR GUIDE STOPPER RUBBER
リニアガイドストッパ−ゴム
2
2 GPK-26027000 VIRIABLE PEDAL GUIDE COLLAR
可変ペダルガイドカラー
2
3 SM-6043002-TN SCREW
六角穴ボルト
2
4
#03
E5001-855-000 THETA FIXING PLATE
θ固定プレート
1
5
#03
SL-6051292-TN BOLT
座金付き六角穴ボルト
2
6
#03
SL-6051092-TN BOLT
座金付き六角穴ボルト
2
7
#03
E5002-855-000 RAIL FIXING PLATE
レール固定プレート
1
8
#03
SL-6051292-TN BOLT
座金付き六角穴ボルト
2
9
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
10 E5003-855-000 CAMERA FIXING BRACKET
カメラ固定ブラケット
1
11 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
12 E5004-855-000 CX FRAME FIXING BRACKET
ＣＸフレーム固定ブラケット
2
13 SL-6051292-TN BOLT
座金付き六角穴ボルト
6
14
#03
E9450-700-0A0 POWER SUPPLY CABLE ASM.
電源ケ−ブル組
1
15
#03
E9690-715-000 LAMP
シグナルタワー（電球）
1
16 E5302-700-0A0 HOD BOX PACKAGE ASM.
ＨＯＤ ＢＯＸ梱包組
1
17 E5302-700-000 HOD BOX PACKAGING BOX
ＨＯＤ ＢＯＸ外装ダンボール箱
(1)
18 E6953-861-B00 CONTENT LABEL
コンテント ラベル
2
19
#01
E0120-KS7-1AA INSTRUCTION MANUAL(ENGLISH)
ＫＳ−１７００取説（英文）
1
20
#01
E0120-KS7-0A0 INSTRUCTION MANUAL(JAPANESE)
ＫＳ−１７００取説（和文）
1
21
#02
E0120-KS8-1AA INSTRUCTION MANUAL (JAPANESE)
ＫＳ−１７１０取説（英文）
1
22
#02
E0120-KS8-0A0 INSTRUCTION MANUAL (ENGLISH)
ＫＳ−１７１０取説（和文）
1
23 J1066-000-00C HEXAGONAL WRENCH KEY 2.5
六角棒スパナ ２．５
1
24 G5003-163-000 HEXAGONAL WRENCH (3MM)
六角棒スパナ３ＭＭ
1
25 B9142-372-000 HEXAGONAL WRENCH (7.1X8.1)
六角棒スパナ （７．１Ｘ８．１）
1
26 B9143-372-000 WRENCH (7.1 X 8.1)
両口スパナ （７．１Ｘ８．１）
1
27 J1079-000-000 BALL RUBBER
ボールドライバ
1
28 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
29 MAI-17002000 RECESSED HEAD DRIVER (NO.1)
十字ねじ回し（一番）
1
30 E5010-715-000 ACCESSORY CARTON CASE
添付品カートンケース
1
31 E5002-721-000 KEYBOARD PACKAGE BOX
キーボード梱包箱
1
32
#03
HX-0006500-0C CABLE BAND
束線バンド
5
33 G5407-161-000 HEXAGONAL ROD SPANNER
六角棒スパナ
1
34 E5010-855-000 SOFT SPATULA
ソフトヘラ
1
35
#03
J1067-000-000 OILER
油差し
1
36 E5005-855-000 SQUEEGEE FIXING PLATE
スキージ固定プレート
1
37 SL-6082092-TN BOLT
座金付き六角穴ボルト
3
38 E4579-855-0A0 SOLVENT FUNNEL ASM.
ソルベント漏斗組
1
39
#04
PJ-0700000-01 SOCKET
ソケット
1
40
#04
161-21907 HOSE BAND
ホースバンド
1
41
#03
B9121-220-0A0 OILER (CONTAINING NO.2 OIL)
油差し Ｎ０２入り
1
42 MGR-EAS400G0 GREASE
グリース
1
- 83 -
OPTION
オプション
43. DROP PREVENTION COVER COMPONENTS
半田落下防止カバー関係
2
5
5
1
8
7
6
10
12
11
4
13
13
9
15
16
16
14
18
19
19
17
21
22
20
22
8
3
