- 83 - OPTION オプション 43. DROP PREVENTION COVER COMPONENTS 半田落下防止カバー関係 2 5 5 1 8 7 6 10 12 11 4 13 13 9 15 16 16 14 18 19 19 17 21 22 20 22 8 3
- 82 -

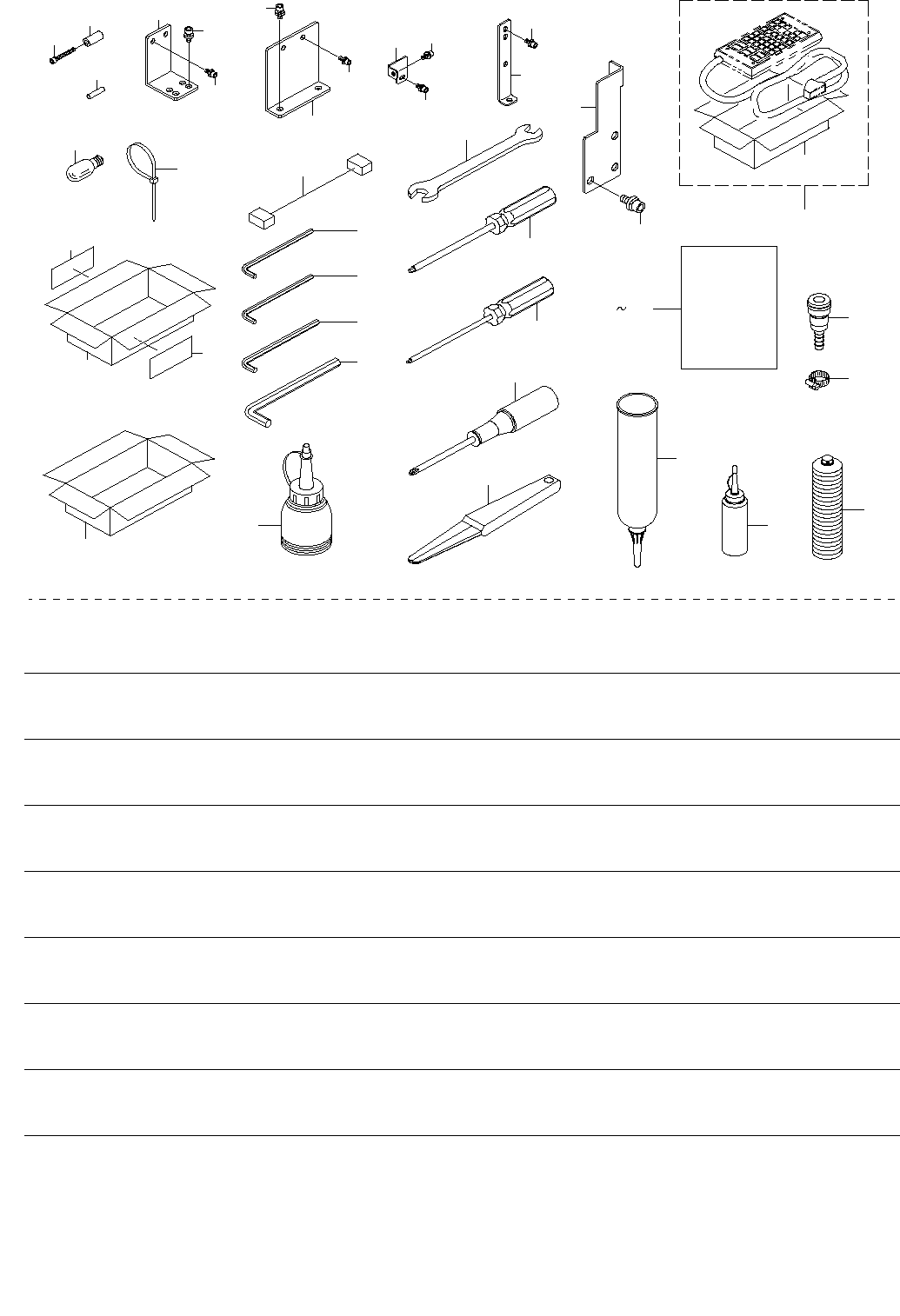

42. APPEND COMPONENTS
添付品関係
NOTE( 注記 ) #01....SELECTIVE PARTS(FOR KS-1700) 選択部品（ＫＳ −１７００用）
#02....SELECTIVE PARTS(FOR KS-1710) 選択部品（ＫＳ −１７１０用）
#03....FOR KS-1700 ＫＳ −１７００用
#04....FOR KS-1710 ＫＳ −１７１０用
４２
４１
２７
１５
２４
３３
２５
２６
３２
１４
２３
３０
１８
１８
３１
１７
１６
１
３
２
４
１１
５
８
６
７
１０
１１
９
１２
１３
３７
３６
４０
３９
２８
２９
３４
３８
１９
２２
３５
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3035-855-000 LINEAR GUIDE STOPPER RUBBER
リニアガイドストッパ−ゴム
2
2 GPK-26027000 VIRIABLE PEDAL GUIDE COLLAR
可変ペダルガイドカラー
2
3 SM-6043002-TN SCREW
六角穴ボルト
2
4
#03
E5001-855-000 THETA FIXING PLATE
θ固定プレート
1
5
#03
SL-6051292-TN BOLT
座金付き六角穴ボルト
2
6
#03
SL-6051092-TN BOLT
座金付き六角穴ボルト
2
7
#03
E5002-855-000 RAIL FIXING PLATE
レール固定プレート
1
8
#03
SL-6051292-TN BOLT
座金付き六角穴ボルト
2
9
#03
SL-6041092-TN SCREW
座金付き六角穴ボルト
2
10 E5003-855-000 CAMERA FIXING BRACKET
カメラ固定ブラケット
1
11 SL-6041092-TN SCREW
座金付き六角穴ボルト
3
12 E5004-855-000 CX FRAME FIXING BRACKET
ＣＸフレーム固定ブラケット
2
13 SL-6051292-TN BOLT
座金付き六角穴ボルト
6
14
#03
E9450-700-0A0 POWER SUPPLY CABLE ASM.
電源ケ−ブル組
1
15
#03
E9690-715-000 LAMP
シグナルタワー（電球）
1
16 E5302-700-0A0 HOD BOX PACKAGE ASM.
ＨＯＤ ＢＯＸ梱包組
1
17 E5302-700-000 HOD BOX PACKAGING BOX
ＨＯＤ ＢＯＸ外装ダンボール箱
(1)
18 E6953-861-B00 CONTENT LABEL
コンテント ラベル
2
19
#01
E0120-KS7-1AA INSTRUCTION MANUAL(ENGLISH)
ＫＳ−１７００取説（英文）
1
20
#01
E0120-KS7-0A0 INSTRUCTION MANUAL(JAPANESE)
ＫＳ−１７００取説（和文）
1
21
#02
E0120-KS8-1AA INSTRUCTION MANUAL (JAPANESE)
ＫＳ−１７１０取説（英文）
1
22
#02
E0120-KS8-0A0 INSTRUCTION MANUAL (ENGLISH)
ＫＳ−１７１０取説（和文）
1
23 J1066-000-00C HEXAGONAL WRENCH KEY 2.5
六角棒スパナ ２．５
1
24 G5003-163-000 HEXAGONAL WRENCH (3MM)
六角棒スパナ３ＭＭ
1
25 B9142-372-000 HEXAGONAL WRENCH (7.1X8.1)
六角棒スパナ （７．１Ｘ８．１）
1
26 B9143-372-000 WRENCH (7.1 X 8.1)
両口スパナ （７．１Ｘ８．１）
1
27 J1079-000-000 BALL RUBBER
ボールドライバ
1
28 J1080-000-000 BOLL SCREWDRIVER
ボールドライバ
1
29 MAI-17002000 RECESSED HEAD DRIVER (NO.1)
十字ねじ回し（一番）
1
30 E5010-715-000 ACCESSORY CARTON CASE
添付品カートンケース
1
31 E5002-721-000 KEYBOARD PACKAGE BOX
キーボード梱包箱
1
32
#03
HX-0006500-0C CABLE BAND
束線バンド
5
33 G5407-161-000 HEXAGONAL ROD SPANNER
六角棒スパナ
1
34 E5010-855-000 SOFT SPATULA
ソフトヘラ
1
35
#03
J1067-000-000 OILER
油差し
1
36 E5005-855-000 SQUEEGEE FIXING PLATE
スキージ固定プレート
1
37 SL-6082092-TN BOLT
座金付き六角穴ボルト
3
38 E4579-855-0A0 SOLVENT FUNNEL ASM.
ソルベント漏斗組
1
39
#04
PJ-0700000-01 SOCKET
ソケット
1
40
#04
161-21907 HOSE BAND
ホースバンド
1
41
#03
B9121-220-0A0 OILER (CONTAINING NO.2 OIL)
油差し Ｎ０２入り
1
42 MGR-EAS400G0 GREASE
グリース
1
- 83 -
OPTION
オプション

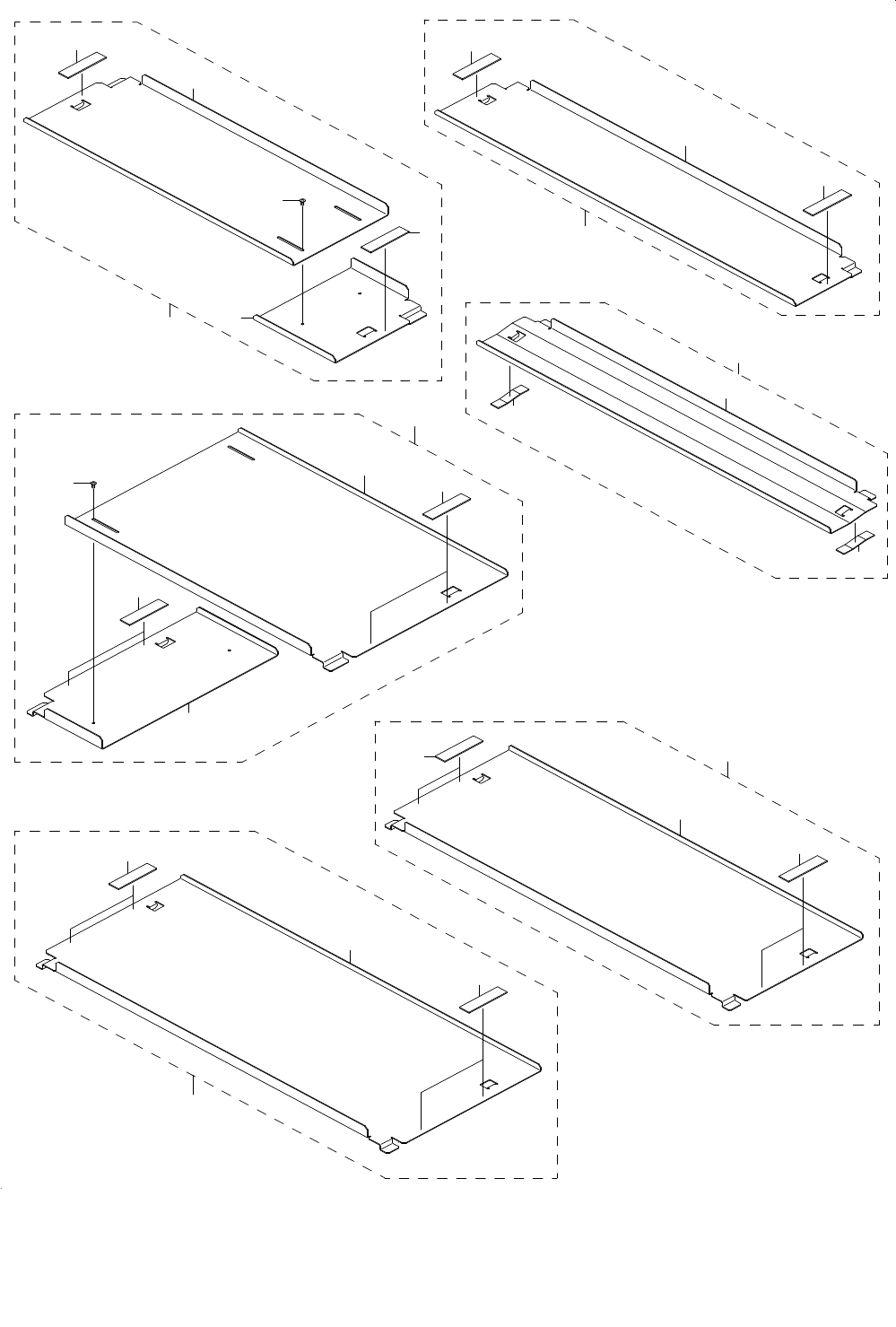

43. DROP PREVENTION COVER COMPONENTS
半田落下防止カバー関係
2
5
5
1
8
7
6
10
12
11
4
13
13
9
15
16
16
14
18
19
19
17
21
22
20
22
8
3
- 84 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 E3601-855-0A0 DROP PREVENTION COVER FM ASM.
はんだ落下防止カバーＦＭ組
1
2 E3601-855-000 DROP PREVENTION COVER FM
はんだ落下防止カバーＦＭ
(1)
3 E3602-855-000 DROP PREVENTION COVER FMR
はんだ落下防止カバーＦＭＲ
(1)
4 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
(2)
5 E3607-855-000 DROP PREVENTION COVER MAGNET
落下防止カバーマグネット
(2)
6 E3603-855-0A0 DROP PREVENTION COVER FL ASM.
はんだ落下防止カバーＦＬ組
1
7 E3603-855-000 DROP PREVENTION COVER FL
はんだ落下防止カバーＦＬ
(1)
8 E3607-855-000 DROP PREVENTION COVER MAGNET
落下防止カバーマグネット
(2)
9 E3604-855-0A0 DROP PREVENTION COVER RM ASM.
はんだ落下防止カバーＲＭ組
1
10 E3604-855-000 DROP PREVENTION COVER RM
はんだ落下防止カバーＲＭ
(1)
11 E3605-855-000 DROP PREVENTION COVER RMR
はんだ落下防止カバーＲＭＲ
(1)
12 SM-0040801-SC SCREW
トラスねじ Ｍ４ Ｌ＝８
(2)
13 E3607-855-000 DROP PREVENTION COVER MAGNET
落下防止カバーマグネット
(4)
14 E3606-855-0A0 DROP PREVENTION COVER RL ASM.
はんだ落下防止カバーＲＬ組
1
15 E3606-855-000 DROP PREVENTION COVER RL
はんだ落下防止カバーＲＬ
(1)
16 E3607-855-000 DROP PREVENTION COVER MAGNET
落下防止カバーマグネット
(4)
17 E3611-855-0A0 DROP PREVENTION COVER 29F ASM.
はんだ落下防止カバー２９Ｆ組
1
18 E3611-855-000 DROP PREVENTION COVER 29F
はんだ落下防止カバー２９Ｆ
(1)
19 E3607-855-000 DROP PREVENTION COVER MAGNET
落下防止カバーマグネット
(2)
20 E3612-855-0A0 DROP PREVENTION COVER 29R ASM.
はんだ落下防止カバー２９Ｒ組
1
21 E3612-855-000 DROP PREVENTION COVER 29R
はんだ落下防止カバー２９Ｒ
(1)
22 E3607-855-000 DROP PREVENTION COVER MAGNET
落下防止カバーマグネット
(4)
