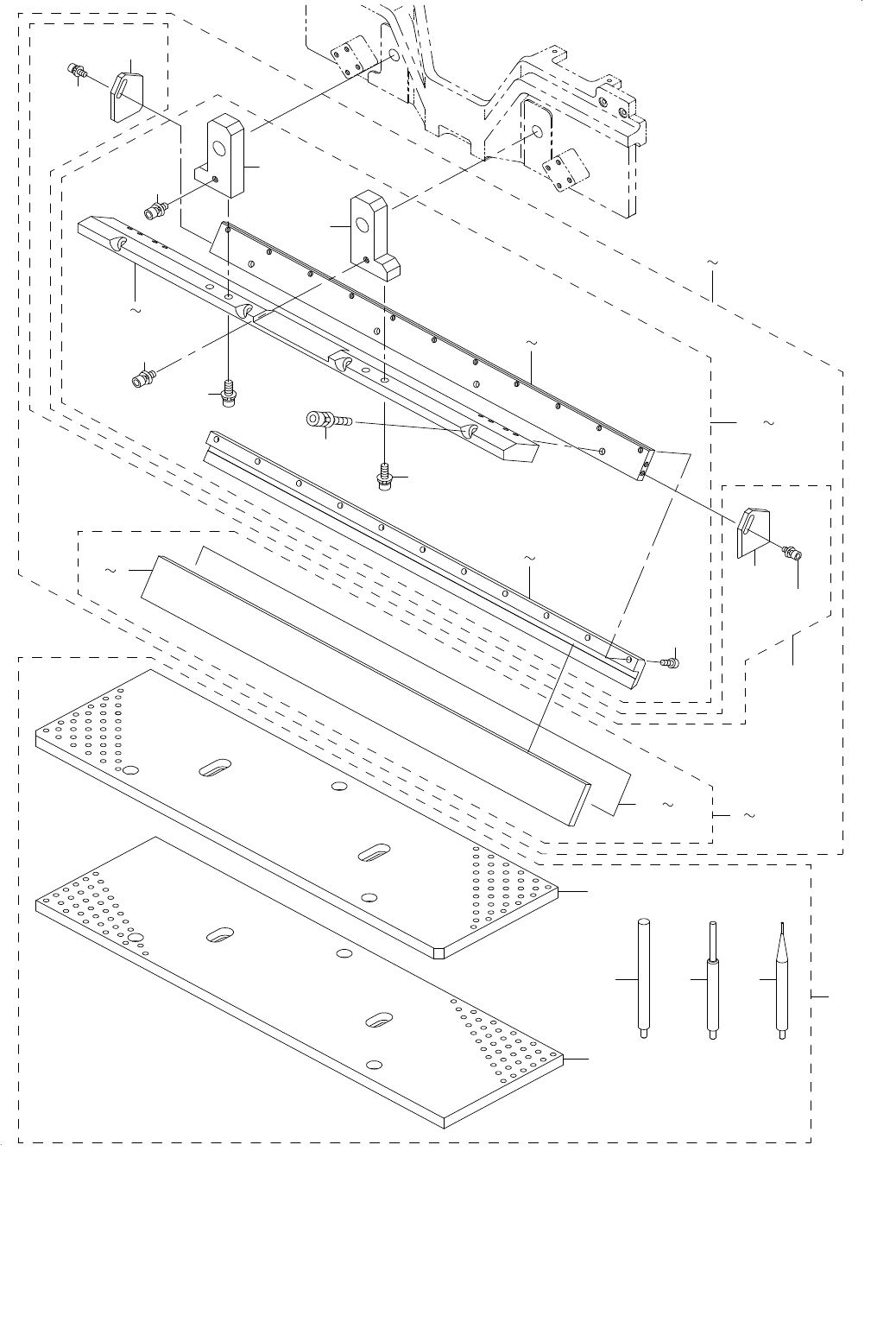

46. METAL SQUEEGEE & BU PLUG PIN COMPONENTS
メタルスキージ・ＢＵ プラグピン関係
17 19
34
31
32
33
13
15
1
3
16
16
20
20
21
23
7 9
25
27
28
30
29
29
24
38
39
40
35
36
37
10
12
4 6
- 90 -
NOTE( 注記 ) #01....SELECTIVE PARTS 選択部品
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1
#01
E3261-855-0B0 METAL SQUEEGEE (L-430) WHOLE ASM
メタルスキージ（Ｌ−４３０）総組
1
2
#01
E3262-855-0B0 METAL SQUEEGEE (L-350) WHOLE ASM
メタルスキージ（Ｌ−３５０）総組
1
3
#01
E3263-855-0B0 METAL SQUEEGEE (L-200) WHOLE ASM
メタルスキージ（Ｌ−２００）総組
1
4 E3261-855-0A0 METAL SQUEEGEE (L=430) ASM
メタルスキージ（Ｌ＝４３０）組
(1)
5 E3262-855-0A0 METAL SQUEEGEE (L=350) ASM
メタルスキージ（Ｌ＝３５０）組
(1)
6 E3263-855-0A0 METAL SQUEEGEE (L=200) ASM
メタルスキージ（Ｌ＝２００）組
(1)
7 E3281-855-000 METAL SQUEEGEE SPACER (L=430)
メタルスキージスペーサ（Ｌ＝４３０）
(1)
8 E3282-855-000 METAL SQUEEGEE SPACER (L=350)
メタルスキージスペーサ（Ｌ＝３５０）
(1)
9 E3283-855-000 METAL SQUEEGEE SPACER (L=200)
メタルスキージスペーサ（Ｌ＝２００）
(1)
10 E3261-855-000 METAL SQUEEGEE (L=430)
メタルスキージ（Ｌ＝４３０）
(1)
11 E3262-855-000 METAL SQUEEGEE (L=350)
メタルスキージ（Ｌ＝３５０）
(1)
12 E3263-855-000 METAL SQUEEGEE (L=200)
メタルスキージ（Ｌ＝２００）
(1)
13 E3232-855-0A0 SQUEEGEE HOLDER (L=430) ASM.
ＳＨホルダ−（Ｌ＝４３０）組
(1)
14 E3212-855-0A0 SQUEEGEE HOLDER (L=350) ASM.
ＳＨホルダ−（Ｌ＝３５０）組
(1)
15 E3202-855-0A0 SQUEEGEE HOLDER (L=200) ASM.
ＳＨホルダ−（Ｌ＝２００）組
(1)
16 E3226-855-000 SH GUIDE
ＳＨガイド
(2)
17 E3234-855-000 SH RIB (L=430)
ＳＨリブ（Ｌ＝４３０）
(1)
18 E3214-855-000 SH RIB (L=350)
ＳＨリブ（Ｌ＝３５０）
(1)
19 E3204-855-000 SH RIB (L=200)
ＳＨリブ（Ｌ＝２００）
(1)
20 SL-6051692-TN BOLT
座金付き六角穴ボルト
(4)
21 E3231-855-000 SH FRONT (L=430)
ＳＨフロント（Ｌ＝４３０）
(1)
22 E3211-855-000 SH FRONT (L=350)
ＳＨフロント（Ｌ＝３５０）
(1)
23 E3201-855-000 SH FRONT (L=200)
ＳＨフロント（Ｌ＝２００）
(1)
24 SM-6041002-TN BOLT
六角穴ボルト
(11)
25 E3232-855-000 SH REAR (L=430)
ＳＨリア（Ｌ＝４３０）
(1)
26 E3212-855-000 SH REAR (L=350)
ＳＨリア（Ｌ＝３５０）
(1)
27 E3202-855-000 SH REAR (L=200)
ＳＨリア（Ｌ＝２００）
(1)
28 SL-6053592-TN BOLT
座金付き六角穴ボルト
(4)
29 SL-6051292-TN BOLT
座金付き六角穴ボルト
(2)
30 E3223-855-0A0 SQUEEGEE GUIDE A ASM.
スキ−ジガイドＡ組
(1)
31 SM-6041002-TN BOLT
六角穴ボルト
(2)
32 E3224-855-000 SQUEEGEE GUIDE AR
スキ−ジガイドＡＲ
(1)
33 SM-6041002-TN BOLT
六角穴ボルト
(2)
34 E3223-855-000 SQUEEGEE GUIDE AL
スキ−ジガイドＡＬ
(1)
35 E2260-855-0A0 BU PLUG PIN SELECTION ASM.
ＢＵプラグピンセンタク組
1
36 E2260-855-000 BU PLUG PIN PLATE 1515
ＢＵプラグピンプレ−ト１５１５
(1)
37 E2261-855-000 BU PLUG PIN PLATE 2010
ＢＵプラグピンプレ−ト２０１０
(1)
38 E2270-855-000 BU PLUG PIN 80
ＢＵプラグピン８０
(1)
39 E2271-855-000 BU PLUG PIN 40
ＢＵプラグピン４０
(1)
40 E2272-855-000 BU PLUG PIN 15
ＢＵプラグピン１５
(1)
