用户手册 ASM ProcessLens
02/2017
4 设置与调试
4.3 安装设备
57
► 让叉车与 PCB 传送导轨呈正确的角度并打开货叉，直到设备的接触表面均匀落在货叉上。
警告
有受伤的危险
抬升设备之前，必须注意以下几个要点，以免设备发生无法修复的损坏
► 货叉必须与 PCB 传送导轨平行对准。
► 确保全程压紧货叉。不要挤压电缆。设备支撑板中央区域有一个风扇。如果货叉运行不
顺畅，可能会在抬升设备时触碰到风扇（而非支撑板），从而损坏风扇。
► 货叉打开的角度必须确保货叉仍在设备下方的接触区域内（见图 4.1.5.3 "设备上的叉
车插入点" [}52]）。
► 不要增加货叉间的距离，抬升设备时货叉必须位于该接触表面内。否则会导致设备机架
变形和/或损坏电缆和导线。
► 确保抬升设备时，载荷均匀分配在货叉上。
► 在货叉和设备之间应有一个坚固的支撑，这样可以防止设备在抬升时被倾翻。这样做还
可以防止下放时将受力点都加到设备的一个支脚上，从而避免了设备支脚的固定装置发
生变形。我们建议在抬升机贴片时，应另安排一人观察整个过程，确保设备被叉车抬起
时不会向一侧倾翻。
警告
运输设备
运输设备时，确保所有的支脚已完全离开地面。否则，支脚会与地面摩擦，并撞上障碍物。
这会损坏设备机架上的支脚固定装置。
► 用叉车将设备抬起约 35 cm。这可防止在设备支脚意外落下时不会伤害到您的脚部。
4.3.3 安装附属部件
设备交付时一同提供的显示器、键盘、塔灯均未被装配。安装这些元件的操作如下：
●
要安装塔灯，参见第 4.3.3.2 "安装塔灯" [}57] 节。
●
要安装显示器，参见第 4.3.3.3 "固定显示器" [}57] 节。
► 挂住键盘固定装置后连接键盘
4.3.3.1 检查和设置保护盖开关
► 检查保护盖开关的功能（见第 2.5.2.3 "设备上的保护开关的位置" [}34] 节）。
► 如果必要，请调整保护盖开关（参见《维修手册》）。
4.3.3.2 安装塔灯
► 取下塔灯座上的盖。
► 固定贴片机和塔灯之间的连接器。
► 将塔灯插到灯座内。
► 安装塔灯盖。
4.3.3.3 固定显示器
► 使用 4x M4 x 8mm 带垫圈的螺钉将显示器安装并紧固到支架上。
► 插入电缆。
► 插入并紧固 VGA 电缆的螺钉。
4 设置与调试
4.3 安装设备
用户手册 ASM ProcessLens
02/2017
58
4.3.4 工具和设备
调整设备的高度时需要以下工具和设备：
●
开口扳手 SW 19、SW 30、SW 36
●
一个或两个设备水平仪：精度 0.02 mm/m
●
叉车（有关规格见 4.1.4.3 "运输方式" [}51] 节）。
4.3.5 调整设备高度
设备上的 PCB 传送导轨高度可设置为以下范围内的任意值：
●
900 mm ± 15 mm
●
930 mm ± 15 mm
●
950 mm ± 15 mm
注意
支脚垫
当 PCB 传送导轨高度为 950 ± 15 mm 时，需要使用支脚垫以确保 ASM ProcessLens 的测
量精度和稳定性。
提示
PCB 传送导轨高度
PCB 传送导轨高度是指 PCB 传送导轨传送带顶部边缘与设备支脚底部边缘之间的距离。
用户手册 ASM ProcessLens
02/2017
4 设置与调试
4.3 安装设备
59
4.3.5.1 预设设备支脚的高度
设备直立高度为 4 英尺。

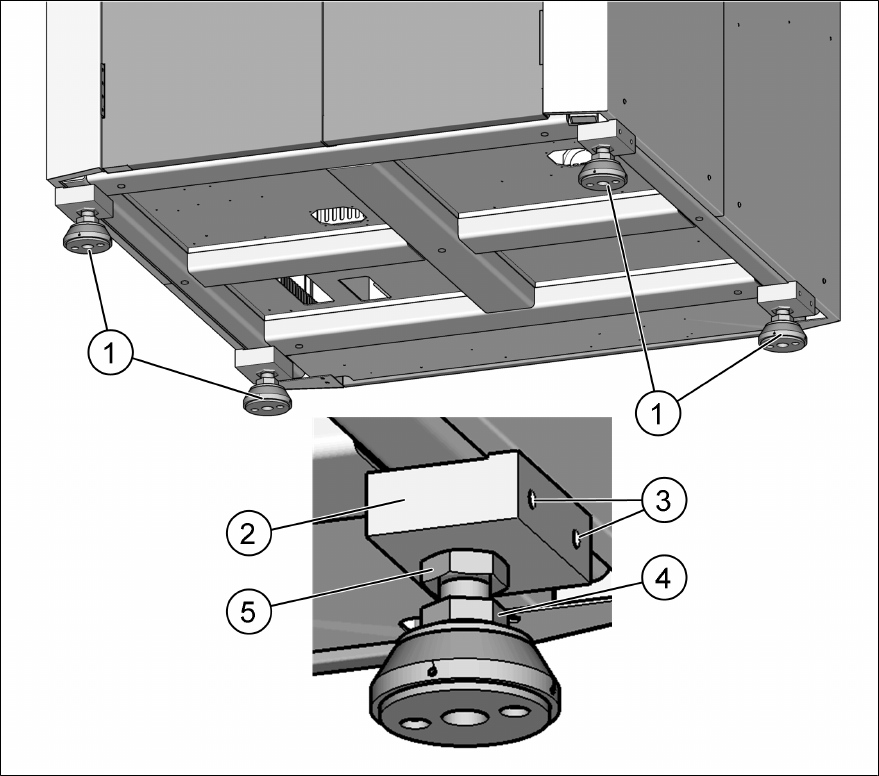

图39: 预设设备支脚的高度
1 设备支脚 2 包装和支座挡块
3 包装 M10 x 20 4 M24 x M36 螺母
5 M24 x M36 螺母
► 测量 PCB 传送导轨的大致高度。
► 用叉车将 ASM ProcessLens 抬起。
► 用开口扳手 (36 mm) 松开两个夹紧螺母（4 和 5）。
► 通过底部螺母 (4) 转动 ASM ProcessLens 支脚 (1)，以使设备达到所需的 PCB 传送导轨高
度。
► 对另外三个支脚重复以上操作。
► 现在，用叉车小心放低设备，直至设备支脚平稳地接触到地面。应始终有第二个人在现场，确
保设备下降时保持稳定。
参阅:
2 预设设备支脚的高度 [}59]
