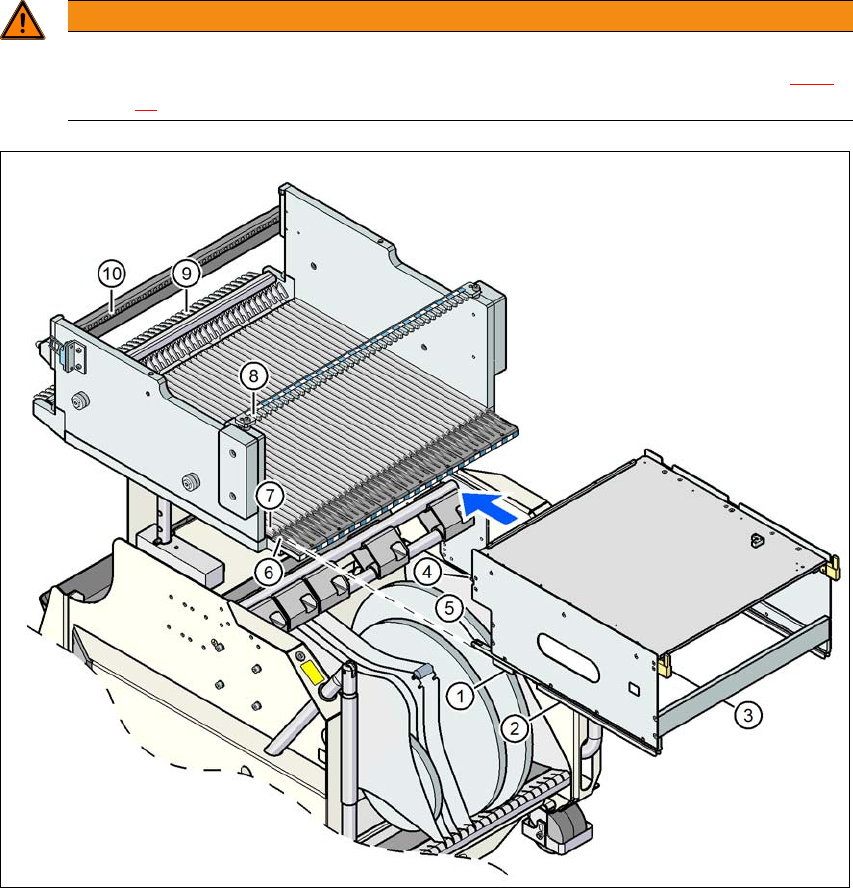

Kuva 3.9 - 22 Tasomakasiinien kannattimen käyttö SIPLACE X -sarjan komponenttivaunun yhteydessä
VAROITUS
Paikoituspaikkojen täyttäminen!
Noudata paikoituspaikkojen täyttämistä koskevia turvallisuusohjeita kappaleessa 2.6.6
sivllau 94
.
(1) Etummainen liukujohde (6) sisäänvientiohjain
(2) Taaempi liukujohde (7) Liukukisko (omega-profiili)
(3) Keskitystappi "takana" (8) Kolot keskityslistassa keskitystappia "takana"
varten
(4) keskitystappi "edessä" (9) lukitussalvat
(5) Lukitusrulla (10) Komponenttipöydän keskitysporaukset keski-
tystappia "edessä" varten
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.10 Komponenttivaunu Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
210
3.10 Komponenttivaunu
Tuotenro: 00119722-xx, Komponenttivaunu SIPLACE X -Serie
SIPLACE X -sarjan automaatteihin voi telakoida neljä SIPLACE X -sarjan komponenttivaunua.
3

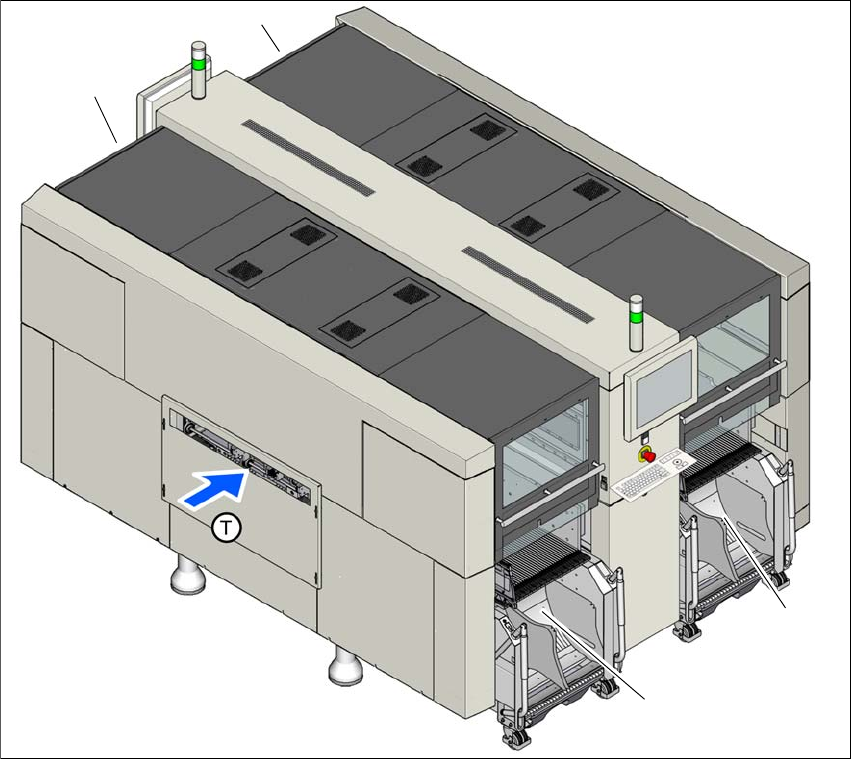

Kuva 3.10 - 1 Komponenttivaunujen paikoituspaikat (esimerkki: SIPLACE X4i S)
(1) Paikoituspaikka 1
(2) Paikoituspaikka 2
(3) Asettelupaikka 3
(4) Paikoituspaikka 4
(T) Piirilevyn kuljetussuunta
Komponenttivaunut ovat itsenäisiä moduuleja, jotka voidaan varustaa ulkoisella varustelupaikalla
syöttömoduuleilla. Komponenttivaunun vaihto vaatii siksi vain tuotantoprosessin lyhyen keskeyt-
tämisen.
(1)
(4)
(2)
(3)
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.10 Komponenttivaunu
211
3
Kuva 3.10 - 2 Komponenttivaunu, SIPLACE X-sarja, 950 mm:n PL-kuljetuskorkeudella
3
(1) Reiät PL-kuljetuskorkeuksia varten 900, 930 ja 950 mm ohjauspylväissä.
(2) tukipalikka
(3) komponenttipöytä
(4) Kytkentäkieleke komponenttivaunun sisäänvetoyksikössä olevan turvakytkimen kytkemiseen
