Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.9 Automaatin energiatila pääkyt kimen poiskytkem isen jälkeen 103 2 Kuva 2.9 - 3 Virransyöttömoduuli, näkymä sivulta (…

2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

2.9 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014

102

2.9.1 Pääkytkin kytketty pois päältä - Automaatti kytketty kiinni verkkoon

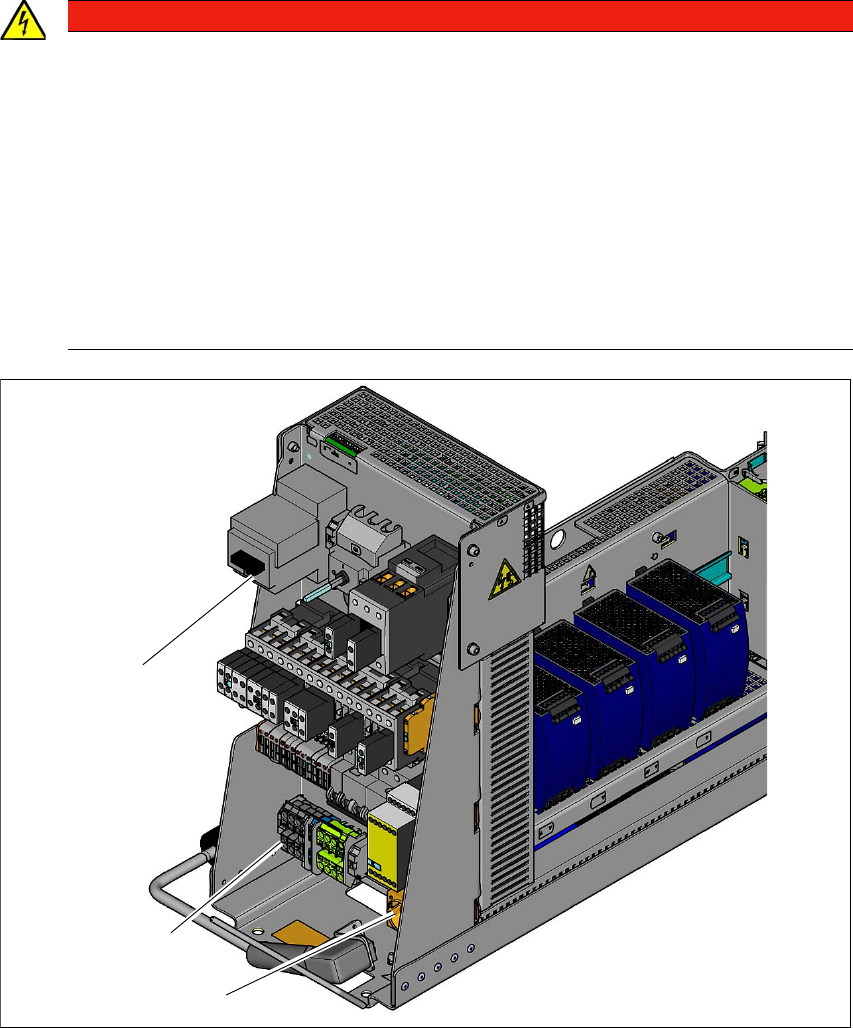

Kuva 2.9 - 2 Virransyöttömoduuli, etupuoli

(1) Huoltopistorasia (X102)

(2) Verkkoliitännän liittimet (X100)

(3) Pääkytkin (Q1)

VAARA

Jännitteiden aiheuttama hengenvaara!

Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin

kuin huomattaviin esinevahinkoihin.

Poiskytketystä pääkytkimestä huolimatta seuraavat komponentit vielä johtavat hengen-

vaarallisia jännitteitä:

– Pääkytkimen Q1 verkkoliitännän liittimet L1, L2 ja L3 muuntajayksikössä

– Huoltopistorasia X98

– Huoltopistorasia X102 automaattisulakkeen F1 ollessa kytkeytynyt

– Kaikkien yksittäisjohtimien väri, jotka johtavat virtaa myös pääkytkimen ollessa pois

kytkettynä, on ruskea.

(3)

(1)

(2)

Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus

Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.9 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen

103

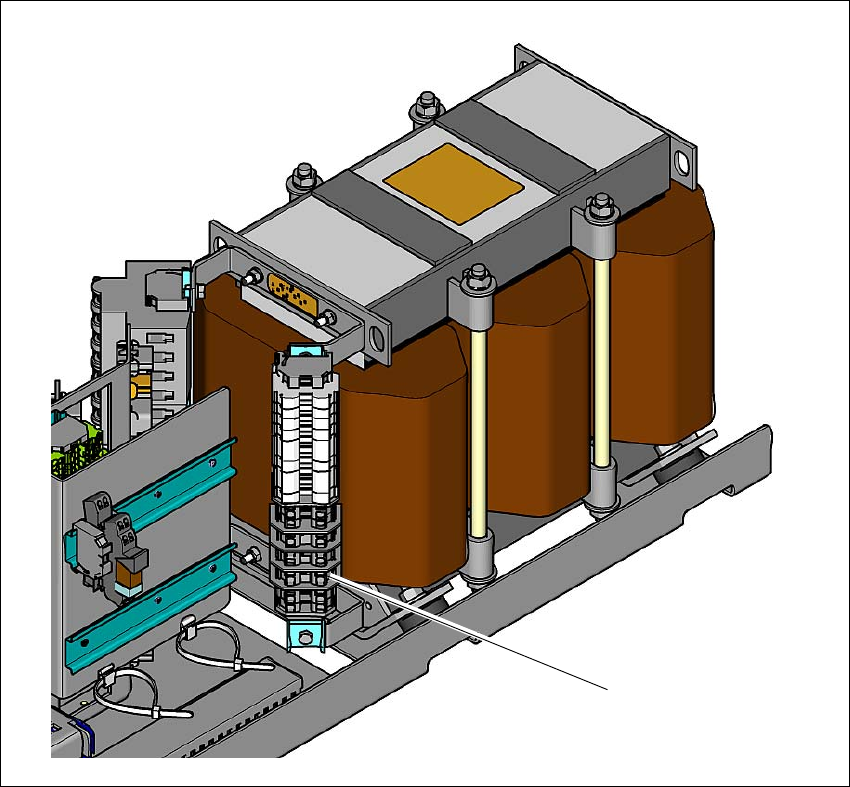

Kuva 2.9 - 3 Virransyöttömoduuli, näkymä sivulta

(1) Muuntajan ensiöliittimet maakohtaisten verkkojännitteiden yhdistämiseen.

Seuraava taulukko ilmoittaa jännitteet rakenneryhmissä, kun pääkytkin on kytketty pois päältä,

automaatti jää kuitenkin verkkoon kiinni kytketyksi.

(1)

2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja

2.9 Automaatin energiatila pääkytkimen poiskytkemisen jälkeen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014

104

2.9.2 Pääkytkin kytketty pois päältä - Automaatti kytketty irti verkosta

Automaatti on vähäisiin virransyöttömoduulissa oleviin jäännösjännitteisiin saakka sähköisesti

energiaton.

2.9.3 Paineilmaolosuhteet automaatissa pääkytkimen pois kytkemisen jälkeen

Pääkytkimen poiskytkemisen (kohta 1 kuvassa 2.9 - 1, sivu 101), poiskytkemisen tai automaatin

verkkojännitteen katkeamisen yhteydessä paineilmayksikön sähkötoiminen pääventtiili (kohta 1

kuvassa 2.8 - 1

, sivu 100 ), sulkeutuu. Paine putoaa 5 sek. sisällä 0 MPa (0 bariin).

Rakenneryhmä Jännite

Liitinkenttä X100

Liittimet L1, L2, L3

3 x 200 V~

3 x 208 V~

3 x 220 V~

3 x 230 V~

3 x 380 V~

3 x 400 V~

3 x 415 V~

Huoltopistorasia X102

115 V~

120 V~

130 V~

156 V~

220 V~

230 V~

240 V~

Automaattisulake F1
