3.3.1.1 Mittatietojen yleiskuva
3
Kuva 3.3 - 1 Mittatietojen yleiskuva - esimerkki: SIPLACE X2 S / X3 S / X4 S
Esimerkki:
(1) Pituus = 1948 mm
(2) Leveys = 2647 mm
(3) Korkeus = 1852 mm
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.3 Mitat ja paino
127
3.3.1.2 Avatun suojakannen korkeus
3
Kuva 3.3 - 2 Avatun suojakannen korkeus - mitat millimetreinä (esimerkki:SIPLACE X4i S)
Ilmoitetut mitat koskevat piirilevyjen suurinta mahdollista kuljetuskorkeutta 950 mm.
(1) Korkeus vaihtelee asetetun piirilevyjen kuljetuskorkeuksen perusteella.
– piirilevyjen kuljetuskorkeus 900 mm = 195 mm ± 15 mm
– piirilevyjen kuljetuskorkeus 930 mm = 225 mm ± 15 mm
– piirilevyjen kuljetuskorkeus 950 mm = 245 mm ± 15 mm
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.3 Mitat ja paino Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
128
3.3.2 Komponenttivaunujen järjestelyalueiden säteet
3

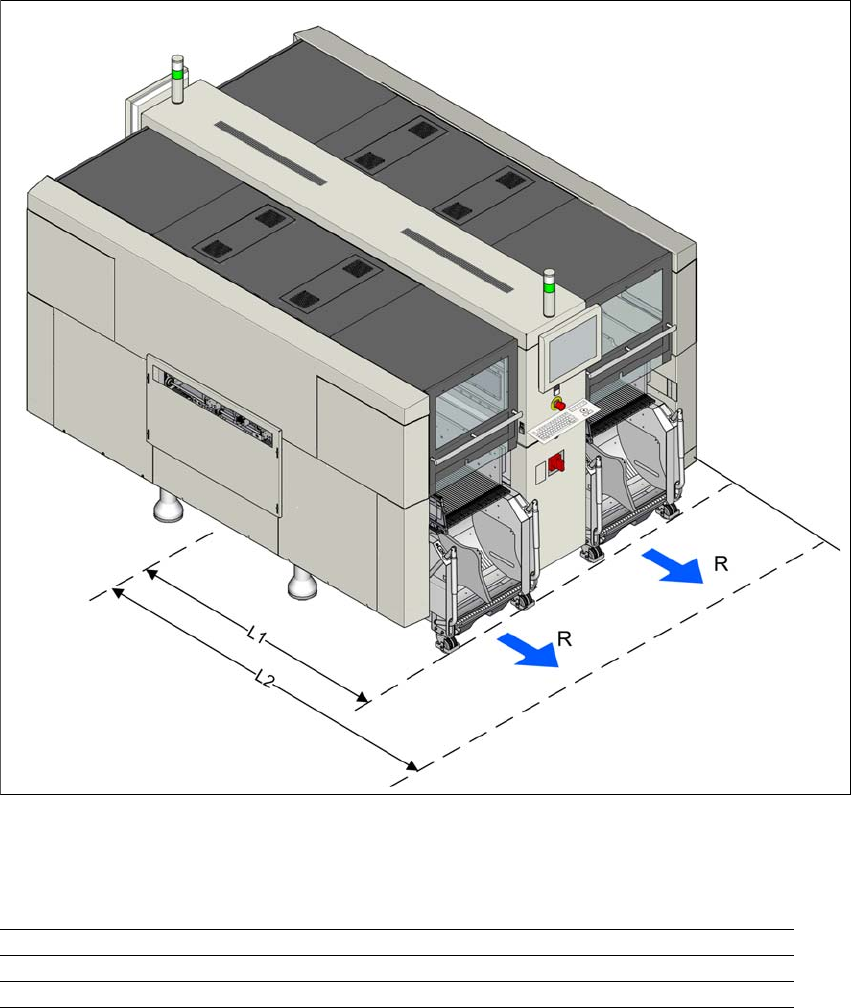

Kuva 3.3 - 3 Komponenttivaunujen järjestelyalueen säteet X-sarjan automaattien yhteydessä
Komponenttivaunujen järjestelyalueen säteet R X-sarjan automaattien yhteydessä ovat:
3
3
3
Järjestelyalueen säde R, paikoituspaikan asema 600 mm
Etäisyys L1: koneen keskustasta komponenttivaunun X ulkoreunaan 1470 mm
Etäisyys L2: Koneen keskustasta seinään 2070 mm
