3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja 3.4 Moduulien yleiskuva Ohjelmistovers iosta 706.1 SP1 alkaen Painos 10/2014 130 3.4 Moduulien yleiskuva 3 3 Kuva 3.4 - 1 Moduulien yleiskuv a - esimerkki: SIPLACE…
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.3 Mitat ja paino
129
3.3.3 painopiste
3

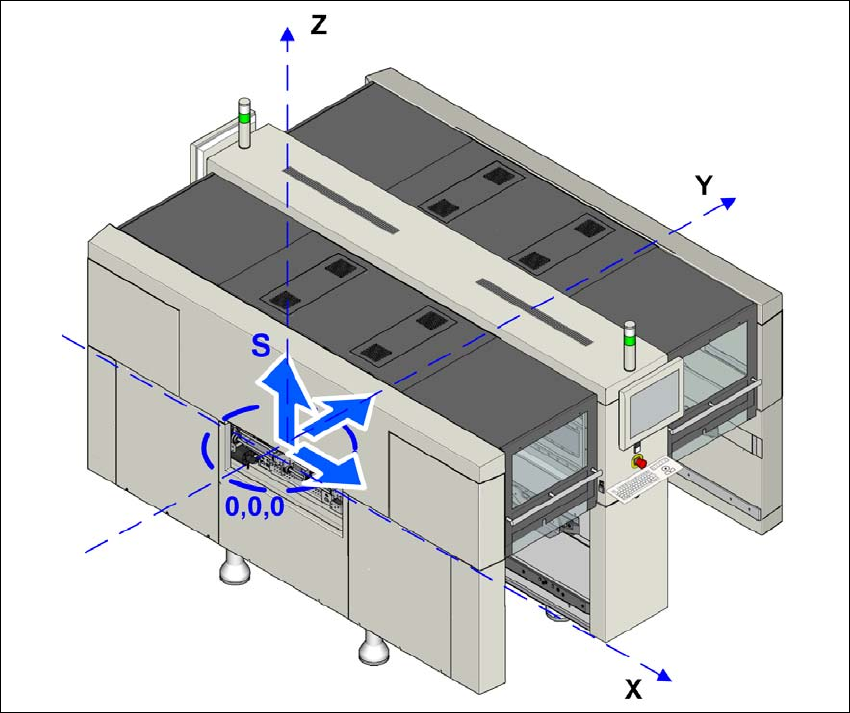

Kuva 3.3 - 4 Painopiste millimetreinä (esimerkki: SIPLACE X2 S / X3 S / X4 S)
X-koordinaatti 0 mm
Y-koordinaatti 0mm
Z-koordinaatti 630 mm
Nämä painopisteen koordinaatit koskevat automaattia, jonka piirilevyjen kuljetuskorkeus on
900 mm.
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.4 Moduulien yleiskuva Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
130
3.4 Moduulien yleiskuva
3
3

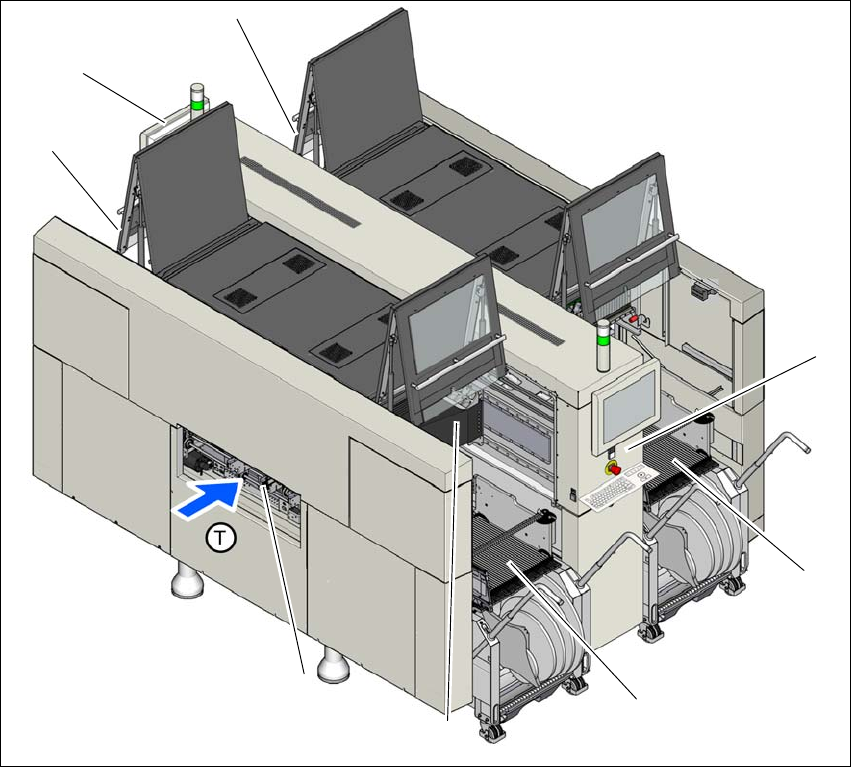

Kuva 3.4 - 1 Moduulien yleiskuva - esimerkki: SIPLACE X3 S
(1) Paikoituspaikka 1, varustettu komponenttivaunulla, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(2) Paikoituspaikka 2, varustettu komponenttivaunulla, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(3) Paikoituspaikka 3, varustettu sisäänvetoyksiköllä, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(4) Paikoituspaikka 4, varustettu sisäänvetoyksiköllä, nauhaleikkurilla, tyhjän nauhan ohjainka-
navalla
(5) Ladontapäällä varustettu portaali paikoituspaikassa 1
(6) Näyttöyksikkö ja näppäimistö ( 2x)
(7) Piirilevykuljetin
(T) Piirilevyn kuljetussuunta
(1)
(2)
(3)
(4)
(6)
(7)
(7)
(5)
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.5 Ladontapää
131
3.5 Ladontapää
3.5.1 SIPLACE SpeedStar C&P20 High Speed -ladontaa varten
3
Kuva 3.5 - 1 SIPLACE SpeedStar - toimintoryhmät, osa 1
(1) DP-käyttö, 20 käyttöä
(2) Piirilevy "pitopiirin vakuumianturi"
(3) Paineilmaliitäntä poiminta-/ladonta- ja pitopiirin 20 venturisuuttimelle
(4) Johto paineensäätöventtiilin poistoilmalle (7)
(5) palautussylinteri
(6) Z-moottori (lineaarimoottori)
(7) paineensäätöventtiili
