Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.5 Ladontapää 143 3.5.5.3 Kuvaus Jokaisella Collect&Place-päällä on oma vakuumintuott aja, joka syöttää pi…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.5 Ladontapää Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
142
3.5.4 Komponenttien poistosäiliön anturi
Komponenttien poistosäilön anturi vahtii, istuuko poistosäilö kunnolla kannattimessaan.
– Jos poistosäilö ei istu kunnolla, automaattia ei voi käynnistää.
– Jos poistosäilö hyppää pidikkeestään ladontaprosessin aikana, automaatti pysäytetään heti
päätörmäyksen estämiseksi.
3.5.5 Vakuumipumppu
3.5.5.1 Yleistä
Vakuumupumput on asennettu koneen jalustaan, paikoituspaikkaan 1 ja paikoituspaikkaan 4 kuu-
luvien komponenttien sisäänvetoyksiköiden taakse.
3

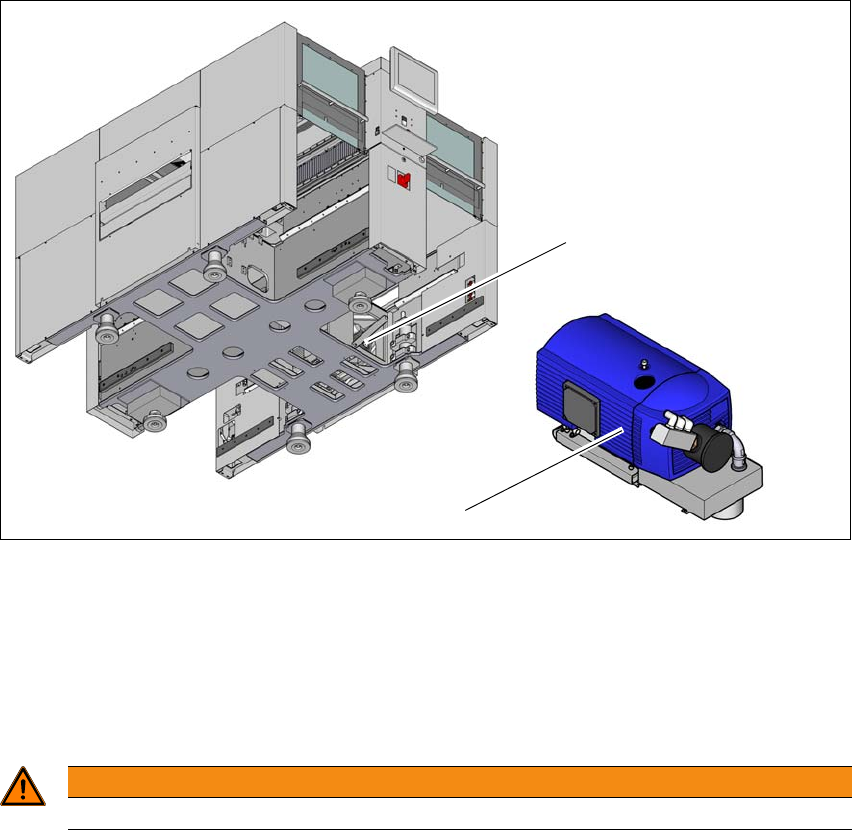

Kuva 3.5 - 6 Yleiskuva - vakuumipumppu
(1) Vakuumipumpun asennuspaikka
(2) Vakuumipumppu
3.5.5.2 Vakuumipumppua koskevia turvallisuusohjeita
3
(1)
(2)
VAROITUS
Noudata mukana toimitetun käyttöohjeen sisältämiä turvallisuusohjeita.
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.5 Ladontapää
143
3.5.5.3 Kuvaus
Jokaisella Collect&Place-päällä on oma vakuumintuottaja, joka syöttää pito- ja ladontapiiriin tar-
vittavan vakuumin. Ladontapäiden vakuumintuottavat toimivat venturi-periaatteella. Vakuumipum-
pun käyttö SpeedStar-pään (C&P20/M/P) yhteydessä pienentää paineilman kulutusta
huomattavasti. Yksi vakuumipumppu pystyy huolehtimaan tyhjiön tuottamisesta kahden SpeedS-
tar-pään (C&P20/M/P) kohdalla. Siten laitteistossa käytetään enimmillään kahta vakuumipump-
pua (varustuksessa 4 C&P20/M/P-päätä). Juoksevat käyttökustannukset alenevat
energiakustannusten suuruuden mukaan
Vakuumipumppu kytkeytyy päälle ja pois päältä koneen päälle- ja poiskytkennän yhteydessä.
Aseman ohjelmisto ottaa poiskytkennän yhteydessä automaattisesti huomioon 6 minuutin jälki-
käyntiajan, minkä tarkoituksena on estää moottorin ylikuumeneminen.
3
3.5.5.4 Huoltamista koskevia huomautuksia
Noudata vakuumipumpun huoltamista koskevia lisäohjeita.
Perehdy tämän osalta aihetta käsittelevään kappaleeseen koneen kunnossapito-ohjeessa.
OHJE
Paineilman kulutusta koskevat arvot on ilmoitettu kappaleessa 3.2.4
, sivulla 124.
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.5 Ladontapää Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
144
3.5.6 SIPLACE MultiStar CPP
3
Kuva 3.5 - 7 SIPLACE MultiStar - kuva edestä, toimintoryhmät osa 1
(1) 12 segmenttinen tähti
(2) Segmentti integroidulla DP-käytöllä
(3) tähtikäytön momenttimoottori
(4) välijakajapiirilevy
(5) 12 DP-käytön ohjauspiirilevy
(6) Paineilmaliitäntä poiminta-/ladonta- ja pitopiirin venturisuuttimelle
