Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 706.1 SP1 alkaen Pai nos 10/2014 3.7 PL-kuljetinjärjestelmä 167 3.7.3 Joust avan PL-kaksoiskuljettimen rakenne Joustavassa kaksoiskuljetti mess…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.7 PL-kuljetinjärjestelmä Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
166
3.7.2 PL-yksittäiskuljettimen rakenne
Käyttäjä voi valita, sijaitseeko yksittäiskuljettimen kiinteä puoli oikealla tai vasemmalla. Kiinteän
sivuohjaimen voi asentaa teknisten tietojen mukaiseen paikkaan.
3

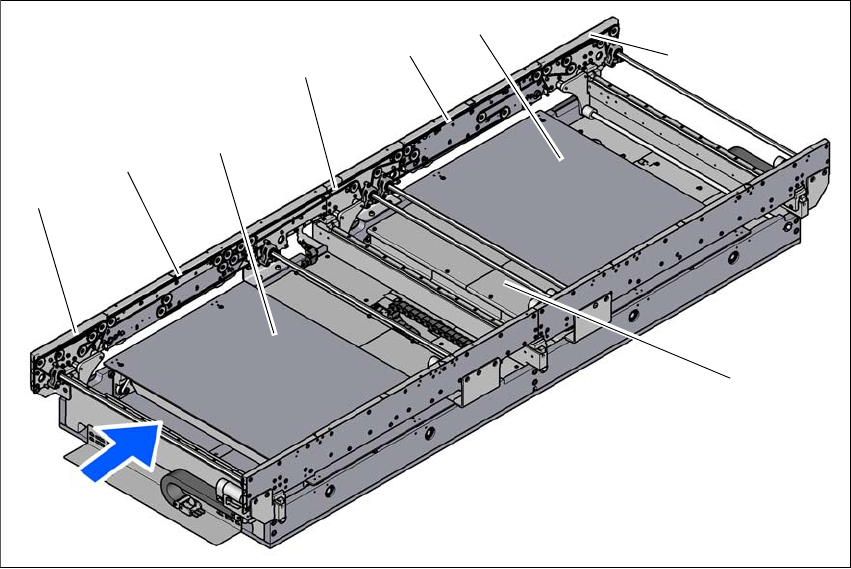

Kuva 3.7 - 1 PL-yksittäiskuljettimen rakenne
(1) syöttöhihna
(2) käsittelykuljetin 1
(3) nostopöytä 1
(4) Välikuljetin
(5) Käsittelykuljetin 2
(6) Nostopöytä 2
(7) Luovutuskuljetin
(8) Kuljetinten ohjausjärjestelmä (kannen alla)
(4)
(1)
(2)
(3)
(5)
(6)
(8)
(7)
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.7 PL-kuljetinjärjestelmä
167
3.7.3 Joustavan PL-kaksoiskuljettimen rakenne
Joustavassa kaksoiskuljettimessa on kaksi sähköisesti ja mekaanisesti toisistaan riippumatonta
kuljetinrataa. Kuljettimen kiinteä sivuohjain sijaitsee yleensä oikealla puolella. Käyttäjä voi valita,
sijaitseeko kaksoiskuljettimen kiinteä puoli oikealla tai vasemmalla. Kiinteän sivuohjaimen voi
asentaa teknisten tietojen mukaiseen paikkaan. PL-kaksoiskuljetinta voi käyttää tarpeen mukaan
joko yksittäis- tai kaksoiskuljettimena.
3
Kuva 3.7 - 2 PL-kaksoiskuljettimen rakenne
(1) syöttöhihna
(2) käsittelykuljetin 1
(3) nostopöytä 1
(4) Välikuljetin
(5) Käsittelykuljetin 2
(6) Nostopöytä 2
(7) Luovutuskuljetin
T1 Kuljetuskaista 1
T2 Kuljetuskaista 2
(7)
(1)
(2)
(3)
(T1)
(T2)
(4)
(5)
(6)
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.7 PL-kuljetinjärjestelmä Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
168
3.7.3.1 Joustava piirilevyjen kaksoiskuljetin - kuljetuskaistat ja kuljetustavat
Oikeanpuoleista (kuljetussuuntaan katsottuna) kuljetuskaistaa kutstutaan nimellä "Kuljetus 1", va-
semmanpuoleista kuljetuskaistaa puolestaan nimellä "Kuljetus 2" (ks. kuva 3.7 - 4
, sivu 169).
3.7.3.2 PL-kaksoiskuljetin tilassa "yksittäiskuljetin"
Kaksoiskuljetin voidaan konfiguroida suoraan yksittäiskuljettimeksi. Tätä varten toinen kuljetus-
kaistoista siirretään täysin kokoon ja poistetaan käytöstä (ks. kuva 3.7 - 3
). Tästä on tuloksena
enintään 510 mm kuljetusrataleveys.
3

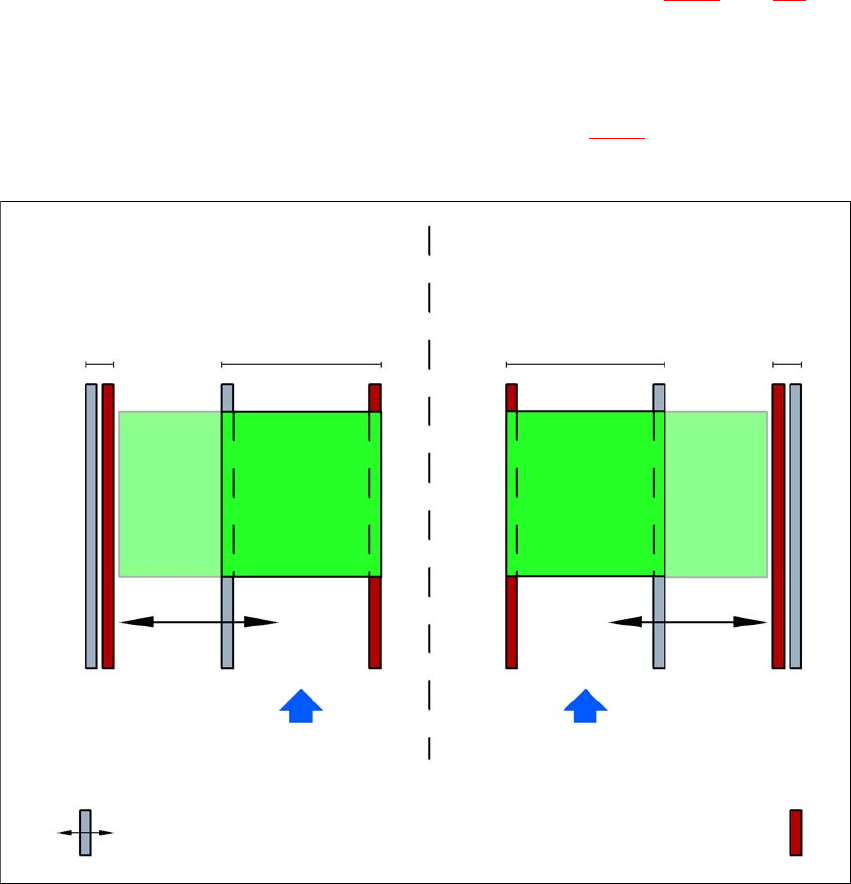

Kuva 3.7 - 3 Joustava kaksoiskuljetin tilassa "Yksittäiskuljetin"
Kaksoiskuljetin laajennetulla kuljetusradalla 2
(kiinteä kuljetinreuna vasemmalla)
Kuljetusrata 2 pois
käytöstä
Kuljetuskaista 1 Kuljetuskaista 2 Kuljetusrata 1 pois
käytöstä
Piirilevyn kuljetussuunta Piirilevyn kuljetussuunta
Kiinteät kuljetinreunat
Kaksoiskuljetin laajennetulla kuljetusradalla 1
(kiinteä kuljetusreuna oikealla)
Liikkuvat kuljetinreunat
