3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja 3.7 PL-kuljetinjärjestelmä Ohjelmisto ve rsiosta 706.1 SP1 alkaen Painos 10/2014 172 Piirilevyn kuperuus kuljetussuun nassa + piirilevyn p aksuus < 5,5 mm, piir…
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.7 PL-kuljetinjärjestelmä
171
3.7.5 Piirilevyn kuperuuden määritelmä
3.7.5.1 PL-kuperuus kuljetuksen aikana
LP-kuperuus kohtisuoraan kuljetussuuntaan nähden maks. 1% PL-diagonaalista, mutta ei yli 2
mm
3
Kiinteä lukitusreuna
Liikkuva lukitusreuna
Piirilevy
Kuljettimen reunalevy
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.7 PL-kuljetinjärjestelmä Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
172

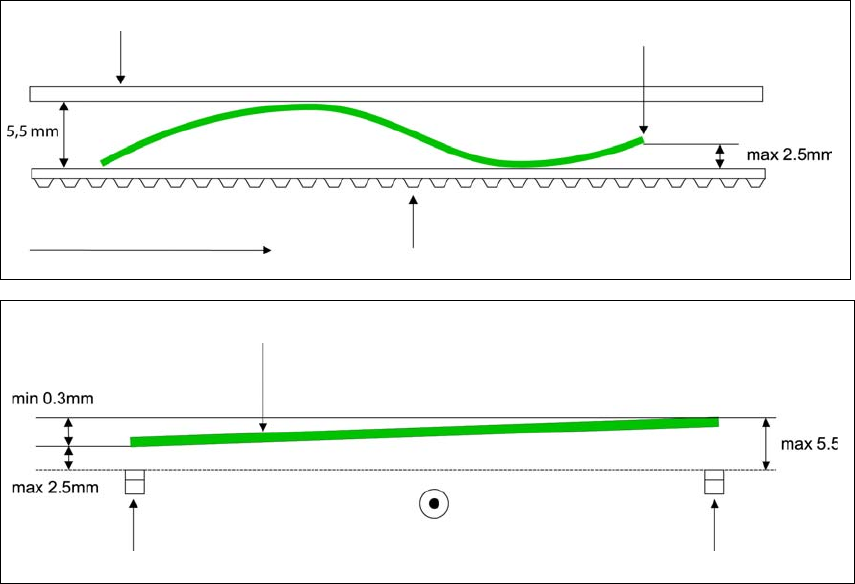

Piirilevyn kuperuus kuljetussuunnassa + piirilevyn paksuus < 5,5 mm, piirilevyn etureunan tai-
puma ylöspäin enintään 2,5 mm.
3
3
Kiinteä lukitusreuna
Kuljettimen hihna
Piirilevyn kuljetussuunta
Piirilevyn etureuna
Piirilevyn etureuna
Vasemmanpuoleinen kuljettimen hihna
Oikeanpuoleinen kuljettime
Piirilevyn kuljetussuunta
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.7 PL-kuljetinjärjestelmä
173
3.7.5.2 PL-kuperuus ladottaessa
Jos kuperuus on 2 mm, piirilevyn keskellä voi tulla ongelmia fokusoitaessa paikallisiin kohdistus-
merkkeihin ja mustepisteisiin. Digitaalikameran fokus on 2 mm. Kun kaikki toleranssit huomioi-
daan, tämä arvo pienenee arvoon 1,5 mm. Huomioi lisäksi, että kuperuus pienentää sallittua
komponenttikorkeutta.
3
3
PL-kuperuus alaspäin maks. 0,5 mm
3
Käytä tämän arvon saavuttamiseksi magneettipuikkotuentoja.
Liikkuva lukitusreuna
Kiinteä lukitusreuna
Piirilevy
Kuljettimen reunalevy
Piirilevy
Magneetti-
puikko-
tuenta
Liikkuva lukitusreuna
Kiinteä lukitusreuna
Kuljettimen reunalevy
0,5 mm
