3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja 3.9 X-syöttömoduulit SIPLACE X -sarjaan Ohje lmistoversiosta 706.1 SP 1 alkaen Painos 10/2014 190 3.9.2.7 Nauhansyöttömoduuli 24 mm X 3 Kuva 3.9 - 9 Nauhansyöttömo…
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.9 X-syöttömoduulit SIPLACE X -sarjaan
189
3.9.2.6 SIPLACE Smart Feeder 16 mm
3

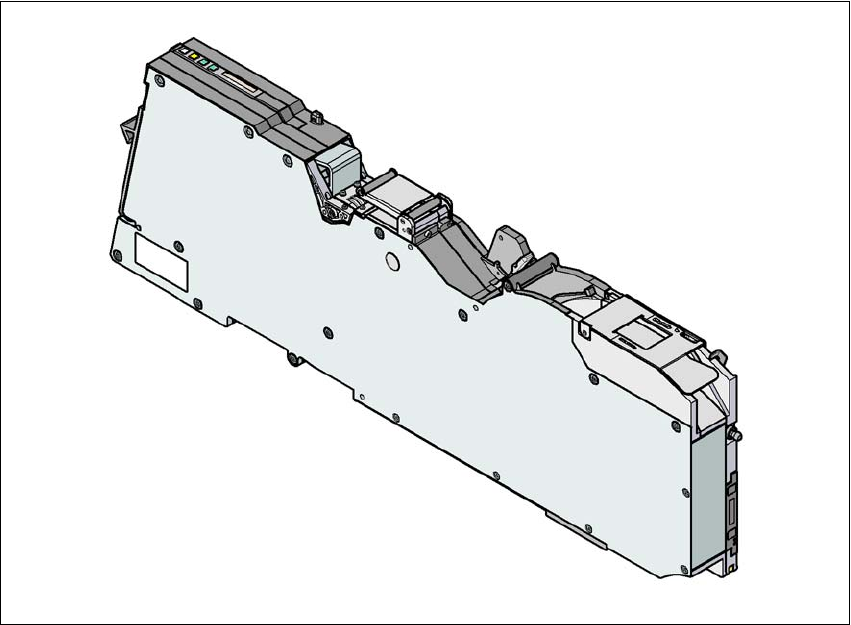

Kuva 3.9 - 8 SIPLACE Smart Feeder 16 mm X
3
SIPLACE Smart Feeder 16 mm X Tuotenro 00141372-xx
SIPLACE Smart Feeder 16 mm X, varustettu liitosan-
turilla
Tuotenro 00141392-xx
Leveys 22,6 mm
Varatut syöttömoduulien paikoituspaikat 3
Syöttöaskelluspituudet 4 mm:stä 20 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika automaatis-
sa
≤ 8 s
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduulit SIPLACE X -sarjaan Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
190
3.9.2.7 Nauhansyöttömoduuli 24 mm X
3

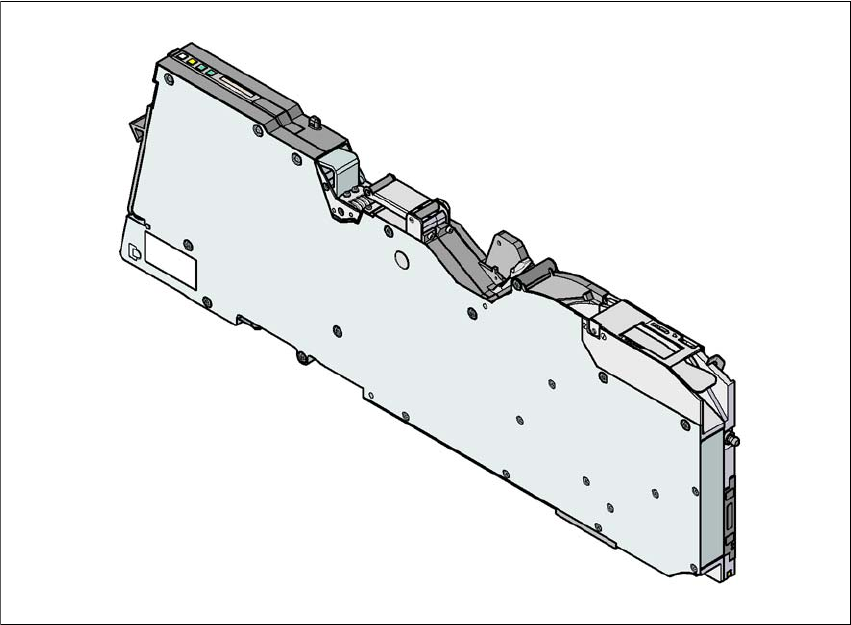

Kuva 3.9 - 9 Nauhansyöttömoduuli 24 mm X
3
3
3
Nauhansyöttömoduuli 24 mm X Tuotenro 00141273-xx
Nauhansyöttömoduuli 24 mm X liitosanturilla Tuotenro 00141293-xx
Leveys 34,4 mm
Varatut syöttömoduulien paikoituspaikat 3
Syöttöaskelluspituudet 4 mm:stä 32 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika automaatis-
sa
≤ 8 s
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.9 X-syöttömoduulit SIPLACE X -sarjaan
191
3.9.2.8 Nauhansyöttömoduuli 32 mm X
3
Kuva 3.9 - 10 Nauhansyöttömoduuli 32 mm X
3
3
Nauhansyöttömoduuli 32 mm X Tuotenro 00141274-xx
Nauhansyöttömoduuli 32 mm X liitosanturilla Tuotenro 00141294-xx
Leveys 46,2 mm
Varatut syöttömoduulien paikoituspaikat 4
Syöttöaskelluspituudet 4 mm:stä 40 mm:iin 4 mm - askelin
Nauhanvaihtoaika < 45 s
Esivarustellun syöttömoduulin vaihtoika automaatis-
sa
≤ 8 s
