3.9.6.1 Kuvaus
Energia- ja tiedonsiirtoliitännän avulla X-syöttömoduuleita voi käyttää myös automaatin ja esiva-
rustelupaikan ulkopuolella. Liitäntä rakentuu omega-profiililla varustetusta alumiinirungosta (kohta
7 kuvassa 3.9 - 18
, sivu 203), johon syöttömoduulit on kiinnitetty ja jotka ohjaavat syöttömoduulien
kulkua. Syöttömoduuli sijoitetaan X-komponenttivaunun tavoin liukujohteiden avulla omega-pro-
fiilin päälle. Moduulia työnnetään eteenpäin, kunnes syöttömoduulin etummainen keskitystappi
asettuu kokonaan kiinnitysporauksen (kohta 9 kuvassa 3.9 - 18
, sivu 203) sisään. Lukitussalpa
(kohta 8 kuvassa 3.9 - 18
, sivu 203) lukitsee syöttömoduulin tähän asentoon. Syöttömoduulin
poistamista varten tarvitsee vain painaa lukituksen vapautuspainiketta (kohta 1 kuvassa
3.9 - 18
, sivu 203). Lukitussalpa (kohta 8 kuvassa 3.9 - 18, sivu 203) painuu alas, jolloin syöttö-
moduuli vapautuu lukituksestaan. Uloskäännettävät jalat (kohta 6 kuvassa 3.9 - 18
, sivu 203) va-
kauttavat energia- ja tiedonsiirtoliitännän aseman, erityisesti leveiden syöttömoduulien
tapauksessa.
Elektroniikan kotelo (kohta 5 kuvassa 3.9 - 18
, sivu 203) sisältää energia- ja tiedonsiirtoliitännän
ohjauselektroniikan. Ohjauselementit (kohta 2 kuvassa 3.9 - 18
, sivu 203) käsittävät käynnistys-
ja pysäytyspainikkeen sekä kaksi tilan ilmaisemisesta vastaavaa LED-valoa. Tiedonvaihto PC:n
kanssa tapahtuu datakaapelin välityksellä (kohta 3 kuvassa 3.9 - 18
, sivu 203). Virransyöttökaa-
peli (kohta 4 kuvassa 3.9 - 18
, sivu 203) yhdistetään toimitukseen sisältyvään virransyöttöyksik-
köön.
3.9.6.2 Käyttö
Energia- ja tiedonsiirtoliitäntää käytetään X-syöttömoduulien tarkastuksia, kunnossapitotöitä ja
korjauksia suoritettaessa. Tämän lisäksi sitä voi käyttää PL-tuotannon varustelutöitä suoritetta-
essa. Energia- ja tiedonsiirtoliitäntä kiinnitetään tällöin peruslevyyn (kohta 10 kuvassa 3.9 - 20
,
sivu 205
). Myös nauharullan pidin (kohta 11 kuvassa 3.9 - 20, sivu 205) on asennettu peruslevyyn.
Kun komponenttinauha on asetettu paikalleen, voit askeltaen tarkastaa poimintaposition ja syöt-
tökuljetusnopeuden tai määrittää ne uudelleen. Seikkaperäinen käyttöohje kuvaa interfacen käsit-
telyn ja huoltotyöt.
3.9.6.3 Toimituslaajuus
– Single Slot EDIF
– Verkkolaite, 100 - 120 / 200 - 240 V~, +30V-, 4,3 A
– Nauharullan varrella varustettu peruslevy
– Käyttöohje
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.9 X-syöttömoduulit SIPLACE X -sarjaan
207
3.9.7 Tasomakasiinien kannatin SIPLACE X -sarjan komponenttivaunuun
Tuotenro: 00141285-xx Tasomakasiinien kannatin, X-sarja
3

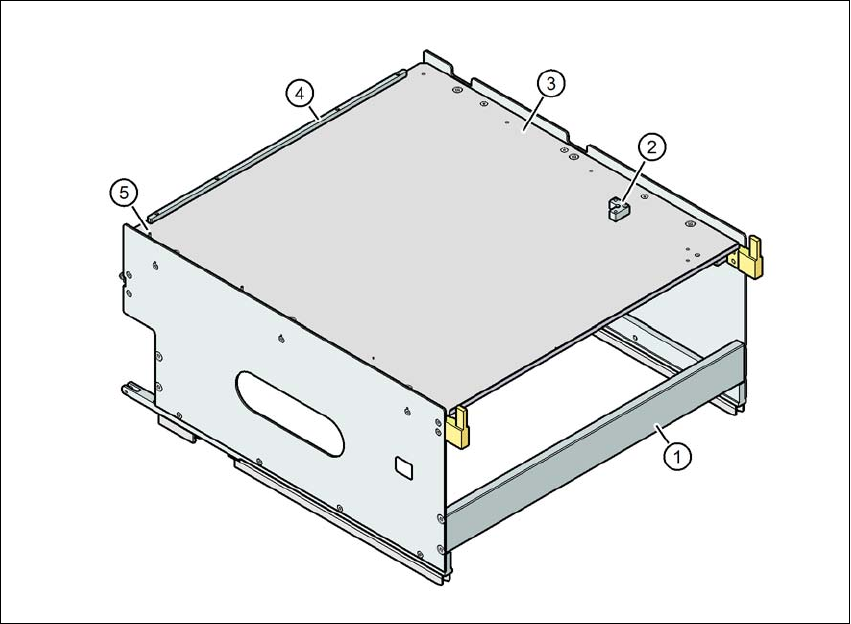

Kuva 3.9 - 21 Tasomakasiinien kannatin
(1) Tasomakasiinien kannatin SIPLACE X -sarjaa varten
(2) Kiinnityskulma 2. JEDEC-tasomakasiinia varten
(3) tasomakasiinien kannatin
(4) vastelistat JEDEC-tasomakasiinia varten
(5) Sovitetappi - JEDEC-tasomakasiinin nollapiste
3
Yksitellen asetettavat JEDEC-tasomakasiinit tai Waffle Pack -makasiinit voidaan kiinnittää mag-
neeteilla tasomakasiinikannattimeen. Jos asetettavana on kaksi JEDEC-tasomakasiinia, ne on
kiinnitettävä lukitus- ja pidikelistoilla, kuten MTC:n tasomakasiinikannattimissa tehdään.
Osat: Tuotenro:
magneetti 00316593-xx
Lukitus- ja pidikelista JEDEC-makasiineja varten 00372615-xx
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.9 X-syöttömoduulit SIPLACE X -sarjaan Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
208
3.9.7.1 Tekniset tiedot
3
3.9.7.2 Tasomakasiinien lukumäärä paikoituspaikkaa ja automaattia kohti
3.9.7.3 Tasomakasiinien kannattimen käyttö X-sarjan komponenttivaunun yhteydessä
Aseta kannattimen molemmat etummaiset liukujohteet (kohta 1 kuvassa 3.9 - 22, sivu 209)
sisäänvientiohjaimeen (kohta 6 kuvassa 3.9 - 22, sivu 209).
Työnnä kannatinta johdeprofiileja (kohta 7 kuvassa 3.9 - 22, sivu 209) pitkin eteenpäin. Kan-
natin liukuu etummaisen (kohta 1) ja takimmaisen liukuohjaimen (kohta 2 kuvassa 3.9 - 22,
sivu 209) avulla johdeprofiileja pitkin.
Työnnä kannatinta eteenpäin, kunnes molemmat keskitystapit "edessä" (kohta 4 kuvassa 3.9
- 22, sivu 209) katoavat näkyvistä keskitysporauksiin (kohta 10 kuvassa 3.9 - 22, sivu 209).
Kiinnitä samalla huomiota kumpaankin kannattimen keskitystappiin "takana" (kohta 3 ku-
vassa 3.9 - 22, sivu 209). Näiden tulee liukua ongelmitta keskityslistan koloihin (kohta 8 ku-
vassa 3.9 - 22, sivu 209).
Kannattimen vasteen kohdalla lukitussalvat (kohta 9 kuvassa 3.9 - 22, sivu 209) lukittuvat
kannattimen lukitusrulliin (kohta 5).
Tasomakasiinikannatin voidaan lukita ja vapauttaa lukituksesta käyttöliittymän välityksellä. Kan-
nattimen vaihto on siksi mahdollista ladontakäytön aikana ilman keskeytystä.
Mitat P x L x K 429 mm x 376 mm x 200 mm
Paikoituspaikkojen tarve komponenttipöydällä 32 paikoituspaikkaa
*a
*)a Jäljelle jääville 8 paikoituspaikalle voidaan sijoittaa X-syöttömoduuleja. Sivusuunnassa ulkonevan lukitusvi-
vun vuoksi paikoituspaikkojen määrä supistuu 6:een, mikäli käytetään lukitus- ja pidikelistoja.
Paikoitusmahdollisuus X-sarjan automaattien
yhteydessä
Paikoituspaikat 2 ja 4
Ladontapäät TwinStar, CPP
*b
*)b Sallittu vain, jos asennuspaikka on ylhäällä (CPP_H).
OHJE
Lisätietoja
Komponenttien maksimikorkeuden tasomakasiinien pidikkeen päällä määrää kompo-
nenttien maksimikorkeus käytettävässä ladontapäässä. Tasomakasiinien käytön yhtey-
dessä on huomattava, että komponentit eivät saa olla vakiomallisen kuljettimen
noutokorkeuden yläpuolella.
Ladonta-automaatti Paikoituspaikka 2 Paikoituspaikka 4
X4 S 1 1
X3 S 2 1
X2 S 2 2
