Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.10 Komponenttivaunu 217 3.10.6 Komponenttipöytä, SIPLACE X-sarja Syöttömoduulien etummainen liuku johde sijoi…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.10 Komponenttivaunu Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
216
3.10.5 Komponenttivaunun mitat, SIPLACE X-sarja
3

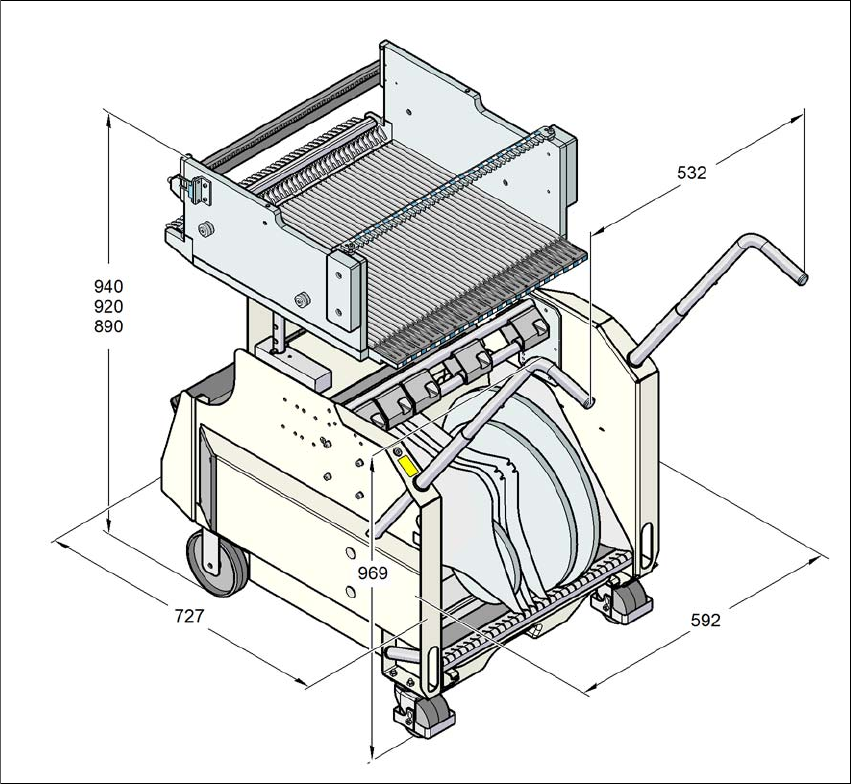

Kuva 3.10 - 5 Komponenttivaunun mitat, SIPLACE X-sarja, kaikki mitat millimetreinä
Käyttöohje SIPLACE X-sarja 3 Tekniset tiedot ja moduulit
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 3.10 Komponenttivaunu
217
3.10.6 Komponenttipöytä, SIPLACE X-sarja
Syöttömoduulien etummainen liukujohde sijoitetaan sisäänvientiohjaimeen (kohta 1 kuvassa
3.10 - 6
). Sisääntyöntämisen yhteydessä syöttömoduulin johteet (kohta 12 und 13 kuvassa 3.9 -
2, sivu 183) liukuvat johdeprofiilia (kohta 2 kuvassa 3.10 - 6) pitkin vastelistaan (kohta 4 kuvassa
3.10 - 6
). Vastelistassa olevaan keskitysporaukseen (kohta 5 kuvassa 3.10 - 6) asettuu puoles-
taan X-syöttömoduulin keskitystappi "edessä" (kohta 4 kuvassa 3.9 - 1
, sivu 182). Samalla kom-
ponenttipöydän lukitussalpa (kohta 1 kuvassa 3.10 - 7
, sivu 218) lukittuu syöttömoduulin
lukitusrullaa (kohta 1 kuvassa 3.9 - 1
, sivu 182) vasten. Keskitystappi "takana" (kohta 12 kuvassa
3.9 - 1
, sivu 182) syöttömoduulin yläpuolella asettuu keskityslistan (kohta 3 kuvassa 3.10 - 6) ko-
loon.
3

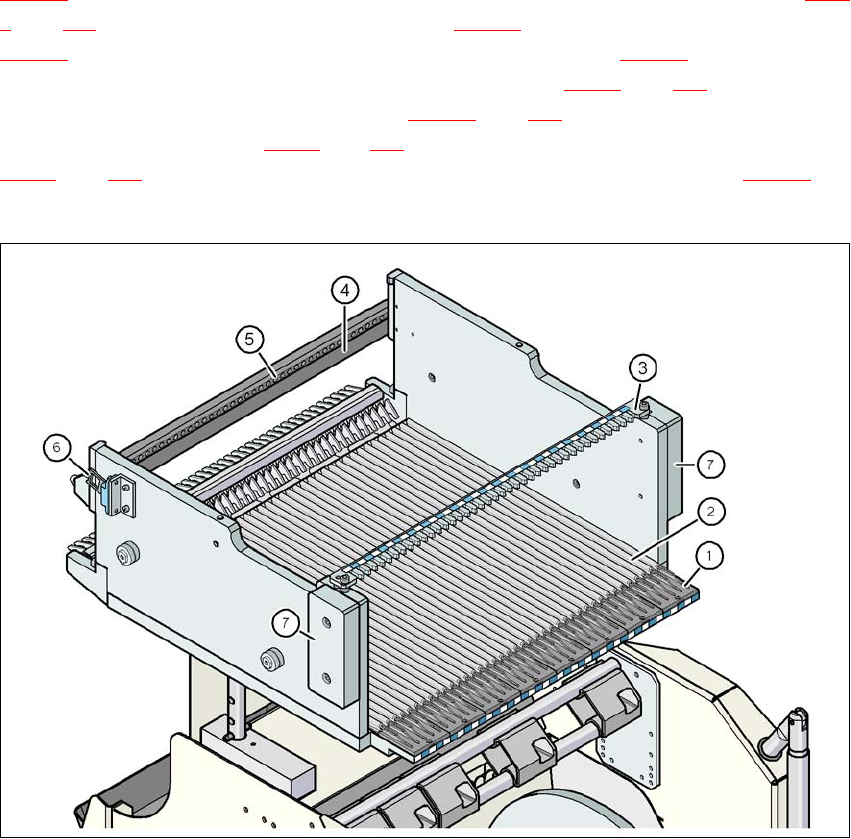

Kuva 3.10 - 6 Komponenttipöytä, SIPLACE X-sarja, kuva taustapuolelta
(1) sisäänvientiohjain
(2) Johdeprofiili (-profiili)
(3) keskityslista X-syöttömoduulien keskitystappia "takana" varten
(4) vastelista
(5) keskitysreiät
(6) kytkentäkieleke hätäpysäytyspiirin turvakytkintä varten
(7) kosketussuoja
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.10 Komponenttivaunu Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
218
3
Kuva 3.10 - 7 Komponenttipöytä, SIPLACE X-sarja, kuva edestä
(1) lukitussalvat
(2) Keskitystappi komponenttipöydässä
(3) paineilmaliitin
(4) maadoitutappi
(5) Keskitystappi komponenttipöydässä
