Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.1 Kuljetus ja toimitukokoonpano 223 4 Asent aminen ja käyttöönotto 4.1 Kuljetus ja toimitukokoonp ano 4.1.1 K…
3 Tekniset tiedot ja moduulit Käyttöohje SIPLACE X-sarja
3.10 Komponenttivaunu Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
222
3.10.10 tyhjän nauhan johdekanava komponenttivaunun sisäänvetoyksikössä
Vakioversiossa tyhjänauhan johtokanava voi johtaa paineilmakäyttöiseen nauhaleikkaimeen enin-
tään 8 mm taskukorkeuden suuruisia nauhoja.
3

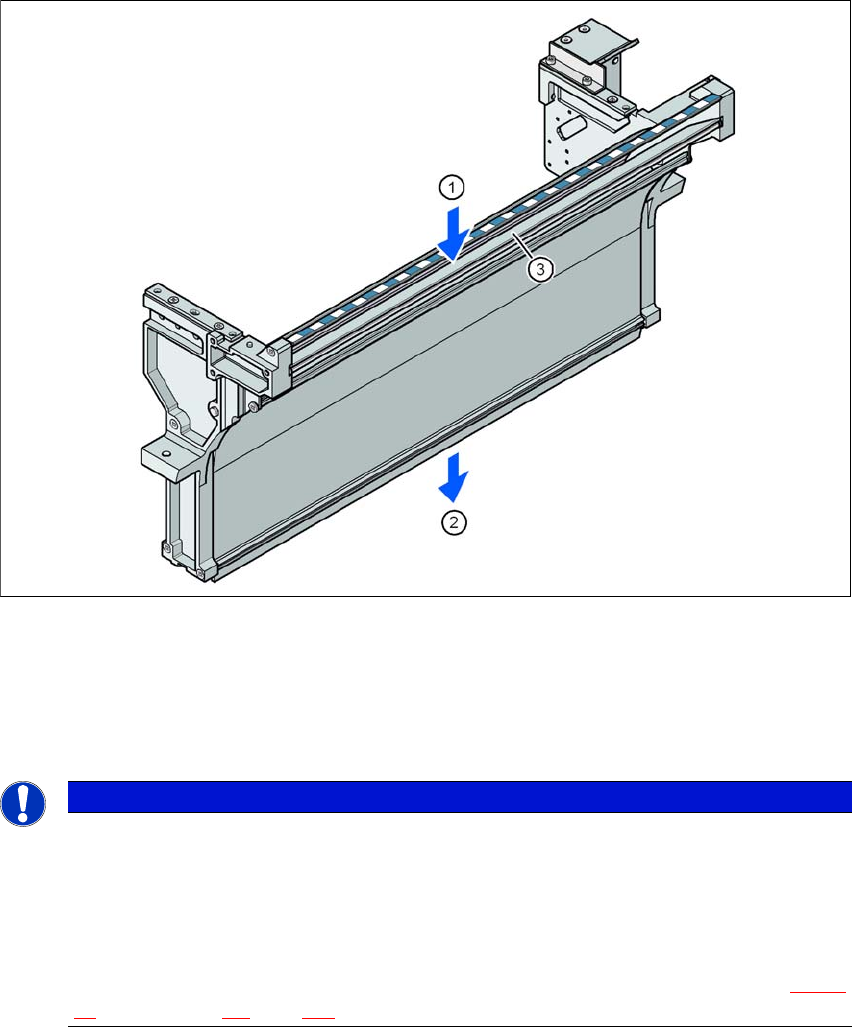

Kuva 3.10 - 11 Tyhjän nauhan johdekanava SIPLACE X -sarjan komponenttivaunuun kuuluvassa sisäänvetoyksikössä
(1) tulorako tyhjiä nauhoja varten
(2) Ulostulorako tyhjänauhoja varten paineilmakäyttöisen leikkaimen yläpuolella
(3) Jakolevy: nauhat < 8 mm ja nauhat > 8 mm, irrotettavissa
3
OHJE
Ruuhkan vaara!
Jos matala- ja korkeataskuisilla nauhoilla varustetut syöttömoduulit on sijoitettu vierek-
käin, tyhjistä nauhoista voi muodostua ruuhka.
Älä aseta matalataskuisia syöttömoduuleja suoraan korkeataskuisten syöttömoduu-
lien viereen.
Jakolevyn voi poistaa, jos nauhataskujen korkeus on yli 12 mm (kohta 3 kuvassa 3.10 -
11) (ks. kappale 4.5, sivu 263).
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.1 Kuljetus ja toimitukokoonpano
223
4 Asentaminen ja käyttöönotto
4.1 Kuljetus ja toimitukokoonpano
4.1.1 Kuljetuspakkaus
Automaatti ja komponenttivaunut toimitetaan Euroopan alueella kahdella puulavalla muovikal-
voon pakattuina. Automaatti ja komponenttivaunut toimitetaan Euroopan ulkopuolelle puisissa
kuljetuslaatikoissa.
4.1.1.1 Kuljetuspakkausten mitat
Kuormalavojen ja puulaatikkojen mitat on ilmoitettu seuraavassa taulukossa:
4

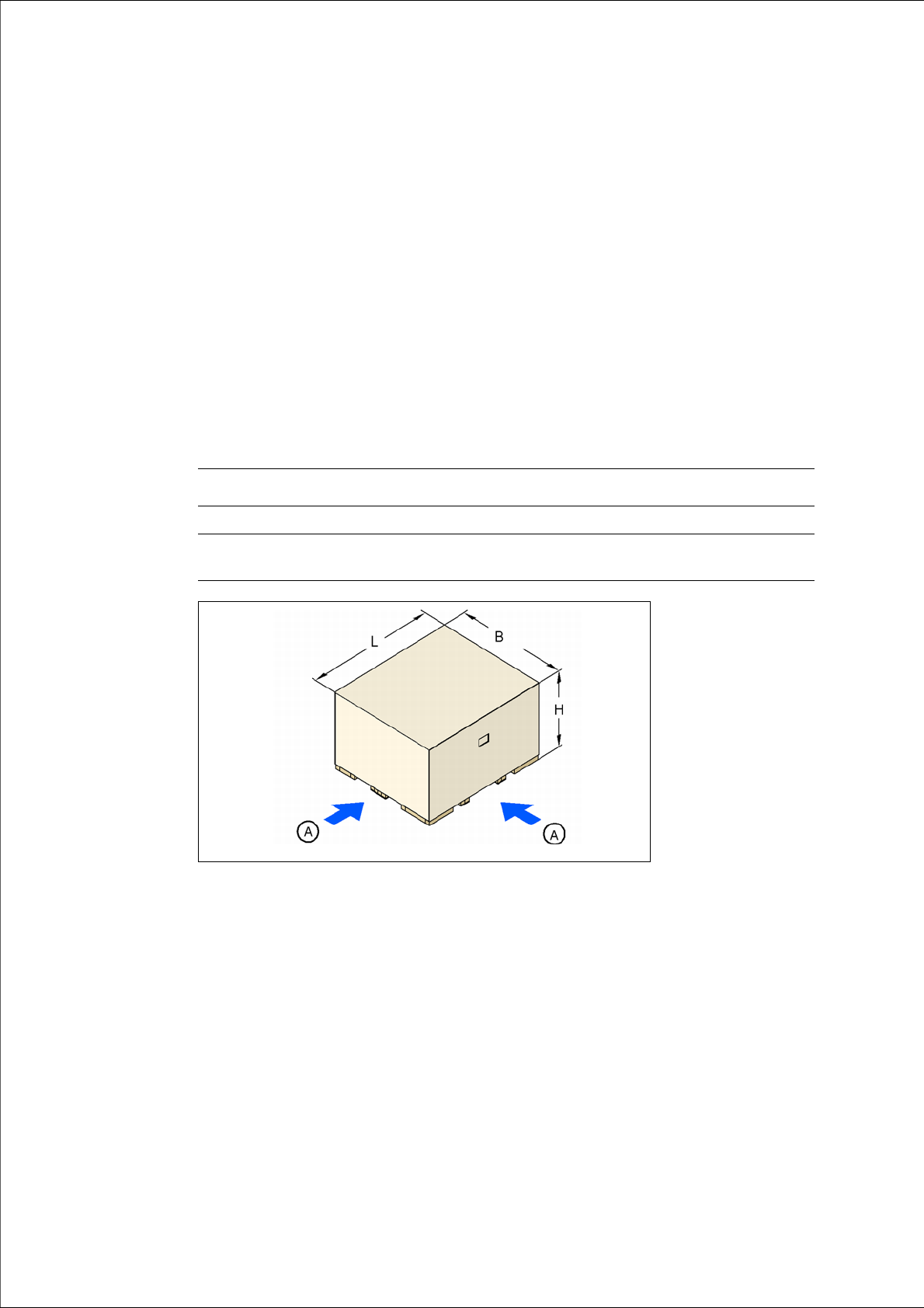

Kuva 4.1 - 1 Kuljetuslaatikko - mitat millimetreissä
(A) Kosketuspisteet haarukkatrukille
Automaatti (p x l x k) Komponenttivaunu
Lava 2790 mm x 2404 mm 2060 mm x 1350 mm
Puulaatik-
ko
2790 mm x 24040 mm x 1600 mm 2060 mm x 1350 mm x 1300 mm
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.1 Kuljetus ja toimitukokoonpano Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
224
4.1.1.2 lähetysvalmiin automaatin paino
Seuraavassa taulukossa on painotiedot lähetysvalmiille automaateille pakkaus mukaanlukien.
4
4.1.2 Toimituksen tarkastus
Säilytä automaattia pakkauksessaan, kunnes se on saavuttanut asennuspaikan lämpötilan.
Muuten on olemassa kondenssiveden muodostumisvaara.
Tarkasta toimitus mahdollisten vaurioiden varalta.
Tarkasta kuljetuslaatikon päällä olevat iskuanturit.
Pura automaatti ja varusteet pakkauksistaan ja tarkasta toimituksen täydellisyys (vertailulä-
hetysluettelo).
Kirjaa tarkastuksen tulokset Asennusraporttiin / Vastaanottoprotokollaan.
4.1.3 Toimituskokoonpano
Toimituksessa automaatti on kokoonpantu seuraavasti:
– Kaksoiskuljettimen kuljetuskaistat on säädetty leveydelle 210 mm. Tällä leveydenasetuksella
on merkitystä automaatin hienovirykseen.
– Molemmat näppäimistöt ja näppäimistöjen liittimet on irrotettu.
– Molemmat näyttöyksiköt on irrotettu.
– Molemmat merkkivalot on irrotettu.
– Kaikki portaaliakselit on kiinnitetty kuljetusvarmistuksilla.
automaatti Lähetys Euroopan alueelle Lähetys meritse
X-sarja 4004 kg 4504 kg
Komponenttivau-
nu
470 kg 550 kg
