4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.1 Kuljetus ja toimitukokoo npano Ohjelmis toversiosta 706.1 SP1 alkaen Painos 10/2014 228 4.1.5.2 Kuljetusvälineet Käytä automaatin kuljetukseen haaru kkatru kki…
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.1 Kuljetus ja toimitukokoonpano
227
4.1.4.4 Kuljetuslaatikossa tai kuljetuslavassa olevat haarukkatrukin nostokohdat
Sijoita haarukkatrukki vain niiden kohtien alle, jotka on merkitty kirjaimella (A) kuvassa 4.1 - 1, sivu
223
. Suosittelemme, että säilytätte kuljetuslaatikon tai kuljetuslavan pakkauksineen myöhempää
käyttöä varten.
4
4.1.5 Automaatin kuljettaminen ilman kuljetuslaatikkoa tai kuormalavaa
4.1.5.1 Turvallisuusohjeita
4
4
4
4
VAROITUS
Automaatin vahingoittuminen!
Automaatti voi vahingoittua, mikäli sitä kuljetetaan ilman kuljetuslaatikkoa tai kuormala-
vaa.
Noudata ehdottomasti seuraavan kappaleen tietoja.
VAROITUS
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä!
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä, jotka
koskevat painavien kuormien kuljettamista.
VAROITUS
Ruhjeiden vaara!
Jalat altistuvat ruhjoutumisen vaaralle automaatin kuljettamisen yhteydessä.
Käytä erikoisvalmisteisia jalkineita.
VAROITUS
Automaatin vahingoittuminen!
Automaatti voi vahingoittua, mikäli sitä kuljetetaan ilman kuljetuslaatikkoa tai kuormala-
vaa.
Lue tämä kappale kokonaan ennen kuljetustoimenpiteiden aloittamista.
VAROITUS
Vaurioiden vaara!
Automaatin rungossa olevat konejalkojen kierteet voivat vaurioitua, mikäli jalat hankaa-
vat lattiapintaa tai altistuvat iskuille.
Ota kuljetuksessa ehdottomasti huomioon, että kaikki koneen jalat riippuvat vapaina
lattian yläpuolella.
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.1 Kuljetus ja toimitukokoonpano Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
228
4.1.5.2 Kuljetusvälineet
Käytä automaatin kuljetukseen haarukkatrukkia, joka täyttää seuraavat vaatimukset:
4.1.5.3 Haarukkatrukille tarkoitetut nostopisteet automaatissa
Kuvassa 4.1 - 3 sivulla 229 ovat nähtävissä haarukkatrukille tarkoitetut nostopisteet automaatissa.
Nämä nostopisteet on tarkoitettu automaatin nostamiseen kuormalavalta tai kuljettamiseen ilman
kuormalavaa.
4
4
Ota ehdottomasti huomioon seuraavat ohjeet ennen automaatin nostamista, jotta automaatille ei
voi aiheutua peruuttamattomia vaurioita:
4
4
Haarukan pituus Min. 1800 mm
Nostokyky Min. 6000 kg
Haarukkaetäisyys, kun haarukat kulkevat yhdensuuntaisesti pii-
rilevyjen kuljetussuunnan kanssa
n. 420 mm
OHJE
Automaatille aiheutuvien vaurioiden välttäminen
Kuljeta automaatti aina haarukkatrukilla ja kuormalavan päällä, mikäli kuljetusmat-
kat ovat pitkiä.
VAROITUS
Haarukan kohdistaminen
– Haarukka on suunnattava piirilevykuljettimen suuntaisesti.
– Haarukka tulee kohdistaa koneen keskustaan.
VAROITUS
Haarukan piikkien liian suuren etäisyyden aiheuttama vaurioiden vaara!
Koneen runko voi vääntyä ja kaapelit sekä linjat voivat vauroitua, mikäli haarukan piikkien
etäisyyttä kasvatetaan niin paljon, että piikit ovat nostamisen aikana automaatin tukipin-
tojen ulkopuolelta.
Avaa haarukan piikkejä vain sen verran, että piikit ovat edelleen koneen pohjassa
olevan tukipinnan alueella (ks. kuva 4.1 - 3
, sivu 229).
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.1 Kuljetus ja toimitukokoonpano
229
4
4

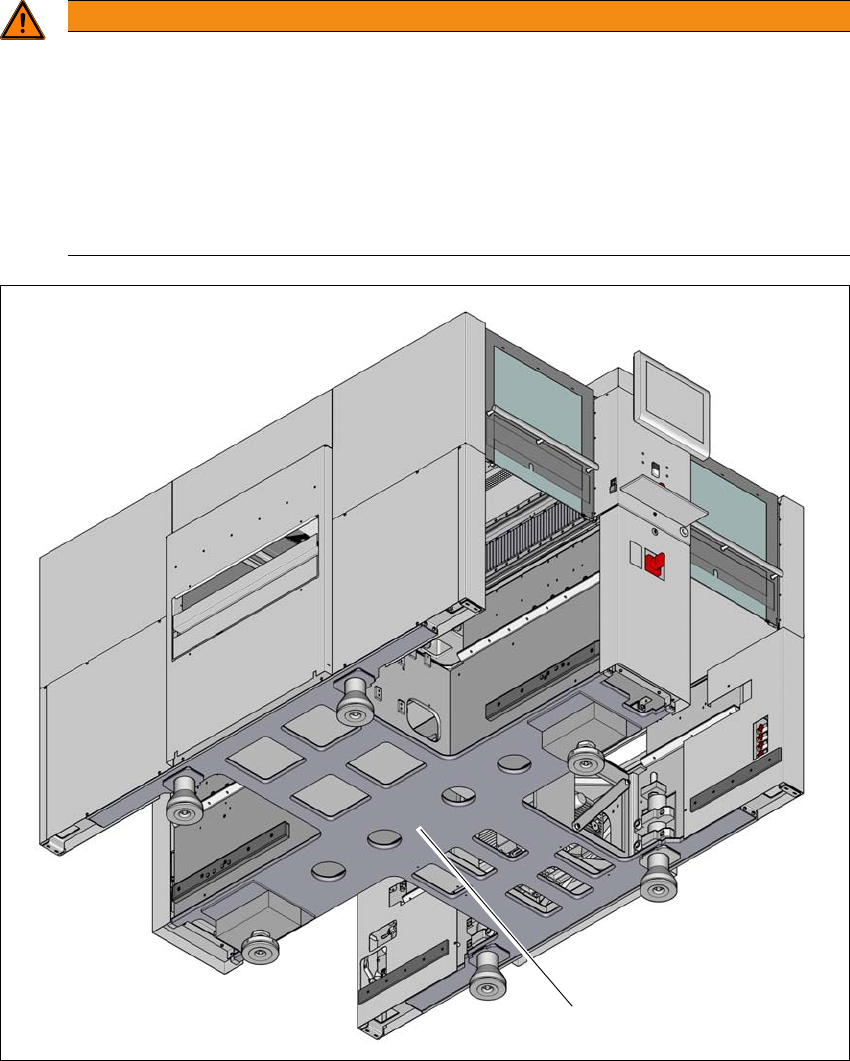

Kuva 4.1 - 3 Tukipinnat - haarukka piirilevyjen kuljetussuunnassa (esimerkki: SIPLACE X3 S / X4 S)
(1) Haarukkatrukin haarukalle tarkoitettu tukipinta
4
4
VAROITUS
Yksipuolisen kuormituksen aiheuttama vaurioiden vaara!
Jos konejalat kuormittuvat vain toiselta puolelta esimerkiksi automaatin kallistumisen
vuoksi, konejalkojen kiinnittimet voivat vääntyä.
Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa.
Käytä haarukan ja automaatin välissä tukevaa alustaa.
Käytä avustajaa, jonka tehtävänä on seurata automaatin nostamista sekä varmis-
taa, että automaatti ei voi kallistua sivulle.
(1)
