Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
231
4.2 Sijoituspaikan infrastruktuuri
4
4.2.1 Alustan ominaisuuksia koskevia suosituksia
Automaatin alustan on oltava luja ja tasainen, sillä dynaamiset voimat voivat aiheuttaa automaatin
sijoituspaikassa värähtelyä automaatin käytön yhteydessä. Värähtelyjen suuruus riippuu lattiape-
rustuksen rakenteesta. Periaatteessa, mikäli lattiakuormituksen parametrejä jne. noudatetaan,
sopivia ovat:
– Teräsbetoni-välikattorakenteet, esim. teollisuushallien katot
– Teräsbetoni-pohjalaatat, esim. kellarittomien teollisuushallien betonilattiat
– Kaksoispohjalla varustetut tilat, mikäli välitiloihin on vedetty vankka perustus. Tähän välipe-
rustukseen pätevät samat tukivaatimukset. Ne on voitu valmistaa teräspalkeista tai betonista.
4
4.2.1.1 Mahdollisimman tasainen lattia
Automaatin alustan kaltevuus saa olla enintään 0,63%. Tämä vastaa 5 mm:n laskua 800 mm:n
matkalla (tämä matka vastaa esim. komponenttipöydän leveyttä).
4.2.1.2 Koneen paino ja pintakuorma
Koneen painoja ja pintakuormaa koskevat arvot on ilmoitettu kappaleessa 3.3.1, sivu 125.
4.2.2 Paineilman syöttö
4.2.2.1 Paineilman syötön tarkastaminen
Tarkasta, täyttääkö paineilman syöttöjärjestelmä koneen teknisissä tiedoissa määritellyt vaati-
mukset (ks. taulukko kappaleessa 3.2
, sivu 121).
Kirjaa ylös paineilman ominaisuudet sijoituspaikalla.
4
OHJE
Noudata myös SMD-laitteistojen sähköverkon ja paineilmajärjestelmän kokoonpanoa ja
asetuksia koskevaa julkaisua (saatavissa saksaksi ja englanniksi, tuotenro 00197548-
xx). Tämä julkaisu sisältyy SIPLACE-automaattien toimitukseen.
VAROITUS
Loukkaantumisvaara!
Paineistuneet paineilmalinjat voivat aiheuttaa loukkaantumisen!
Älä koskaan avaa paineistuneita paineilmalinjoja.
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
232
4.2.2.2 Paineilman liitäntä automaatilla
4

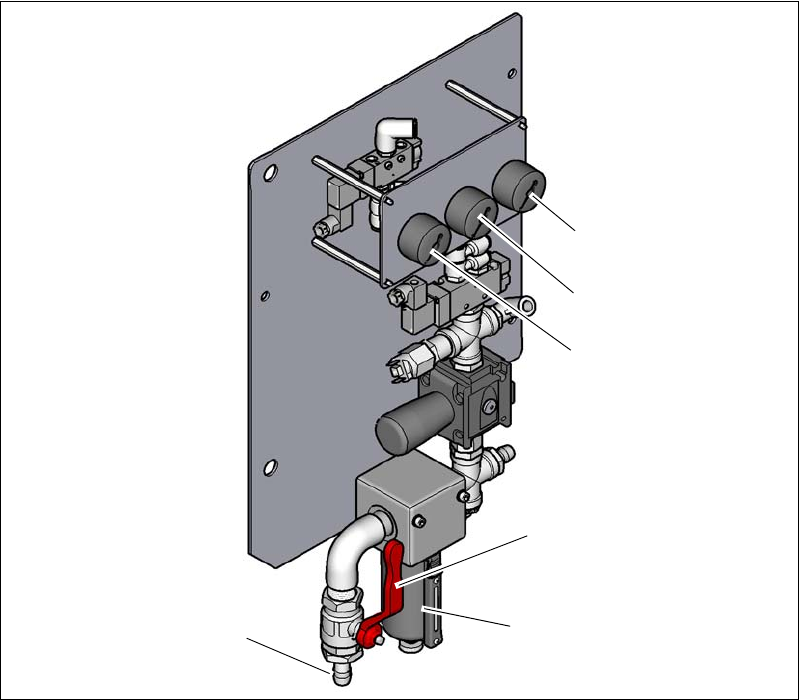

Kuva 4.2 - 1 Automaatin yhteydessä oleva paineilmayksikkö
Selitykset kuvaan 4.2 - 1
(1) Painemittari, koneen komponenttien syöttöpaine
Ohjepaine: 0,5 ± 0,025 MPa, 5 ± 0,25 bar (näyttöalue 0 - 1,0 MPa, 0 - 10 bar)
(2) Painemittari, portaalien 1 - 4 syöttöpaine
Ohjepaine: 0,46 ± 0,01 MPa, 4,6 ± 0,1 bar (näyttöalue 0 - 1,0 MPa, 0 - 10 bar)
(3) Painemittari, tulopaine
Ohjepaine: 0,5 - 1,0 MPa, 5 - 10 bar (näyttöalue: 0 - 1,0 MPa, 0 - 10 bar)
(4) Sulkuhana asennossa "AUKI"
(5) paineilmasuodatin
(6) paineilmaliitäntä
(6)
(1)
(2)
(3)
(5)
(4)
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
233
4.2.3 Verkkojännite
4

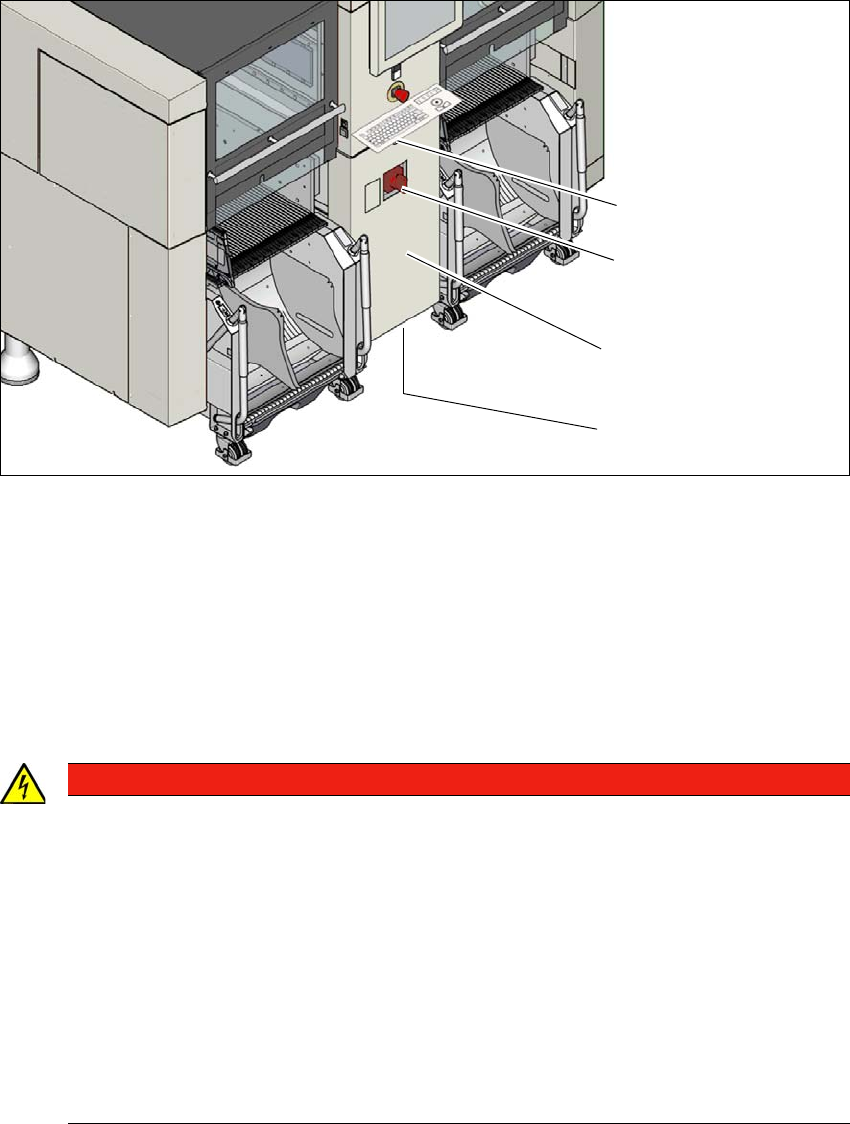

Kuva 4.2 - 2 Virtalähteen sijainti automaatissa (esimerkki: SIPLACE X2 S / X3 S / X4 S)
(1) Lukitus
(2) Pääkytkin varmistettuna päällekytkennän estolla
(3) Virransyöttömoduuli (kannen takana)
(4) Verkkokaapeli
4.2.3.1 Varo-ohjeita
4
(1)
(2)
(3)
(4)
VAARA
Vaarallinen jännite!
Automaatin verkosta saamat syöttöjännitteet ovat 3 x 200 V~, 3 x 208 V~, 3 x 220 V~, 3
x 230 V~, 3 x 380 V~, 3 x 400 V~ tai 3 x 415 V~ ± 5 %, 50/60 Hz. Tämän laitteiston osat
johtavat sieltä hengenvaarallisia jännitteitä - myöskin pääkytkimen ollessa poiskytketty-
nä.
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Noudata tämän vuoksi voimassa olevia tapaturmien ehkäisyä koskevia ohjeita sekä
DIN-standardeja (erityisesti standardeja EN 60204, Osa 1 ja IEC 60204, Osa 1) tai
laitteen käyttömaassa voimassa olevia ohjeita.
Virransyöttömoduulin saa avata vain tehtävään pätevä ja koulutettu henkilöstö.
