4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja 4.2 Sijoituspaikan in frastruk tuuri Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 236 4.2.3.5 Virransyöttök aapelin liittäminen 4 Kuva 4.2 - 5 Liitinkenttä …
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
235
4.2.3.4 Verkkoliitäntä - asetukset toimitustilassa
Verkkoliitännän asetukset toimitustilassa vastaavat käytettävän syöttöverkon ominaisuuksia.
– Kone on asetettu käytettäväksi jännitteillä 200V AC, 220V AC tai 230V AC.
Koneeseen kuuluu verkkokaapeli, jota EI OLE varustettu pistokkeella. 4
4

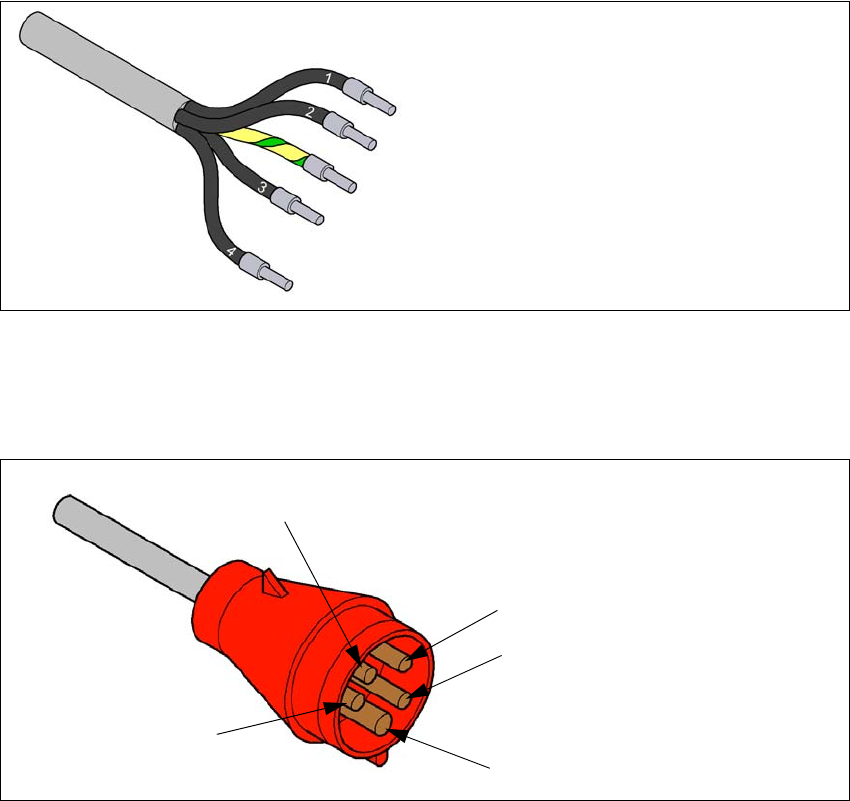

Kuva 4.2 - 3 Verkkokaapelin johdinten merkinnät
– Kone on asetettu käytettäväksi jännitteillä 380V AC, 400V AC tai 415V AC.
Koneeseen kuuluu verkkokaapeli, joka ON VARUSTETTU Cekon-pistokkeella. 4
4
Kuva 4.2 - 4 Cekon-pistokkeen liitinnapojen järjestys
1 = (L1): kolmivaihevirran vaihe
2 = (L2): kolmivaihevirran vaihe
3 = (L3): kolmivaihevirran vaihe
4 = (N): nollajohdin
virheä/keltainen = (PE): suojajohdin
PE
L1
L2
L3
N
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.2 Sijoituspaikan infrastruktuuri Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
236
4.2.3.5 Virransyöttökaapelin liittäminen
4
Kuva 4.2 - 5 Liitinkenttä verkkokaapelin liittämistä varten
(1) Liitinkenttä (kolmivaihemuuntajan ensiöpuolen liittimet)
(2) Virransyöttöyksikkö
(3) Verkkoliitännän liittimet
Liitä puristamalla jokaiseen johdinpäähän monisäiekaapelin pääte.
Vie verkkojännitekaapeli verkkoliitännän liittimille (kohta 3).
Yhdistä kaapeli verkkoliitännän liittimiin (kohta 3)
(L1): kolmivaihevirran vaihe 4
(L2): kolmivaihevirran vaihe 4
(L3): kolmivaihevirran vaihe 4
(N): nollajohdin 4
(PE): suojajohdin PE 4
Huolehdi siitä, että taivutussäde on riittävän suuri. Johtimia ei saa katkaista.
Kiinnitä verkkojännitekaapeli paikalleen nippusiteillä.
(1)
(2)
(3)
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.2 Sijoituspaikan infrastruktuuri
237
4.2.3.6 Kolmivaihemuuntajan T1 ensiöpuolen liitäntöjen tarkastaminen
Kolmivaihemuuntajan ensiöpuoli on sovitettava yhteen kulloisenkin syöttöjännitteen kanssa.
Tarkasta tämän vuoksi riviliittimestä (kohta 1), onko kolmivaihemuuntajan ensiöpuoli kytketty
oikein syöttöjännitteeseen.
4
Kuva 4.2 - 6 Kolmivaihemuuntajan T1 ensiöpuolen liitinkenttä
(1) Kolmivaihemuuntajan T1 ensiöpuolen liitännöillä varustettu liitinkenttä
(2) Kolmivaihemuuntaja
4
Seuraavasa taulukossa on ilmoitettu kolmivaihemuuntajan ensiöjännitteiden liitäntämahdollisuu-
det.
4
OHJE
Japanin pohjoinen syöttöverkko (3 x 200 V~) ja USA:n syöttöverkko
(3 x 208 V~) yhdistetään jännitteen 3 x 204 V~ liittimiin.
Liitinkenttä Jännite
1U1 415 VAC
(1)
(2)
