4.3 Automaatin sijoittaminen paikalleen
4.3.1 Varo-ohjeita
4
4
4
4
4
VAROITUS
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä!
Automaatin saavat asentaa ja ottaa käyttöön ainoastaan SIPLACE-järjestelmään eri-
koistuneet teknikot tai tehtävään luvan saaneet henkilöt.
Noudata voimassa olevia tapaturmien ehkäisemisestä annettuja määräyksiä, jotka
koskevat painavien kuormien kuljettamista.
VAROITUS
Automaatin pohjaan liittyvistä asennustöistä aiheutuva loukkaantumisvaara!
Automaatin pohjaan liittyvät asennustyöt voivat aiheuttaa loukkaantumisen.
Estä automaatin liikkuminen sopivien lisätoimenpiteiden avulla. Konetta ei saa olla
yksinomaan haarukkatrukin varassa.
VAROITUS
Loukkaantumisvaara asennustöiden yhteydessä!
Portaalien virheellinen asemointi asennustöiden aikana johtaa päätilan supistumiseen ja
edelleen loukkaantumiseen.
Huolehdi siitä, että portaalit ovat piirilevyjen kuljetusalueen yläpuolella.
VAROITUS
Automaatin korkeuden säätäminen!
Automaatin korkeuden asettamiseen tarvitaan kaksi henkilöä:
– toinen henkilö suorittaa vaadittavat asennustyöt
– toinen tarkkailee nostettujen automaattien asemapysyvyyttä asennuksen yh-
teydessä.
VAROITUS
Ruhjeiden vaara!
Jalat altistuvat ruhjoutumisen vaaralle automaatin kuljettamisen yhteydessä.
Käytä erityisillä vahvikkeilla varustettuja jalkineita.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.3 Automaatin sijoittaminen paikalleen
241
4.3.2 Automaatin nostaminen ja kuljettaminen haarukkatrukilla
4

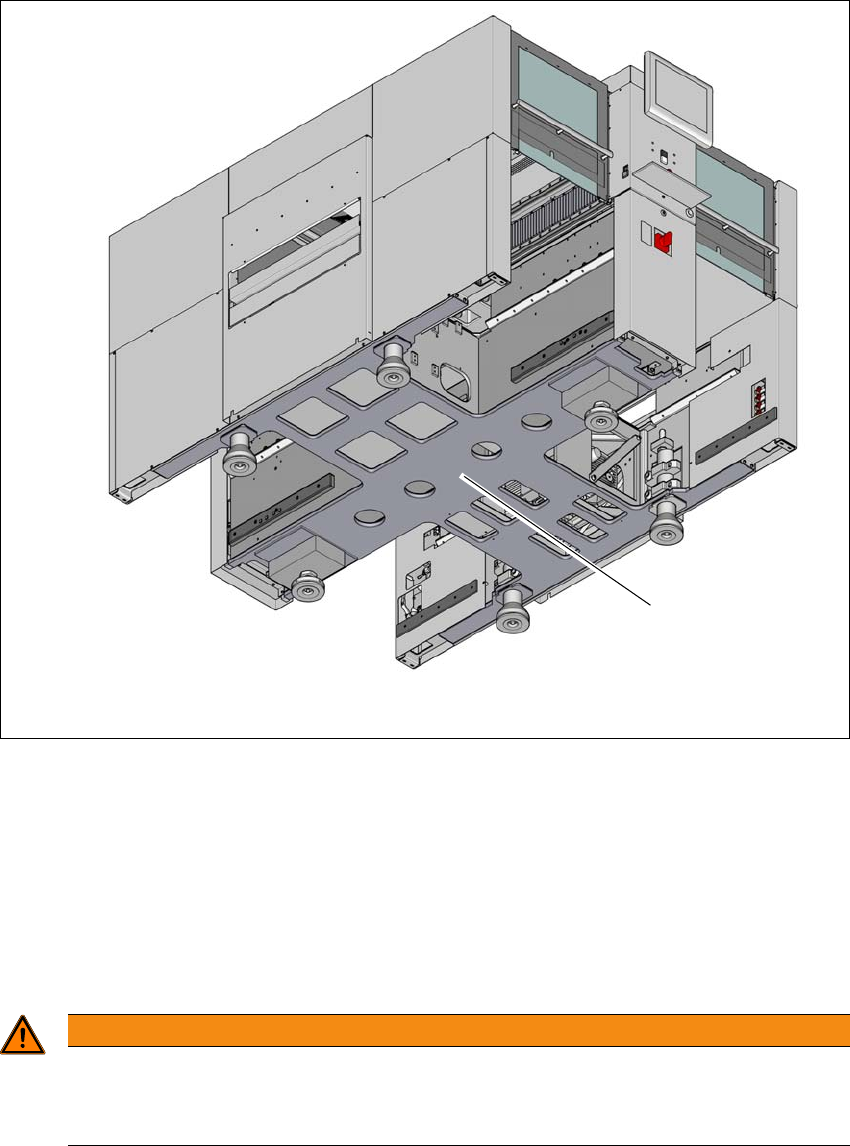

Kuva 4.3 - 1 Tukipinta - haarukka poikittain piirilevyjen kuljetussuuntaan nähden (esimerkki: SIPLACE X2 S / X3 S /
X4 S)
(1) Haarukkatrukin haarukalle tarkoitettu tukipinta
Asemoi haarukkatrukki poikittain piirilevyjen kuljetussuuntaan nähden ja avaa haarukkaa sii-
hen saakka, kunnes automaatin tukipinnat ovat yhdenmukaisesti haarukan päällä.
Ota ehdottomasti huomioon seuraavat ohjeet ennen automaatin nostamista, jotta automaatille ei
voi aiheutua peruuttamattomia vaurioita:
4
VAROITUS
Haarukan kohdistaminen
– Haarukka on suunnattava piirilevykuljettimen suuntaisesti.
– Haarukka tulee kohdistaa koneen keskustaan.
(1)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
242
4
4
4
4
VAROITUS
Haarukan piikkien liian suuren etäisyyden aiheuttama vaurioiden vaara!
Koneen runko voi vääntyä ja kaapelit sekä linjat voivat vauroitua, mikäli haarukan piik-
kien etäisyyttä kasvatetaan niin paljon, että piikit ovat nostamisen aikana automaatin tu-
kipintojen ulkopuolelta.
Avaa haarukan piikkejä vain sen verran, että piikit ovat edelleen koneen pohjassa
olevan tukipinnan alueella (ks. kuva 4.1 - 3
, sivu 229).
VAROITUS
Yksipuolisen kuormituksen aiheuttama vaurioiden vaara!
Jos konejalat kuormittuvat vain toiselta puolelta esimerkiksi automaatin kallistumisen
vuoksi, konejalkojen kiinnittimet voivat vääntyä.
Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa.
Käytä haarukan ja automaatin välissä tukevaa alustaa.
Käytä avustajaa, jonka tehtävänä on seurata automaatin nostamista sekä varmis-
taa, että automaatti ei voi kallistua sivulle.
VAROITUS
Vaurioiden vaara!
Automaatin rungossa olevat konejalkojen kierteet voivat vaurioitua, mikäli jalat hankaa-
vat lattiapintaa tai altistuvat iskuille.
Ota kuljetuksessa ehdottomasti huomioon, että kaikki koneen jalat riippuvat vapaina
lattian yläpuolella.
VAROITUS
Vakuumipumpun poistoilmakanavan vaurioitumisen vaara!
Ladonta-alueella 1 voi olla asennettuna vakuumpumppuja. Poistoilmakanava on asen-
nettu koneen jalustan alle. Tämä poistoilmakanava voi vaurioitua haarukkatrukin avulla
tapahtuvan kuljetuksen yhteydessä.
Irrota poistoilmakanava, ennen kuin kuljetat automaattia haarukkatrukin avulla.
