Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/ 2014 4.3 Automaatin sijoittaminen paikalleen 247 4 Kuva 4.3 - 4 Automaatin konejalat (esimerkki: SIPLACE X2 S / X3 …
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
246
4
Nosta automaatti haarukkatrukilla noin 35 mm:n korkeudelle. Näin vältyt loukkaamasta jalko-
jasi, jos koneen jalat laskeutuvat vahingossa.
Automaatti pysyy pystyssä kuudella jalalla.
– 4 uloimmaista konejalkaa (kohta 1 kuvassa 4.3 - 4
, sivu 247)
– uloimmainen konejalka piirilevyjen kuljetuskorkeuksia 900, 930 ja 950 mm varten,
pituus 439 mm, tuotenro 03000890-02 (kohta 1 kuvassa 4.3 - 3
).
– 2 keskimmäistä konejalkaa (kohta 2 kuvassa 4.3 - 4
, sivu 247), varustettu tarvittaessa 2 väli-
kappaleella (kohta 3 ja kohta 4 kuvassa 4.3 - 4
, sivu 247) korkeuden säätämistä varten.
4

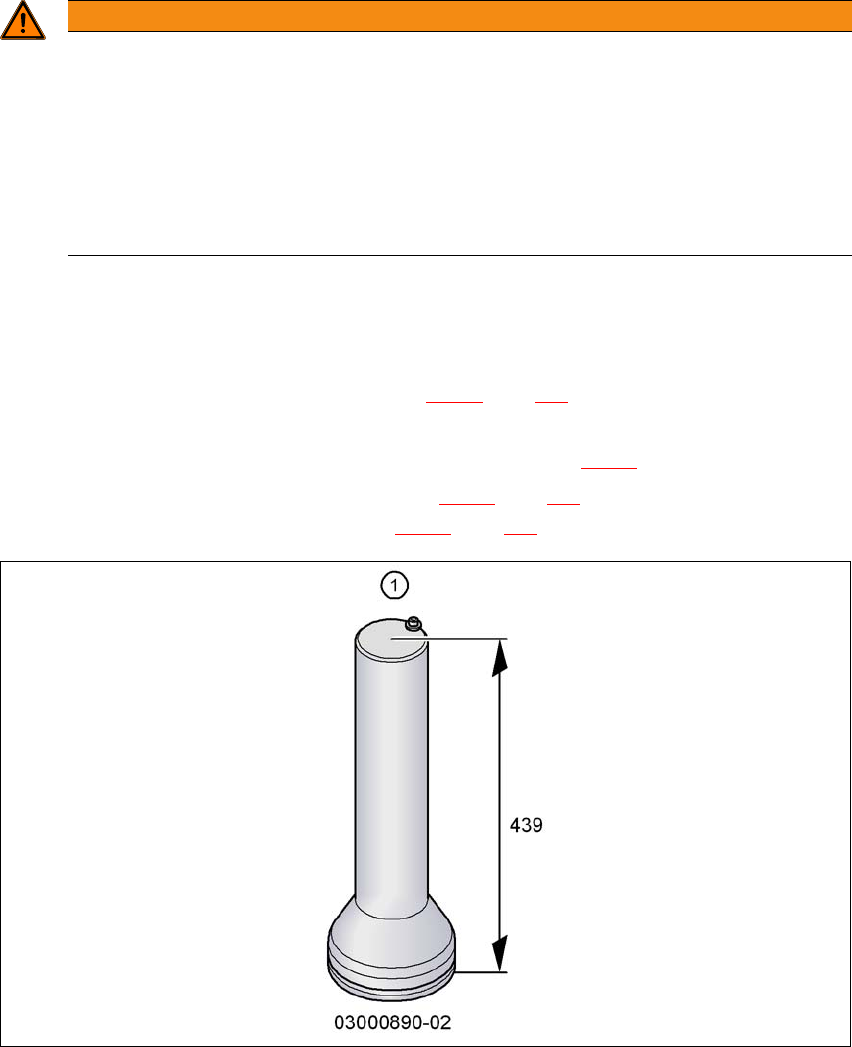

Kuva 4.3 - 3 Uloimmaiset konejalat - kaksi versiota (mitat millimetreinä)
VAROITUS
Yksipuolisen kuormituksen aiheuttama vaurioiden vaara!
Jos konejalat kuormittuvat vain toiselta puolelta esimerkiksi automaatin kallistumisen
vuoksi, konejalkojen kiinnittimet voivat vääntyä.
Huomioi, että haarukka kuormittuu tasaisesti automaattia nostettaessa.
Käytä haarukan ja automaatin välissä tukevaa alustaa.
Käytä avustajaa, jonka tehtävänä on seurata automaatin nostamista sekä varmis-
taa, että automaatti ei voi kallistua sivulle.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.3 Automaatin sijoittaminen paikalleen
247
4

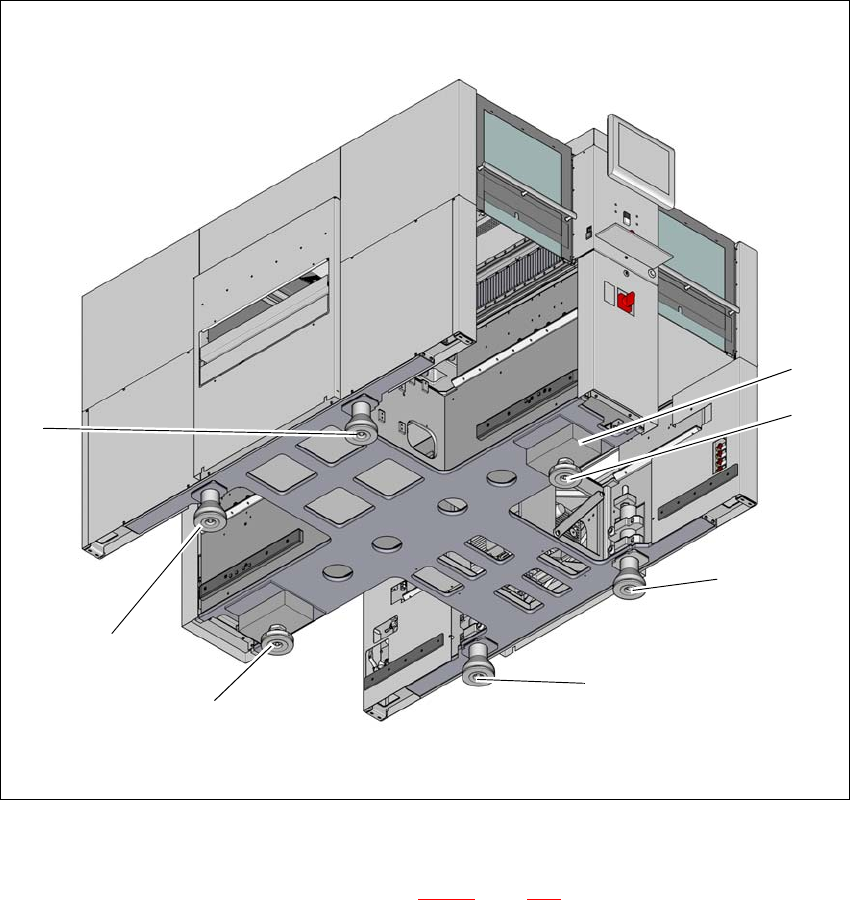

Kuva 4.3 - 4 Automaatin konejalat (esimerkki: SIPLACE X2 S / X3 S / X4 S)
4
(1) Ulompi konejalka, 4 x, 2 versiota (ks. kuva 4.3 - 3, sivu 246)
(2) Keskimmäinen konejalka, 2 x
(3) välikappale virransyöttömoduulin sivulla
(2)
(2)
(1)
(1)
(1)
(1)
(3)
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
248
4.3.6.1 Keskimmäisten konejalkojen korkeuden säätäminen alustavasti
Ensiksi esiasetetaan keskimmäiset konejalat. Välikappale on ruuvattava kiinni alasivuun paikoi-
tustarkkuudella aina automaatin korkeuden mukaan.
Piirilevyjen 900 mm kuljetuskorkeuden asettaminen 4
Piirilevyjen 900 mm kuljetuskorkeuteen tarvitaan välikappale.
Käännä välikappale siten, että 90 mm - sivu on pystysuorassa ja reikä keskimmäistä konejal-
kaa varten on alaspäin.
4
4
4
4
4
4
4
4
4
4
4
4

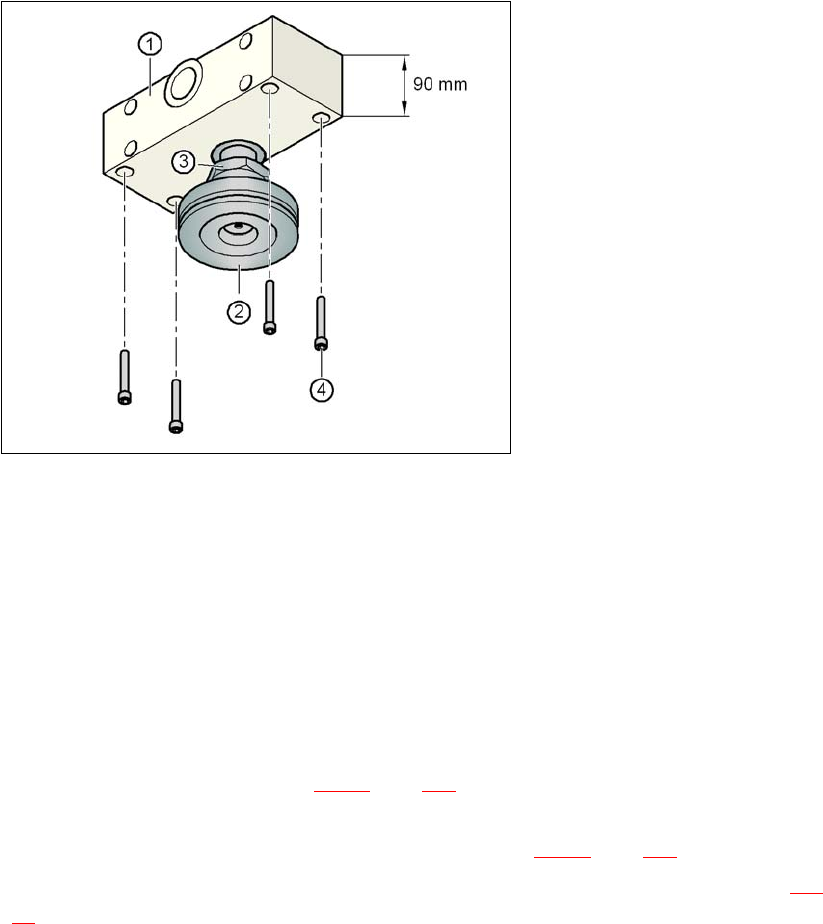

Kuva 4.3 - 5 Välikappaleen kohdistaminen 900 mm:n kuljetuskorkeutta varten
4
(1) Välikappaleen korkeus 90 mm
(2) keskimmäinen konejalka
(3) vastamutteri M24
(4) Kuusiokoloruuvi M12x80, 4 kappaletta
Ruuvaa keskimmäisen konejalan kierrereikään välikappaleen alapinnalla.
Suuntaa molemmat välikappaleet koneen alapuolella seuraavanlaisesti:
– Paineilmamoduulin sivulla olevan välikappaleen aukko on piirilevyjen kuljetussuunnan
puolella (ks. kohta 4 kuvassa 4.3 - 4
, sivu 247).
– Virransyöttömoduulin sivulla olevan välikappaleen aukko on vastakkaisella puolella piiri-
levyjen kuljetussuuntaan nähden (ks. kohta 3 kuvassa 4.3 - 4
, sivu 247).
Kiinnitä molemmat välikappaleet neljällä kuusiokoloruuvilla M12x80 (ks. kohta 4 kuvassa 4.3
- 5). Käytä lisäksi ruuvimeisselisarjaa 10 mm avainmitalla.
