Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/ 2014 4.3 Automaatin sijoittaminen paikalleen 253 4.3.7 Konejalkojen ja piirilevykuljett imen kiinteiden reunojen et…
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
252
Laske automaattia edelleen varovasti alaspäin, kunnes uloimmaiset konejalat koskettavat
korkeuden säätämiseen tarkoitettuja säätöruuveja M24x2x120 (kohta 3 kuvassa 4.3 - 7
, sivu
250
).
Varmista, että keskimmäiset konejalat (ks. kohta 2 kuvassa 4.3 - 4, sivu 247) eivät vielä kos-
keta lattiaa. Tarvittaessa ruuvaa keskimmäisiä konejalkoja vielä hieman sisään automaattiin
tai välikappaleeseen.
4
OHJE
Automaatin lopullisen säädön kuvaus sisältyy kappaleeseen 4.3.8.1
, sivulla 255.
Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.3 Automaatin sijoittaminen paikalleen
253
4.3.7 Konejalkojen ja piirilevykuljettimen kiinteiden reunojen etäisyydet
Piirilevyjen yksittäiskuljettimen konejalkojen etäisyydet
4
Kuva 4.3 - 8 Piirilevyjen yksittäiskuljettimen konejalkojen etäisyydet millimetreinä
Kuljettimen kiinteä sivuohjain ääri-
asennossa oikealla
a
.
a) Mitta riippuu kiinteän sivuohjaimen asennosta. Kaikki mitat millimetreinä.
Kuljettimen kiinteä sivuohjain ääri-
asennossa vasemmalla
a
.
4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja
4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
254
4.3.7.1 Piirilevyjen kaksoiskuljettimen konejalkojen etäisyydet
4

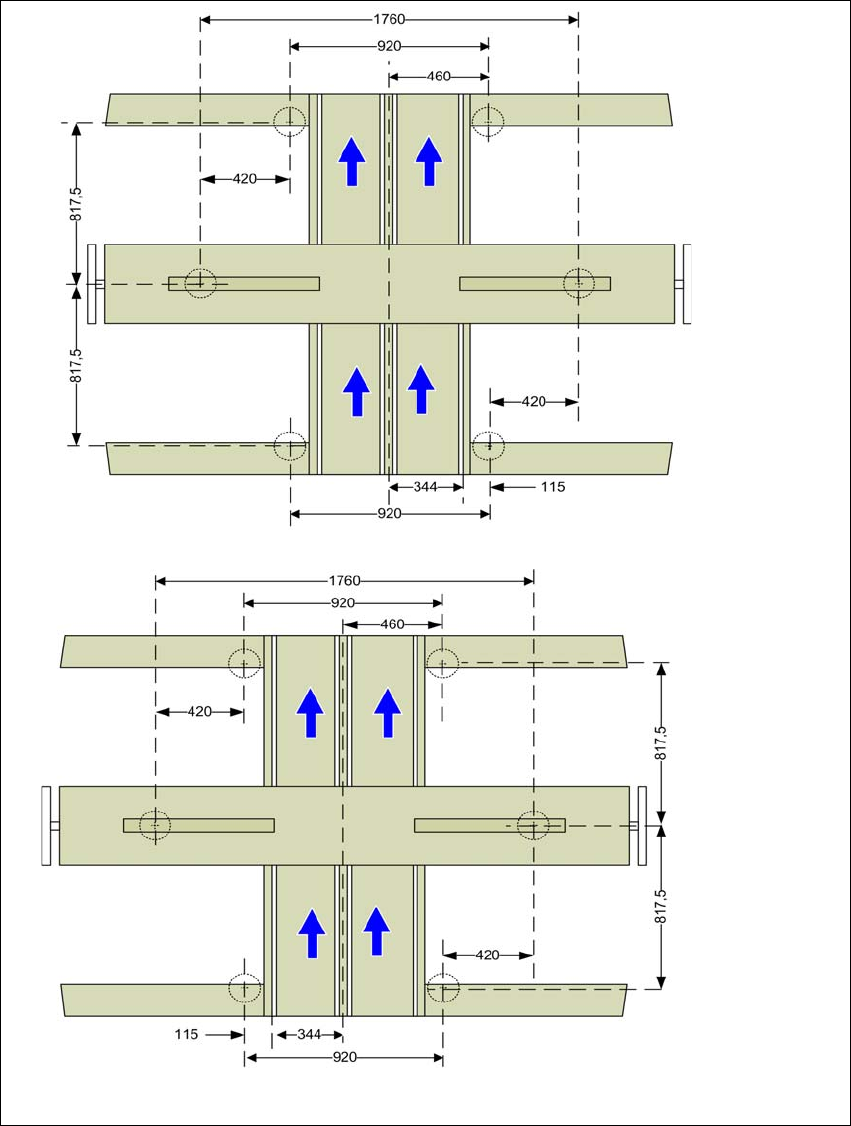

Kuva 4.3 - 9 Piirilevyjen kaksoiskuljettimen konejalkojen etäisyydet millimetreinä
Kuljettimen kiinteä sivuohjain
ääriasennossa oikealla
a
.
a) Mitta riippuu kiinteän sivuohjaimen asennosta. Kaikki mitat millimetreinä.
Kuljettimen kiinteä sivuohjain
ääriasennossa vasemmalla
a
.
