Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.4 Kom ponenttivaunun sovittaminen piirilevyjen kuljetuskor keuteen 261 4.4 Komponenttivaunun sovitt aminen pi…

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja

4.3 Automaatin sijoittaminen paikalleen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014

260

4.3.9 Kuljetusvarmistinten poistaminen

Kuljetusvarmistimet on kierretty lineaarijohteisiin. Jokainen portaali on kiinnitetty paikalleen kah-

della X-akselin ja Y-akselin yhteyteen asennetulla kuljetusvarmistimella.

 Poista portaaliakseleista kaikki kuljetusvarmistukset.

 Kuljetusvarmistimet on asennettava paikalleen SIPLACE-automaatin kuljettamisen ajaksi.

4.3.10 Korroosionsuoja-aineen poistaminen johdekiskoista

Automaatit on toimitettaessa käsitelty korroosionsuoja-aineella.

HUOMIO

Laakereiden ja johdekiskojen käyttöiän lyhentyminen!

Jos korroosionsuoja-aine pääseen sekoittumaan akseleiden laakerirasvaan, se voi ly-

hentää huomattavasti laakereiden ja johdekiskojen elinikää.

 Poista korroosionsuoja-aine tämän vuoksi kaikista akseleista ja laakereista, ennen

kuin liikutat koneen akseleita ensimmäisen kerran käyttöönoton yhteydessä.

 Jälkivoitele kaikki akselit ja laakerit kunnossapito-ohjeessa annetulla rasvalla.

HUOMIO

Laakerirasvan pilaantumisen vaara!

Alkoholi hajottaa johdevaunussa olevan laakerirasvan.

 Estä alkoholin pääsy johdevaunun sisään johdekiskojen ja asteikkojen puhdistami-

sen yhteydessä.

Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto

Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.4 Komponenttivaunun sovittaminen piirilevyjen kuljetuskorkeuteen

261

4.4 Komponenttivaunun sovittaminen piirilevyjen kulje-

tuskorkeuteen

Komponenttivaunun voi säätää käden käänteessä seuraaville piirilevyjen kuljetuskorkeuksille:

900 mm 4

930 mm (vakiokorkeus) 4

950 mm (SMEMA-korkeus) 4

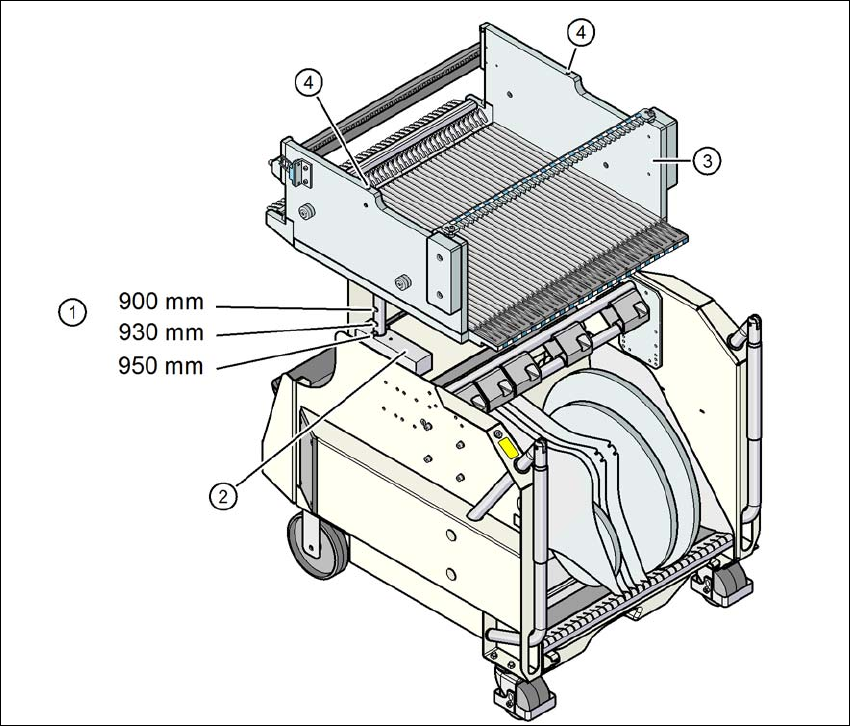

Kuva 4.4 - 1 Komponenttivaunu

(1) Piirilevyjen kuljetuskorkeuksille 900, 930 ja 950 mm tarkoitetut poraukset.

(2) Palikka

(3) Komponenttipöytä

(4) M8-reiät asennusapukannattimen kiinnittämiseen

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja

4.4 Komponenttivaunun sovittaminen piirilevyjen kuljetuskorkeuteen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014

262

4.4.1 Varo-ohjeita

4.4.2 Työkalut ja apuvälineet

Komponenttivaunun korkeuden asettamiseen tarvitaan seuraavanlaisia työkaluja ja apuvälineitä:

– Asennuksen apuväline (tuotenro 03015976-xx)

– Nostolaitteisto komponenttivaunun pöydän nostamiseksi, kantovoima vähintään 80 kg

4.4.3 Komponenttivaunun korkeuden muuttaminen

 Kiinnitä asennuksen apuväline kummallakin kuusiokoloruuvilla M8 x 50 komponenttipöytään.

Käytettävissä on kaksi eri porausta, jotka on tarkoitettu komponenttipöytää 60 ja komponent-

tipöytää 30 varten.

 Ripusta nostolaitteen koukku silmukkaan.

 Avaa kiinnitysruuvit ja nosta komponenttipöytä sopivalle korkeudelle.

 Asenna kiinnitysruuvit paikalleen ja kiristä ruuvit.

VAROITUS

Komponenttivaunun korkeuden säätämiseen saavat ryhtyä vain tehtävään luvan saa-

neet henkilöt!

Komponenttivaunujen korkeutta saavat säätää vain ASM Assembly Systems

GmbH&Co.KG:n teknikot tai muut tehtävään luvan saaneet henkilöt..

 Ota lisäksi huomioon voimassa olevat turvallisuustoimenpidemääräykset.

 Poista kaikki syöttömoduulit komponenttipöydältä, mikäli tarkoituksenasi on säätää

komponenttipöydän korkeutta.

VAROITUS

Vaurioiden vaara!

Komponenttipöydän nostaminen ja laskeminen voivat johtaa muodonmuutoksiin.

 Poista kaikki syöttömoduulit komponenttipöydältä.

 Kiinnitä korkeuden muuttamiseen tarvittava asennusapukannatin komponenttipöy-

tään.
