Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.5 T yhjän nauhan johdekanavan säätäminen komponenttien kor keutta vastaa- vasti 263 4.5 T yhjän nauhan johdek…

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja

4.4 Komponenttivaunun sovittaminen piirilevyjen kuljetuskorkeuteen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014

262

4.4.1 Varo-ohjeita

4.4.2 Työkalut ja apuvälineet

Komponenttivaunun korkeuden asettamiseen tarvitaan seuraavanlaisia työkaluja ja apuvälineitä:

– Asennuksen apuväline (tuotenro 03015976-xx)

– Nostolaitteisto komponenttivaunun pöydän nostamiseksi, kantovoima vähintään 80 kg

4.4.3 Komponenttivaunun korkeuden muuttaminen

 Kiinnitä asennuksen apuväline kummallakin kuusiokoloruuvilla M8 x 50 komponenttipöytään.

Käytettävissä on kaksi eri porausta, jotka on tarkoitettu komponenttipöytää 60 ja komponent-

tipöytää 30 varten.

 Ripusta nostolaitteen koukku silmukkaan.

 Avaa kiinnitysruuvit ja nosta komponenttipöytä sopivalle korkeudelle.

 Asenna kiinnitysruuvit paikalleen ja kiristä ruuvit.

VAROITUS

Komponenttivaunun korkeuden säätämiseen saavat ryhtyä vain tehtävään luvan saa-

neet henkilöt!

Komponenttivaunujen korkeutta saavat säätää vain ASM Assembly Systems

GmbH&Co.KG:n teknikot tai muut tehtävään luvan saaneet henkilöt..

 Ota lisäksi huomioon voimassa olevat turvallisuustoimenpidemääräykset.

 Poista kaikki syöttömoduulit komponenttipöydältä, mikäli tarkoituksenasi on säätää

komponenttipöydän korkeutta.

VAROITUS

Vaurioiden vaara!

Komponenttipöydän nostaminen ja laskeminen voivat johtaa muodonmuutoksiin.

 Poista kaikki syöttömoduulit komponenttipöydältä.

 Kiinnitä korkeuden muuttamiseen tarvittava asennusapukannatin komponenttipöy-

tään.

Käyttöohje SIPLACE X-sarja 4 Asentaminen ja käyttöönotto

Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 4.5 Tyhjän nauhan johdekanavan säätäminen komponenttien korkeutta vastaa-

vasti

263

4.5 Tyhjän nauhan johdekanavan säätäminen kompo-

nenttien korkeutta vastaavasti

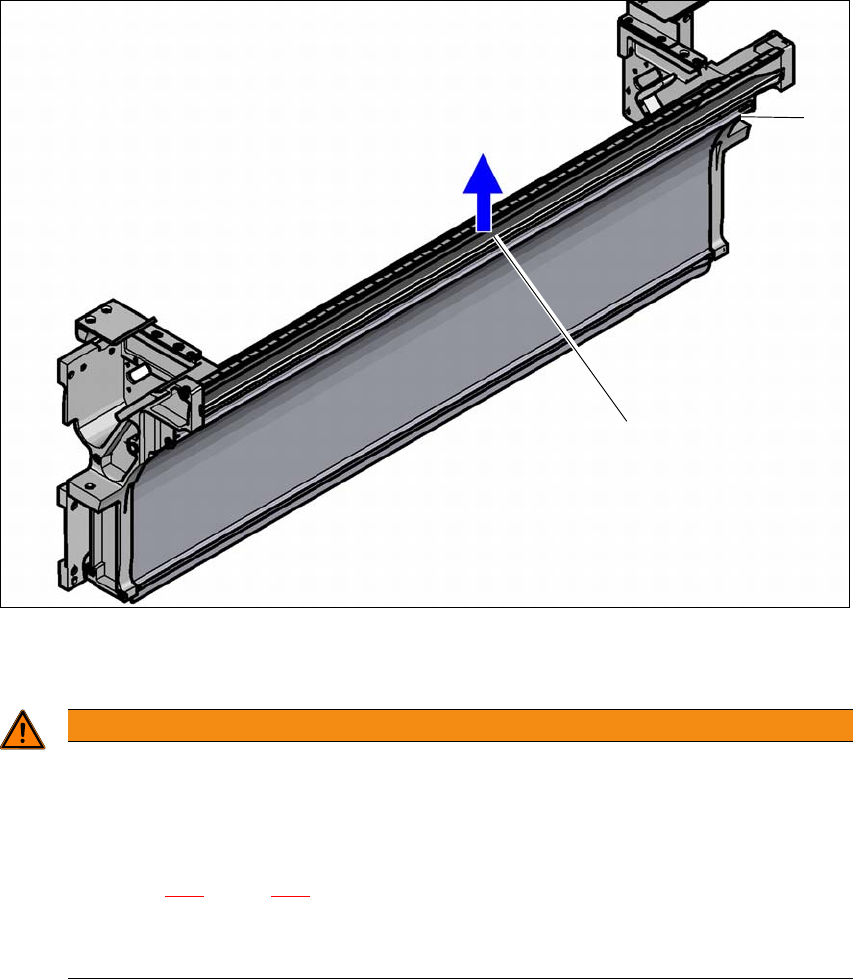

Jakolevy (1) poistettava, jos laitteistossa käytettävät syöttömoduulit käsittelevät nauhoja, joiden

taskukorkeus on yli 8 mm.

(1) Jakolevy nauhoille > 8 mm, irrotettavissa

(2) Kiinnitysruuvit

 Avaa kiinnitysruuvit.

 Vedä jakolevy pois paikaltaan.

VAROITUS

Jakolevyn poistaminen!

 Sammuta automaatti pääkytkimestä irrottaessasi jakolevyä.

 Irrota automaatti verkkosaannista ja paineilmahuollosta.

 Estä mahdollisuus kytkeä automaatti uudelleen päälle siten kuin on kuvattu kappa-

leessa 2.10

sivulla 105 .

 Odota niin pitkään, kunnes leikkaimen käyttöpaine on alentunut arvoon 0 MPa.

 Älä kosketa tyhjänauhajohtakanavan sisäpuolta.

(1)

(2)

4 Asentaminen ja käyttöönotto Käyttöohje SIPLACE X-sarja

4.6 Automaatin käyttöönotto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014

264

4.6 Automaatin käyttöönotto

4.6.1 Automaatin käyttöönotto asiakkaan luona

 Tarkasta kaikkien rakenneryhmien kunnollinen istuvuus.

 Pyyhi ennen X/Y-akselien kuljetusvarmistusten poistamista lineaarijohdekiskot nukkaamatto-

malla liinalla. Älä käytä tarkoitukseen minkäänlaisia liuottimia (ks. kappale 4.3.10

, sivu 260).

 Kytke kone päälle ja suorita referenssiajo.

 Kopioi ladontaohjelma tietokoneelle ja testaa se.

 Tarkasta koneen nollapiste 3 - 4 h lämpimäksiajoajan jälkeen.

 Varusta automaatti asiakkaan käyttöhenkilöston kanssa syöttömoduuleilla asiakkaan ladon-

taohjelman mukaisesti.

 Perehdytä henkilöstö syöttömoduulien käsittelyyn JobGuide:n avulla.

 Tarkasta kaikki asiakaskohtaisten lisävarusteiden (erityisesti softwaren) toiminta ja tilaa tar-

vittaessa tilauslomakkeella tai faksilla tarvittavat varaosat.

 Suorita koneen asennus jälkeen Y-kartoitus.

4.6.2 Asiakkaan henkilöstön opastus

 Selitä henkilöstölle asiakaskohtaisesti asennetut lisävarusteet, erityisesti software / softwa-

ren yhteensopivuus.

 Selitä ohjelmoijille linjatietokoneen / SIPLACE Pro:n ohjelmaeditorien toiminta.

 Opasta käyttäjät ja asettajat asema-softwaren käyttämiseen.

 Selita salasanasuojauksen toiminta.

 Opasta asiakkaan henkilöstö käyttöohjeen ja kunnossapitoohjeen mukaisesti.

4.6.3 Testausajo tai tuotannon käynnistys

 Testaa linja testauspiirilevyä tai asiakkaan piirileä käyttäen.

 Tallenna asiakkaan tuote- ja tuotantotiedot, käsittele tiedot ja dokumentoi tiedot Installation

Report:iin.

 Varmista tiedostot ja luovuta asiakkaalle varmistuskopiot.
