5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja 5.3 SIPLACE-linjan kytkeminen päälle Ohjelmis toversiosta 706.1 SP1 alkaen Painos 10/2014 276 5.3.5 Koneen St art-p ainikkeen toiminnot S tart-painikkeen toim …
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.3 SIPLACE-linjan kytkeminen päälle
275
5
Kuva 5.3 - 1 Näkymä"Tuotanto" aseman ohjelmiston lataamisen jälkeen (esimerkkinä SIPLACEX4i)
Tilakentässä (ks. kohta 5.5.1, sivu 280) on nähtävissä aseman hetkellinen tila sekä toimenpide,
joka käyttäjän on suoritettava.
Paina jotakin käynnistyspainiketta saatuasi kehotuksen "Paina käynnistyspainiketta".
Käynnistyspainikkeet sijaitsevat aseman tulopuolella, lähtöpuolella ja vasemman ja oikean
puolen ohjauspaneeleissa.
Suoritetaan referenssiajo. Kun referenssiajo on suoritettu, asema on käyttövalmis.
Kuvake ilmestyy käyttöliittymän työalueelle (aktivoitu).
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.3 SIPLACE-linjan kytkeminen päälle Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
276
5.3.5 Koneen Start-painikkeen toiminnot
Start-painikkeen toiminto voidaan asettaa.
Avaa näkymä "Anturien ja toimintojen tarkastus" (ks. kappale 5.5.3, sivu 281).
Seraavat asetukset ovat mahdollisia:
Tuotannon automaattinen käynnistys 5
Vakioasetus.
Kun Start-painetaan, tuotanto käynnistyy automaattisesti.
Älä muuta tuotannon tilaa 5
Esimerkiksi konetta kalibroitaessa ja testattaessa.
Start-painiketta painettaessa suljetaan vain virtapiiri ja tuotantoa ei käynnistetä välittömästi.
5
5.3.6 Vuokaavio "SIPLACE-linjan käynnistäminen"
Seuraava toimintakaavio esittää toiminnot, jotka suoritetaan SIPLACE-linjan käynnistämisen jäl-
keen.
HUOMIO
Koneen toiminnot voi käynnistää välittömästi graafisesta käyttöliittymästä käsin, käynnis-
tyspainikkeen asennosta riippumatta. Koska virtapiiri on jo suljettu, mikään muu koneen
Start-painikkeella suoritettava vahvistus ei ole tarpeen.
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.3 SIPLACE-linjan kytkeminen päälle
277
5

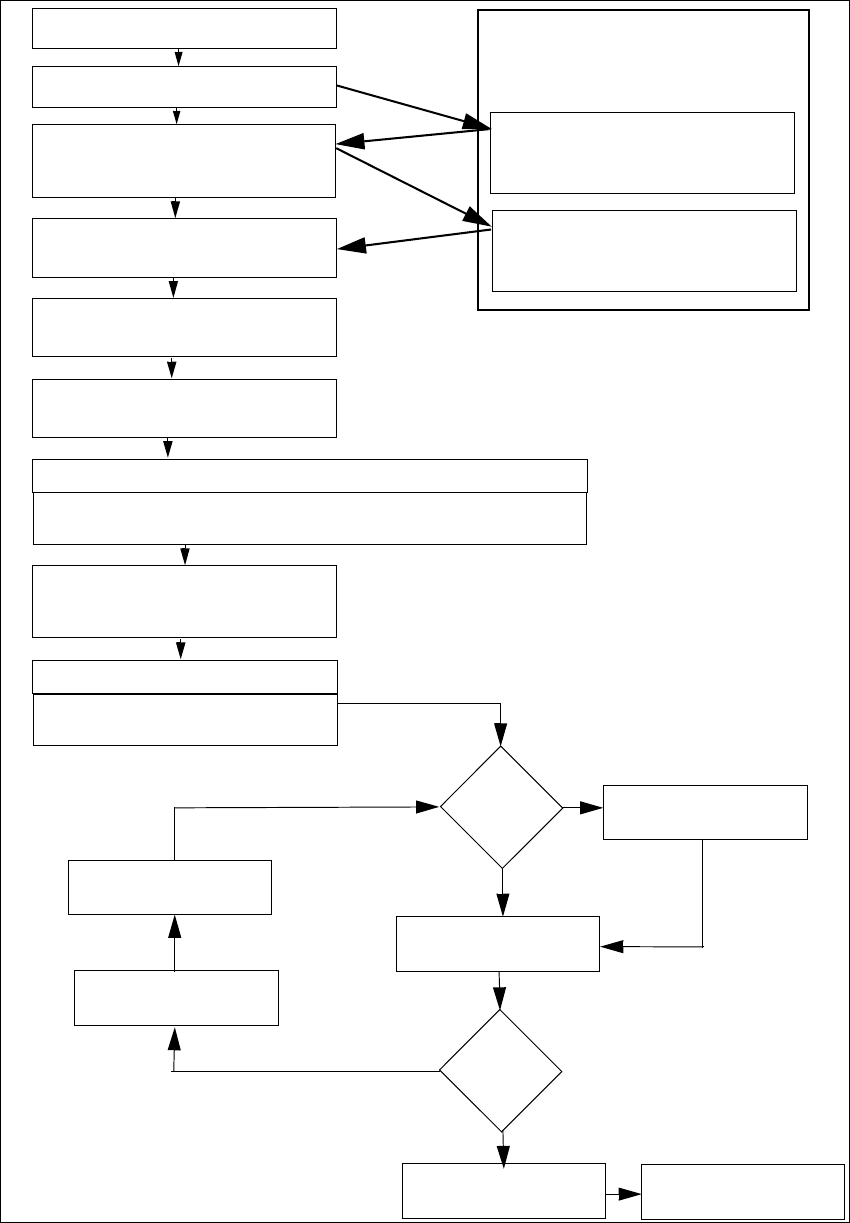

Kuva 5.3 - 2 Toimintakaavio "SIPLACE-linjan käynnistys"
Asematietokone
Käynnistys
Varustelun tarkastus
(syöttömoduulien sijoittaminen)
Merkinnän opetus
Piirilevydatan lataus
Start-painikkeen painallus
Odotetaan referenssiajoa
Piirilevyn sisäänajo
Odotetaan piirilevyä
Varustelun tarkastus
(jos pöytä merkitty punaisella)
Mahd. muutokset pipettikokoonpanoon
Pipettien tarkastus
Merkit
OK?
Ratavirhe
Ladonta
Varustelun tarkastus
Ratojen täydennys
Ladonta
PL poistohihnalle
Kursivointi: Suorituksesta tai ilmoittamises-
ta vastaa asema
Kyllä
Kyllä
Ei
Ei
Koneen esiasetukset
Latausavustaja
Ohjelmointijärjestelmä
Tehtävät
Varustelumuutoksen vahvistus do-
wnload-assistentille
Lihavointi: Suorittamisesta vastaa käyttäjä
