5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja 5.7 Valopylväät ja äänitorvi Ohjelmist oversiosta 706.1 SP1 alkaen Painos 10/2014 290 5.7 V alopylväät ja äänitorvi 5.7.1 Yleistä V a lopylväät ilmoittavat aut…
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.6 Hälytystiedot ja online-ohje
289
5.6.3 Värien merkitys Online-ohjeen hälytystiedoissa
5
5.6.4 Tilannekohtainen online ohje
Parhaillaan näytössä olevaa näkymää koskevat tiedot voi hakea näyttöön käynnistämällä aseman
tietokoneen opastusjärjestelmän. Tämä tapahtuu napsauttamalla kuvaketta . Näytölle
avautuu Opastusjärjestelmän pääikkuna hälytystietoineen. Tiedot koskevat näytöllä sillä het-
kellä olevaa sitä näyttöä, josta apu käynnistettiin. Sisällysluettelon, hakemiston ja hakutoiminnon
avulla voit hakea näyttöön kaikki online-ohjeen sisältämät tiedot.
Tekstin merkintä Merkitys
punainen teksti hälytysnumero ja hälytysilmoitus
musta teksti hälytyksen mahdollinen(-set) aiheuttaja(t)
vihreä teksti ohjeet hälytyksen aiheuttajan poistamiseksi
sininen alleviivattu teksti lisätietojen kutsu
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.7 Valopylväät ja äänitorvi Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
290
5.7 Valopylväät ja äänitorvi
5.7.1 Yleistä
Valopylväät ilmoittavat automaatin käyttötilat ja toimintahäiriöt. Äänitorvi ilmoittaa äänimerkin
avulla hälytyksestä. SIPLACE-automaatteihin voidaan asentaa joko kaksi- tai kolmivärinen valo-
pylväs. Käytettävän (kaksi- tai kolmivärisen) valopylväsjärjestelmän asetukset tapahtuvat auto-
maattisen konfigurointitoiminnon avulla, ks. aseman ohjelmiston asennusohje, tuotenumero
00196771-xx.
5.7.1.1 Kaksivärinen valopylväs (vakiomalli)

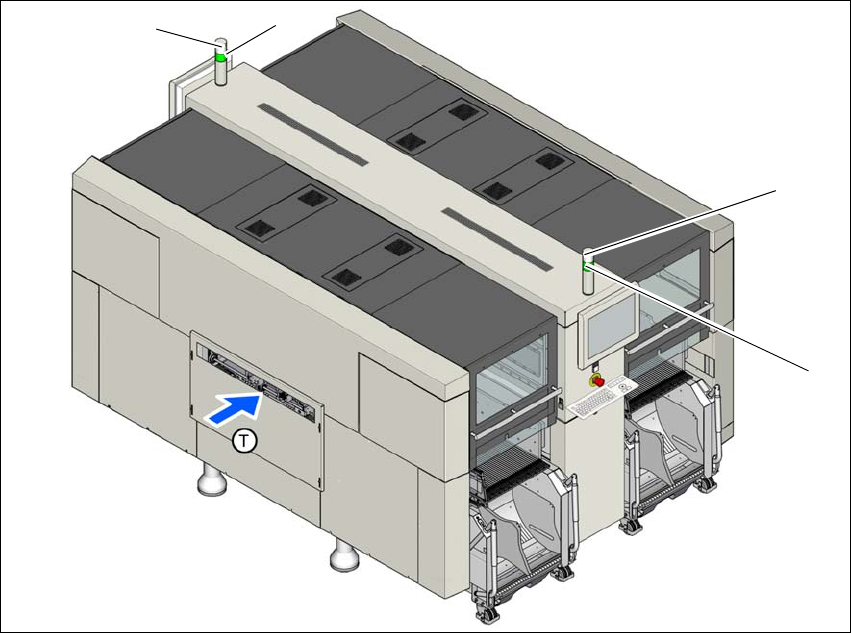

Kuva 5.7 - 1 Käyttötilojen merkkivalot (esimerkki: SIPLACE X2 S / X3 S / X4 S)
L1 valkoinen merkkivalo, oikealla
L2 vihreä merkkivalo, oikealla
L3 valkoinen merkkivalo, vasemmalla
L4 vihreä merkkivalo, vasemmalla
T Piirilevyn kuljetussuunta
(L2)
(L1)
(L3)
(L4)
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.7 Valopylväät ja äänitorvi
291
5.7.1.2 Kolmivärinen valopylväs (valinnainen malli)
Kuva 5.7 - 2 Käyttötilojen merkkivalot (esimerkki: SIPLACE X2 S / X3 S / X4 S)
L1 punainen merkkivalo
L2 keltainen merkkivalo
L3 vihreä merkkivalo
5.7.2 Tilanäyttö ja sen merkitys
5
(L2)
(L1)
(L3)
Merkitys Koneen puoli Tila - kaksivärinen
(valkoinen/virheä)
Tila - kolmivärinen
(punainen/
keltainen/vihreä)
Automaatti tuotannossa kummallakin puo-
lella
Valkoinen: --
Vihreä: Palaa
Punainen: Ei pala
Keltainen: Ei pala
Vihreä: Palaa
Automaatti odottaa piirilevyn
saapumista syöttökohtaan.
kummallakin puo-
lella
Valkoinen: --
Vihreä: 700 - 700
Punainen: Ei pala
Keltainen: Ei pala
Vihreä: 500 - 500
