Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.8 Työvuoron vaihto 295 5.8 T yövuoron vaihto 5.8.1 T oimenpiteet ennen työvuoron vaihtoa Nauhojen jatka…
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.7 Valopylväät ja äänitorvi Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
294
5.7.2.1 Pääperiaate
5
5.7.2.2 Vilkuntataajuudet
5
5
5.7.2.3 Tärkeysjärjestys
5
5.7.2.4 Reaktioaika
Jokainen konestatuksen muutos näytetään ilmoitusvaloilla kolmen sekunnin kuluessa.
Status Merkitys
Ei pala Ei varoitusta tai hälytystä
Valo vilkkuu Varoitus, vilkuntanopeus riippuu varoituksen tyypistä
Palaa Hälytys
-- Kuvattu tila ei vaikuta millään tavalla asianomaisen valon toimin-
taan.
Normaali vilkunta Vihreä merkkivalo: 700 ms pois päältä, 700 ms päällä
Valoinen merkkivalo: 500 ms pois päältä, 500 ms päällä
Lyhytkestoinen vilkunta palaa 100 ms , ei pala 1000 ms
Nopea vilkunta palaa 100 ms , ei pala 200 ms
Varoituksen tyyppi Tärkeys
Nopean vilkunnan määritys Korkein
Normaalin vilkunnan määritys Keskellä oleva
Lyhytaikaisen vilkunnan määritys Matalin
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.8 Työvuoron vaihto
295
5.8 Työvuoron vaihto
5.8.1 Toimenpiteet ennen työvuoron vaihtoa
Nauhojen jatkaminen on tehtävä sopivalla hetkellä. Vuoronvaihdon jälkeen syöttömoduuleja
ei heti tarvitse täyttää uudelleen. Näin pitkiä seisokkeja tarvitaan mahdollisimman vähän.
Kerro vuoronvaihdon yhteydessä seuraavalle käyttäjälle tärkeät tiedot edelleen. Tähän kuu-
luvat esimerkiksi ladontaohjelman muutokset. Käy tällöin myös läpi kappaleessa 5
sivulla 317
kuvattujen työvaiheiden luettelo.
Suorita varustelun tarkastus.
Tarkasta, ovatko syöttömoduulit ladattu oikeilla komponenteilla ja, että ne ovat komponentti-
vaunussa oikeassa asetuspaikoissa ja, että komponenttien syöttöaskelluspituudet on ase-
tettu oikein.
Puhdista seuraavat linjan moduulit:
Tyhjennä poistoastia ja imuroi poistoastian ympäristö varovasti.
Imuroi pipettien vaihtolaite, syöttömoduulit ja komponenttivaunu varovasti.
Tyhjennä nauhajäteastia. Noudata tällöin turvallisuusohjetta kappaleessa 5.8.2 sivulla 296.
Tyhjennä konekuvun keräysallas.
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.8 Työvuoron vaihto Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
296
5.8.2 Turvaohjeita nauhajäteastian tyhjentämiseen
5

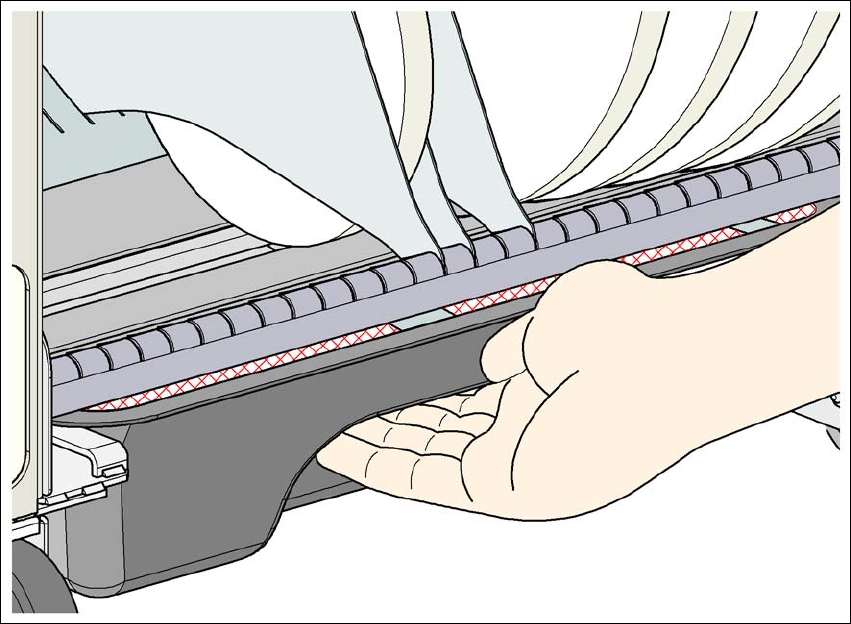

Kuva 5.8 - 1 Turvaohjeita nauhajäteastian tyhjentämiseen
Nauhajäteastia on vedettävä tyhjentämistä varten kokonaan ulos komponenttivaunusta. On ole-
massa vaara, että peukalo jää puristukseen.
Tartu riskin välttämiseksi sormilla kahvakouruun sen alapuolelta ja laita peukalo kahvakoutun
päälle.
Älä missään tapauksessa laita peukaloa nauhakontin ja nauhajäteastian väliseen rakoon,
koska peukalo jää tällöin puristukseen.
