5.9.5 Jakolevyjen sijoittaminen nauhasäiliöön
Jakolevyssä on erilaisia reunoja, ja se voidaan asettaa nauhakonttiin kahdella tavalla. Jos ko-
neessa käytetään pistoakseleita, pistoakseleille tarkoitut aukot jakolevyssä ovat ylhäällä (ks.
kohta 4 kuvassa 5.9 - 3
). Jos pistoakseleita ei käytetä, jakolevyn pyöristetty reuna on ylhäällä
(ks. kohta 5 kuvassa 5.9 - 3
).
Sijoita jakolevyt paikalleen kuvan 5.9 - 3 mukaisesti ja muista, että nauhasäiliön voi jakaa pie-
nimmillään 2 osaan. Näin vältät ladontavirheitä.
Tarkasta, että jakolevyt täyttävät saman merkkipaikan kaikilla kolmella johtokiskolla. Muutoin
jakolevy kallistuu tai taittuu.
5

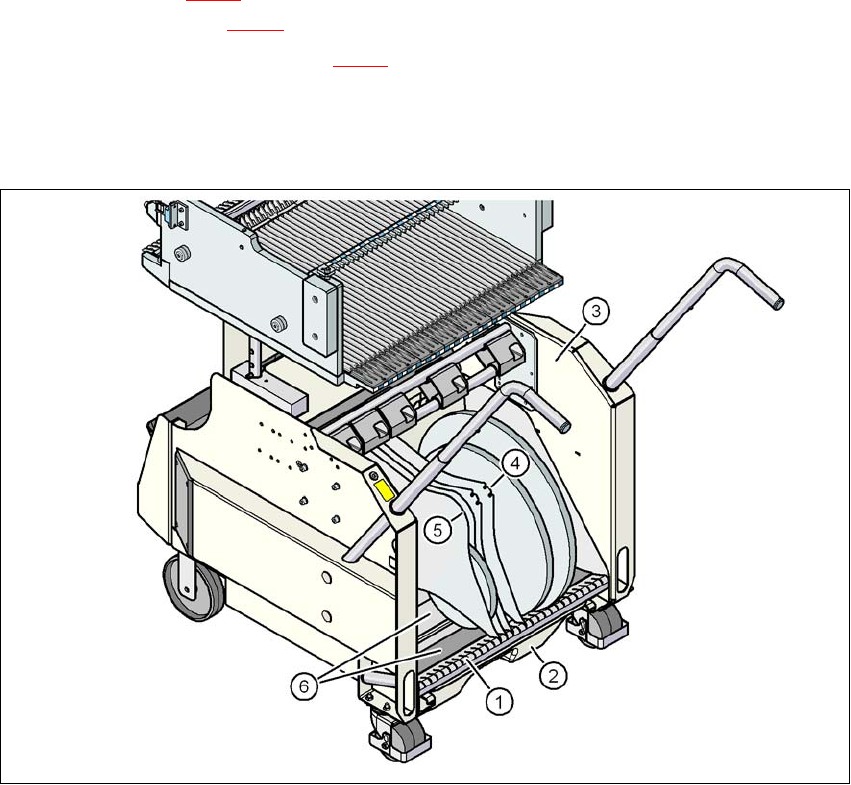

Kuva 5.9 - 3 Jakolevyt nauhasäiliössä
(1) Johtokisko jakolevyä varten
(2) nauhajäteastia
(3) nauhasäiliö
(4) jakolevyn sijainti pistoakseleita käytettäessä
(5) jakolevyn sijainti ilman pistoakseleita
(6) liukualustat nauharullille
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.10 Syöttömoduulien varustaminen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
302
5.10 Syöttömoduulien varustaminen
5.10.1 Syöttömoduulien käsittelyä koskevia ohjeita
Syöttömoduulit ovat tarkkuuslaitteita. Käsittele syöttömoduuleja siksi varovaisesti.
Vältä syöttömoduulien kolhimista esteisiin.
Älä anna syöttömoduulien pudota.
Käytä huoltamiseen sopivia työkaluja.
5.10.2 X-syöttömoduulin ottaminen komponenttipöydältä
5

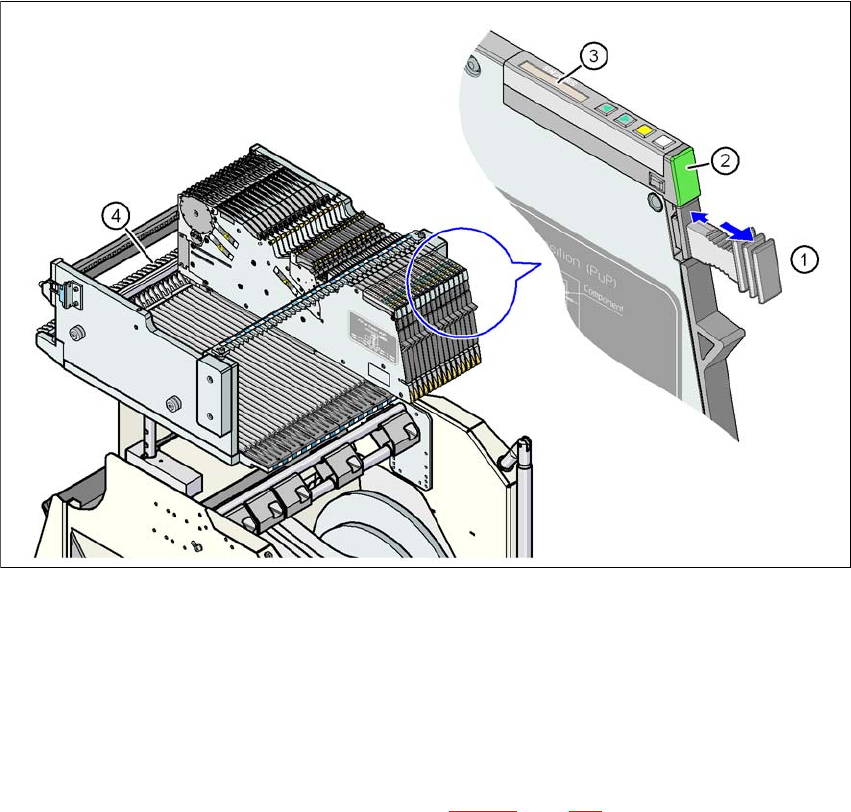

Kuva 5.10 - 1 X-syöttömoduulin ottaminen komponenttipöydältä
(1) poistokahva
(2) tilanäyttö
(3) LCD-näyttö
(4) Salpa X-syöttömoduulien lukitsemiseen
5
Käyttövalmiissa tilassa tilanäyttö (kohta 2 kuvassa 5.10 - 1, sivu 302) on vihreä, jos X-syöttömo-
duuli sisältyy käytössä olevaan varustukseen. Tilanäyttö pysyy pimeänä, jos syöttömoduuli ei
kuulu senhetkiseen varusteluun.
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.10 Syöttömoduulien varustaminen
303
X-syöttömoduuli on lukittu komponenttipöytään salvan avulla, eikä sitä voi vetää pois. Jos haluat
ottaa syöttömoduulin komponenttipöydältä, toimi seuraavasti:
Paina poistokahvaa (kohta 1 kuvassa 5.10 - 1, sivu 302). Poistokahva ponnahtaa ulos ja tila-
näyttö sammuu.
Odota noin 1 sekunnin ajan, kunnes syöttömoduulin lukitus (kohta 4 kuvassa 5.10 - 1, sivu
302
) vapautuu.
Vedä syöttömoduuli poistokahvasta komponenttipöydältä. Jos odotat pidempään kuin n. 5
sek., niin syöttömoduuli lukitaan uudelleen. Tilanäyttöön syttyy punainen valo ja LCD-näyt-
töön (kohta 3 kuvassa 5.10 - 1
, sivu 302) ilmestyy ilmoitus "Handle --->>".
Työnnä poistokahva uudelleen sissään paikoilleen. Jos X-syöttömoduuli kuuluu senhetki-
seen varusteluun, tilanäyttöön syttyy vihreä valo ja LCD-näytölle tulee ratanumero ja askel-
luspituus.
Paina poistokahvaa (kohta 1 kuvassa 5.10 - 1, sivu 302) uudelleen ja vedä syöttömoduuli tä-
män jälkeen pois komponenttipöydästä.
