5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja 5.11 X-syöttömoduulin näyttöjen noudattamin en Ohj elmistoversiosta 706.1 SP1 alkaen Painos 10/2014 314 5.11.2 LED-näytöllä varustetut syöttömoduulit X-syöttöm…
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.11 X-syöttömoduulin näyttöjen noudattaminen
313
5.11 X-syöttömoduulin näyttöjen noudattaminen
5.11.1 LCD-näytöllä varustetut syöttömoduulit
X-syöttömoduulit on varustettu käyttötilan ilmaisemista varten monivärisellä tilanäytöllä (kohta 6
kuvassa 5.11 - 1
) ja tekstien esittämistä varten LCD-näytöllä (kohta 1 kuvassa
5.11 - 1
).
5
Kuva 5.11 - 1 X-syöttömoduulin painikkeet, LCD- ja tilanäyttö
(1) LCD-näyttö
(2) painike ETEENPÄIN
(3) painike TAAKSEPÄIN
(4) painike KALVO
(5) painike SET
(6) Tilanäyttö, monivärinen
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.11 X-syöttömoduulin näyttöjen noudattaminen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
314
5.11.2 LED-näytöllä varustetut syöttömoduulit
X-syöttömoduulit (2x8 mm, Smart Feeder 12 mm ja Smart Feeder 16 mm) on varustettu käyttöti-
lan ilmaisemista varten monivärisillä kaistakohtaisilla tilanäytöillä samoin kuin LED-näytöillä.
5

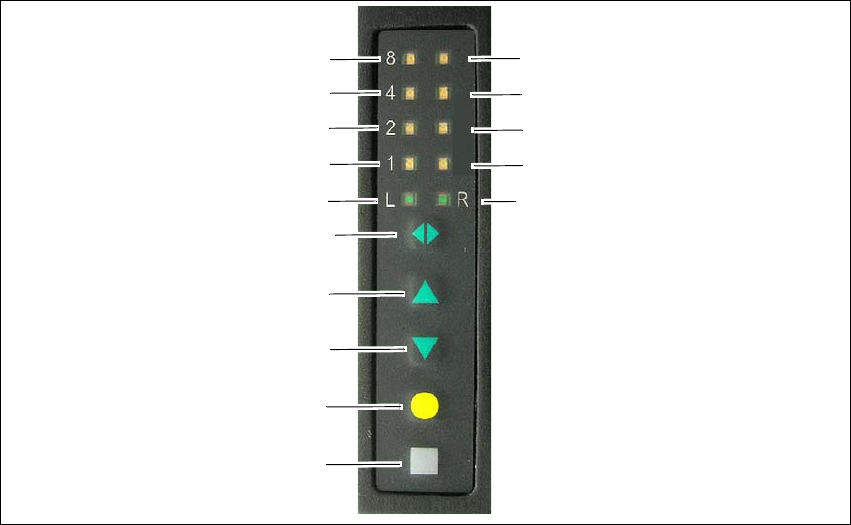

Kuva 5.11 - 2 Painikkeet, LED-valot ja tilanäytöt: esimerkkinä X-syöttömoduuli 2x8 mm
(1) Painike Set
(2) Painike Kalvo
(3) Painike Taaksepäin
(4) Painike Eteenpäin
(5) Painike Vaihto oikean ja vasemman kaistan välillä
(6) LED L, vasen kaista käytössä
(7) LED, 1 mm:n askelpituus, vasen kaista
(8) LED, 2 mm:n askelpituus, vasen kaista
(9) LED, 4 mm:n askelpituus, vasen kaista
(10) LED, 8 mm:n askelpituus, vasen kaista
(11) LED R, oikea kaista käytössä
(12) LED, 1 mm:n askelpituus, oikea kaista
(13) LED, 2 mm:n askelpituus, oikea kaista
(14) LED, 4 mm:n askelpituus, oikea kaista
(15) LED, 8 mm:n askelpituus, oikea kaista
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(15)
(14)
(13)
(12)
(11)
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.11 X-syöttömoduulin näyttöjen noudattaminen
315
5.11.3 Tilanäyttö
–Vihreä:
Syöttömoduuli on käyttövalmis ja kuuluu nykyiseen varusteluun.
– Oranssi:
Ilmaisee varoituksen. Varoitusteksti tulee LCD-näytölle.
– Punainen:
Järjestelmässä on esiintynyt toimintahäiriö. Virheilmoitus tulee LCD-näytölle.
– Valo ei pala:
Syöttömoduuli ei sisälly parhaillaan käytettävään varustukseen.
5
5
5.11.4 LCD-näyttö
Seuraavassa taulukossa löydät sanalliset selostukset LCD-näytöille, tilanäytön väreille ja moo-
deille, merkitys ja toimenpiteet vian poistamiseksi.
5.11.4.1 Varoitukset ja korjaustoimenpiteet
5
5
OHJE
"LED ei pala" koskee vain varustukseen kuuluvia syöttömoduuleja
Koneohjain kytkee tilanäytön pois niistä syöttömoduuleista, jotka eivät kuulu varusteluun.
Tila "LED ei pala" on käytössä vain, jos ohjelmointijärjestelmä on määritellyt linjalle työ-
tehtävän. Tämä helpottaa käyttäjän työtä syöttömoduulien valvonnassa, koska vain ne
syöttömoduulit on huomioitava, jotka kuuluvat varusteluun.
OHJE
Varustaminen: LED-valon syttyminen jokaisessa syöttömoduulissa
Itse varustelutoiminnan aikana - asemalle ei lähetetty varusteluinformaatiota, ei lähetetty
työtilausta SIPLACE Pro asemalle/linjalle - jokaisen syöttömoduulin LED aktivoituu mo-
duulia paikoilleen asetettaessa. Käyttäjä saa näin tiedon siitä, että kaikki on kunnossa.
LCD-näytön
tekstit
Status-
näyttö
Merkitys Häiriönpoisto
Remove Foil
(Poista folio)
Oranssi Valittiin toiminto, joka ei ole
sallittu silloin kun päällyskal-
vo on kiristyneenä (foliokei-
nuvipu on painuneena alas).
Jos haluttu toiminto pitää suorittaa, on folio
poistettava hammaspyöräparista ja leikatta-
va poikki, jotta foliokeinuvipu pääsee va-
paaksi
