Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.15 Komponenttivaunun telakointi tai irrottaminen 323 5 Kuva 5.15 - 1 Komponenttivaunun telakointia ja ir …
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.15 Komponenttivaunun telakointi tai irrottaminen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
322
5.15 Komponenttivaunun telakointi tai irrottaminen
5.15.1 Turvallisuusohjeita komponenttivaunun telakointiin ja irrotukseen
Noudata lisäksi turvallisuusohjeita kappaleessa 2.5.11, sivulla 78.
5
Komponenttivaunun voi telakoida vain, jos suojakannet ovat kiinni.
Jokaisessa paikoituspaikassa (1,2,3 ja 4) on painike. Komponenttivaunun vaihtamista varten laa-
ditun turvallisuusmallin mukaan käyttäjän on painettava tätä painiketta kulloisessakin automaatin
paikoituspaikassa, jotta komponenttivaunun telakointi tai irrotus olisi mahdollista.
VAROITUS
Ruhjeiden vaara!
Komponenttivaunun telakoinnin ja irrottamisen yhteydessä esiintyy ruhjoutumisen vaa-
ra.
Telakoi ja irrota komponenttivaunu aina vain yksin.
Varmista komponenttivaunun telakoinnin ja irrottamisen yhteydessä, että raajat ei-
vät ole vaunun liikealueella.
Käyttöohje SIPLACE X-sarja 5 Koneella suoritettavat tehtävät
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 5.15 Komponenttivaunun telakointi tai irrottaminen
323
5

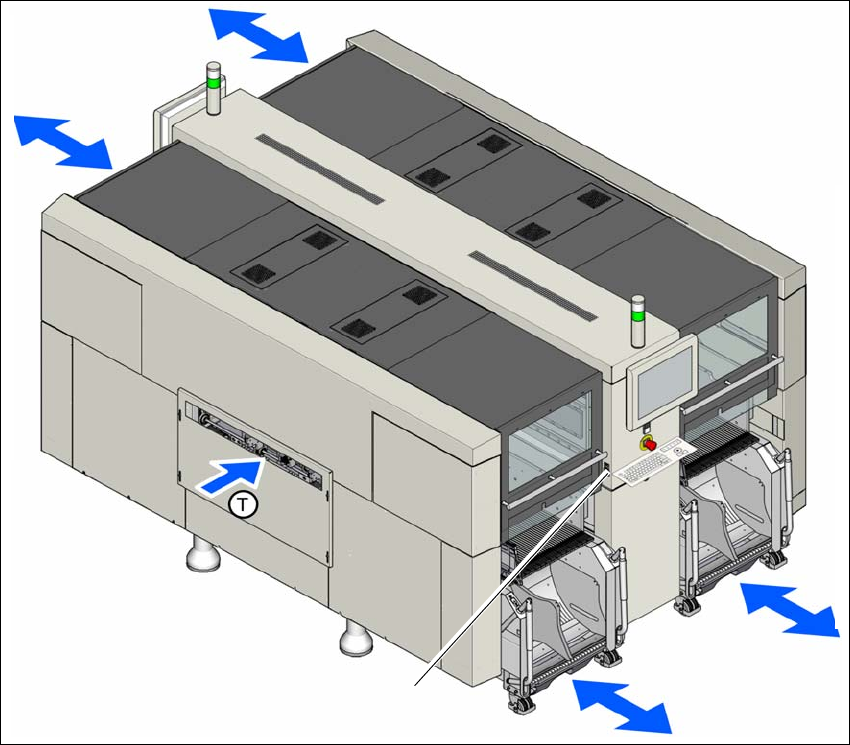

Kuva 5.15 - 1 Komponenttivaunun telakointia ja irrotusta koskevia turvallisuusohjeita (esimerkki: SIPLACE X2 S / X3 S
/ X4 S)
Komponenttivaunun voi telakoida vain, jos suojakannet ovat kiinni.
(1) Painike komponenttivaunun telakointiin ja irrotukseen, asettelupaikka 1
(T) Piirilevyn kuljetussuunta
(1)
5 Koneella suoritettavat tehtävät Käyttöohje SIPLACE X-sarja
5.15 Komponenttivaunun telakointi tai irrottaminen Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
324
5.15.2 Komponenttivaunun irrottaminen
Paina automaatin asianomaisen paikoituspaikan painiketta siihen saakka, kunnes kompo-
nenttivaunu on irtautunut automaatista.
Käännä molemmat kahvat ylös (kohta 1 kuvassa 5.15 - 2).
5

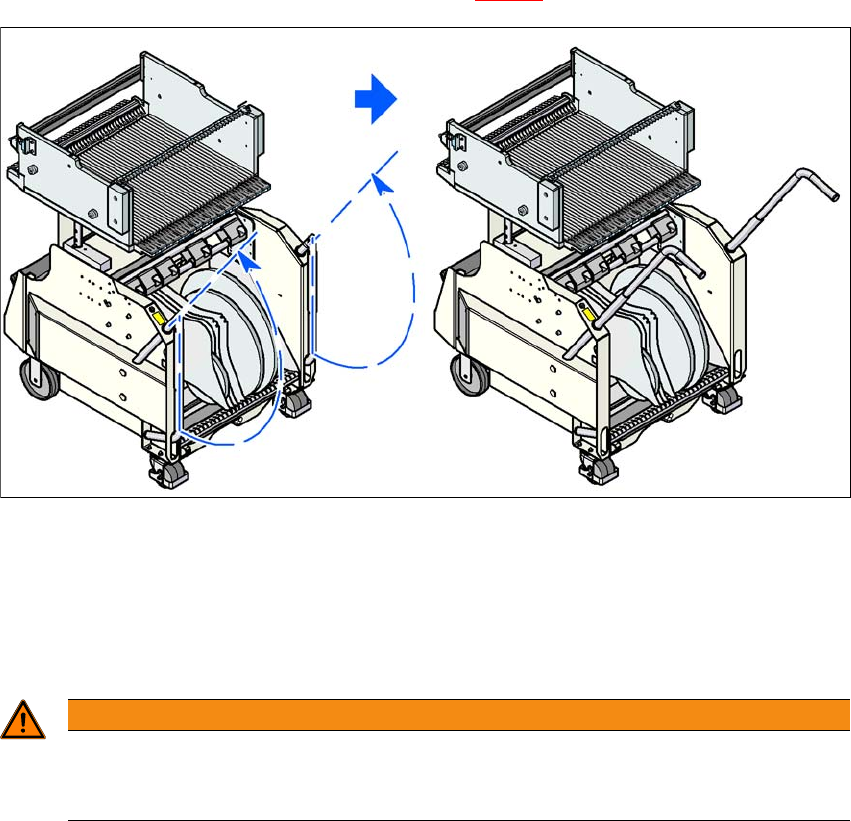

Kuva 5.15 - 2 Komponenttivaunu - kahvojen kääntäminen ylös vaunun siirtämistä varten
Vedä komponenttivaunu ulos automaatista molemmin käsin kahvoista vetämällä.
5.15.3 Komponenttivaunun liikuttamista koskevia turvallisuusohjeita
5
Tartu kahvoista komponenttivaunuun aina molemmin käsin, kun haluat sitä siirtää.
Ota huomioon, että syöttömoduulien kanssa täysin ladottu komponenttivaunu voi kaatua n.
20° kaltevuudesta sivuttain tai eteenpäin.
Huolehdi, että pinnalla, jolle vaunu liikkuu, on kaikissa tapauksissa oleellisesti vähäisempi
kaltevuus.
Huolehdi, että ei törmätä esteisiin. Vastaavalla nopeudella vaunu voisi kaatua eteenpäin.
VAROITUS
Tapaturmien välttäminen!!
Onnettomuuksien välttämiseksi noudata ehdottomasti jäjempänä olevia ohjeita kompo-
nenttivaunua liikutettaessa.
