6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
334
6.1.2.5 Kokoonpanoesimerkki, C&P20/C&P20 M malliin SIPLACE X4i S - pöydän asema
ulkona
Paikoituspaikoille 1, 2, 3 ja 4 voi asentaa kaksi pipetinvaihtajariviä SpeedStar-ladontapäätä varten
(kohta 1 ja kohta 4 kuvassa 6.1 - 4
, sivu 334).
6

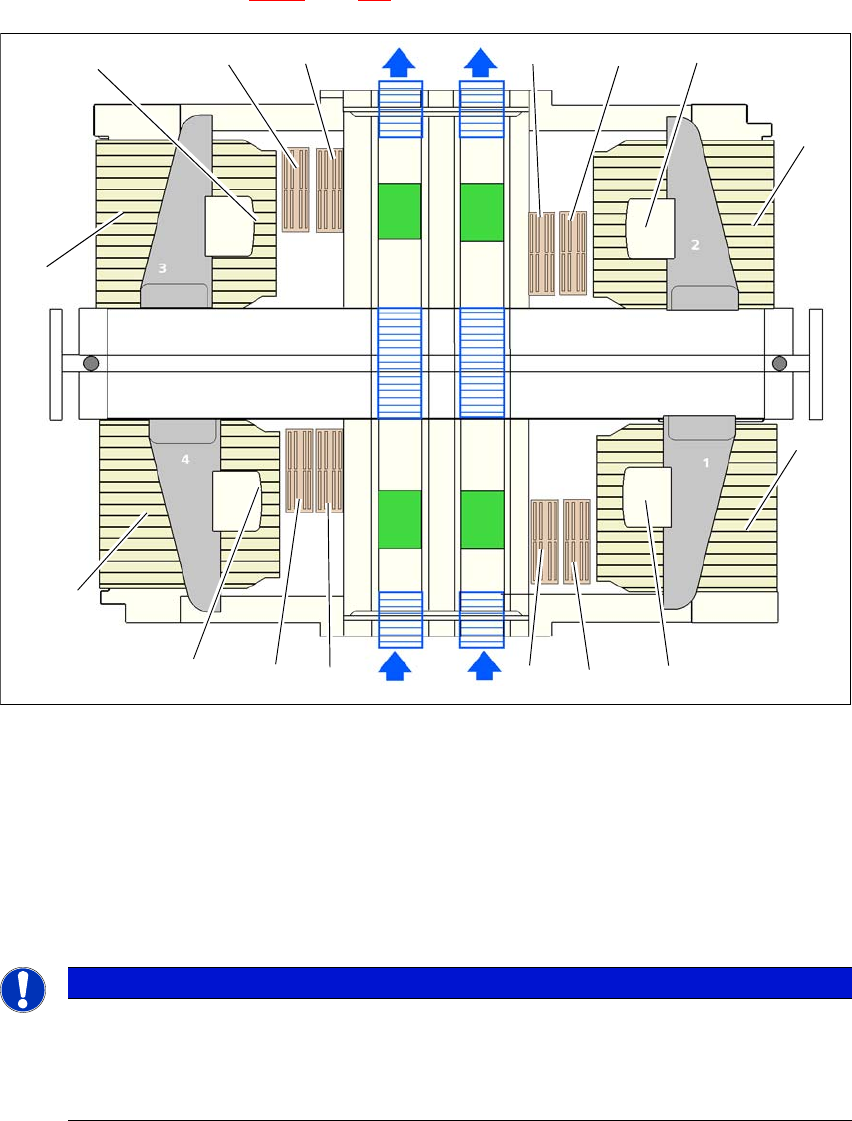

Kuva 6.1 - 4 Ladontapäähän SIPLACE SpeedStar tarkoitettujen pipetinvaihtajien sijainti - kokoonpanoesimerkki
(SIPLACE X4i S)
6
6
6
(1) pipetinvaihtajat
(2) SIPLACE SpeedStar
(3) Pöydän asema "ulkona"
(4) Pipetinvaihtajien toinen rivi (valinnaisesti)
OHJE
Automaatin pysähtyminen makasiinien puuttuessa
Turvapiiri pysäyttää automaatin, mikäli makasiineja puuttuu tai makasiinit eivät ole moit-
teettomasti paikallaan.
Varusta kaikki makasiinipaikat makasiineilla.
(2)
(4)
(1)
(2)
(1)
(2) (2)
(1)
(3)
(3)
(3)
(3)
(4)
(1)
(4)
(4)
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.1 Pipetinvaihtaja
335
6.1.2.6 Kokoonpanoesimerkki, C&P20/C&P20 M malliin SIPLACE X4 S
Jokaiseen paikoituspaikkaan 1, 2, 3 ja 4 voi asentaa oman pipetinvaihtajan SpeedStar-päätä var-
ten (kohta 1 kuvassa 6.1 - 5
, sivu 335).
6
Kuva 6.1 - 5 Ladontapäähän SIPLACE SpeedStar tarkoitettujen pipetinvaihtajien sijainti - kokoonpanoesimerkki
(SIPLACE X4 S)
6
6
6.1.2.7 Pipetinvaihtajien "toinen rivi" ladontapäähän SIPLACE SpeedStar
Optio "Pipetinvaihtajien toinen rivi" mahdollistaa ylimääräisen pipetinvaihtajarivin käytön ladonta-
pään SIPLACE SpeedStar C&P yhteydessä. Jälkivarustuspaketti sisältää pipetinvaihtajan lisäksi
tarvittavan asennussarjan.
(1) pipetinvaihtajat
(2) SIPLACE SpeedStar
OHJE
Automaatin pysähtyminen makasiinien puuttuessa
Turvapiiri pysäyttää automaatin, mikäli makasiineja puuttuu tai makasiinit eivät ole moit-
teettomasti paikallaan.
Varusta kaikki makasiinipaikat makasiineilla.
(2)
(1)
(1)
(2)
(1)
(2) (2)
(1)
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.1 Pipetinvaihtaja Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
336
6.1.2.8 Asennus
Pipetinvaihtajat on kiinnitetty aina komponenttivaunun sisäänvetoyksikköön.
6
Kuva 6.1 - 6 Asennuspaikka
(1) Vino sivu on komponenttivaunun sisäänvetolaitteen suunnassa
(2) Pystysuora sivu on piirilevykuljettimen suunnassa
Asenna pipetinvaihtaja siten, että vino sivu osoittaa komponenttivaunun sisäänvetolaitteen
suuntaan.
6
VAROITUS
Ladontapään törmäysvaara sekakokoonpanojen yhteydessä!
Sekakokoonpanojen yhteydessä esiintyy ladontapään törmäysvaara.
Asenna jokaisen ladontapään yhteyteen vain siihen kuuluva pipetinvaihtaja, joka on
varustettu asianomaiseen ladontapäähän kuuluvilla pipettimakasiineilla.
