6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6) Ohjel mistoversiosta 706.1 SP1 alkaen Painos 10/2014 372 6.5 W affle-Pack-vaihtolaite (WPC5/WPC6) 6 6.5.1 Kuvaus W affle-Pack-vaihtol…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.4 Matrix Tray Changer
371
6.4.5 MTC-yksiköllä varustetun automaatin SIPLACE X2 S / X3 S / X4 S mitat
6

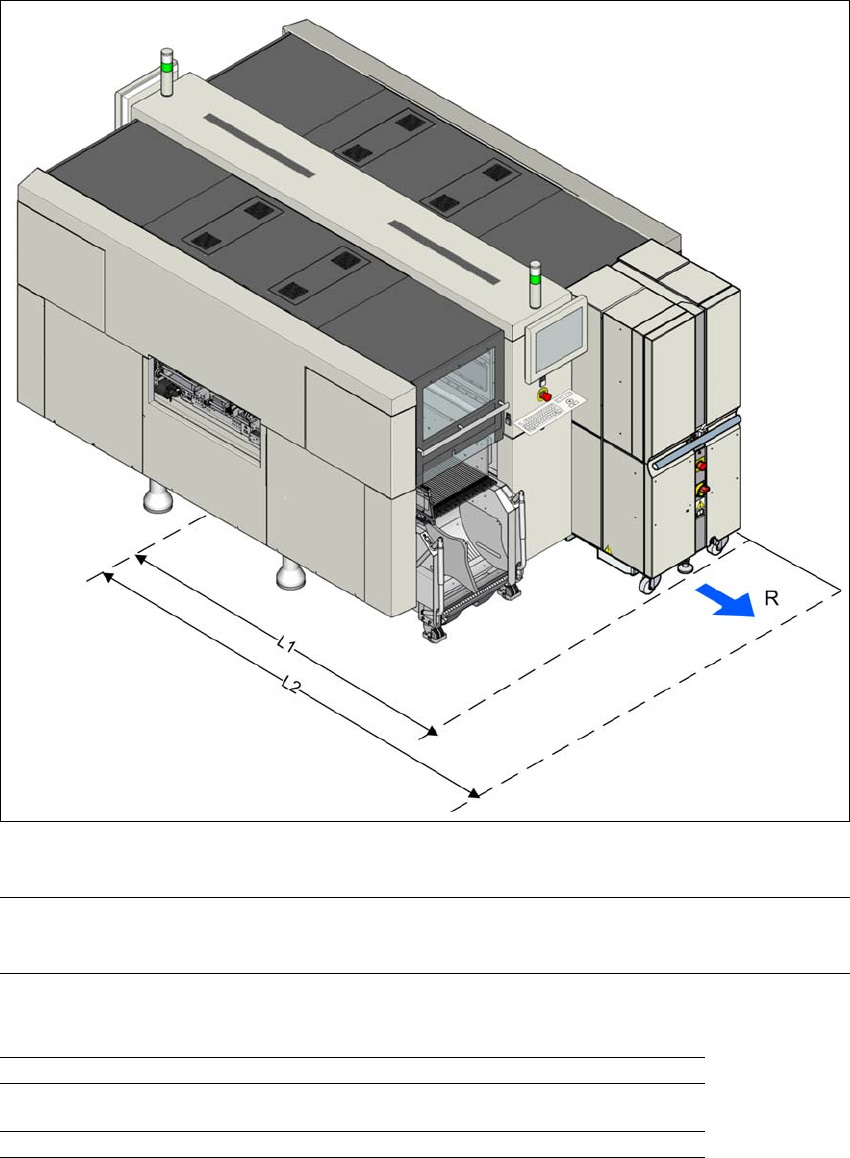

Kuva 6.4 - 3 Matrix Tray Changer -yksiköllä varustetun automaatin SIPLACE X2 S / X3 S / X4 S mitat millimetreinä
OHJE 6
Paikoituspaikkaan 2 voi telakoida komponenttivaunun sijaan Matrix Tray Changer -yksikön.
MTC-yksikön järjestelyalueen säde R automaatin SIPLACE X2 S / X3 S / X4 S yhteydessä on:
6
Järjestelyalueen säde R, paikoituspaikan asema 2 750 mm
Etäisyys L1: Koneen keskustasta MTC-yksikön ulkoreu-
naan
1938 mm
Etäisyys L2: Koneen keskustasta seinään 2688 mm
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6) Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
372
6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6)
6
6.5.1 Kuvaus
Waffle-Pack-vaihtolaite syöttää komponentit tasomakasiineihin siten, että tasomakasiinien varas-
toinnin ja automaattisen vaihdon yhteydessä ei kulu tarpeettomasti aikaa. 28 tasomakasiinin va-
paasti ohjelmoitavan käyttömahdollisuuden ansiosta kasvaa lisäksi myös käytettävissä olevien
komponenttien valikoima.
Waffle-Pack-vaihtolaitteeseen on integroitu liikuteltava alusta, minkä vuoksi vaihtolaitteen voi siir-
tää helposti muihin asetuspaikkoihin. Laite on toimitettaessa säädetty toimimaan automaatissa
käytettävällä piirilevyjen kuljetuskorkeudella. Laitteen voi kuitenkin myös muuntaa käden kään-
teessä toimimaan piirilevyjen kuljetuskorkeuksilla 900, 930 ja 950 mm. Vapaaksi jäänyt paikoitus-
paikka on varustettava kiinteällä komponenttipöydällä.
OHJE
Käytettävissä ohjelmistoversiosta SR.707.1 alkaen
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.5 Waffle-Pack-vaihtolaite (WPC5/WPC6)
373
6.5.2 Yleistä
WPC5-yksikön toiminnot ja tekniset tiedot eivät juurikaan poikkea WPC6-yksiköstä. WPC6-yksi-
kössä on lisäksi jatkuvatoiminen moduuli.
Tuotenro: 00119827-xx WPC5
Tuotenro: 00119828-xx WPC6
6

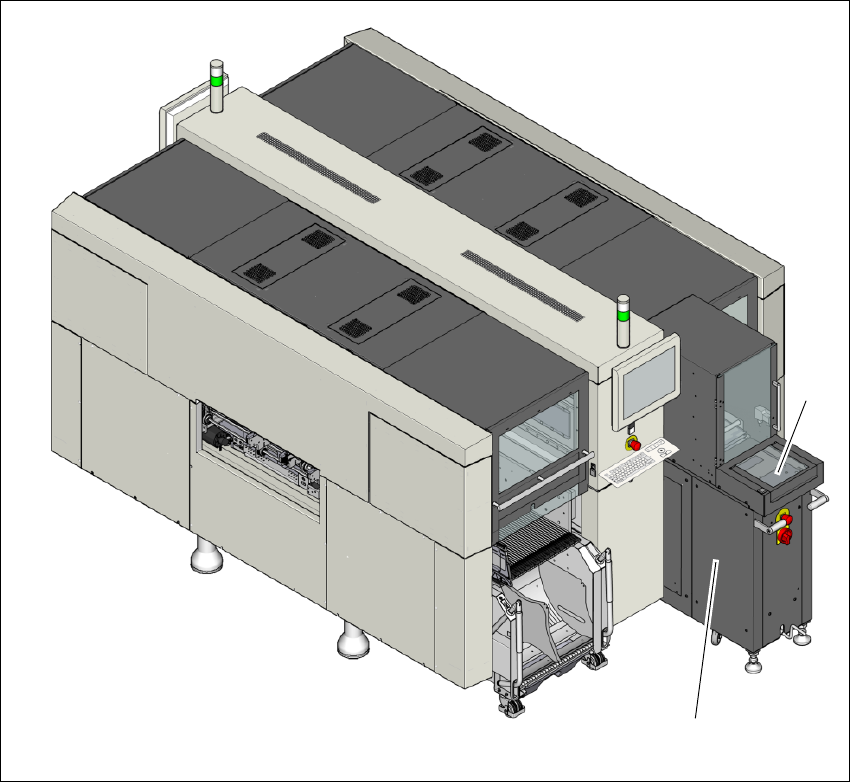

Kuva 6.5 - 1 WPC6 automaatissa SIPLACE X2 S / X3 S / X4 S
(1) WPC6
(2) jatkuvatoiminen moduuli
(1)
(2)
