6 Asemalaajennukset Käyttöohje SIPLACE X-sarja 6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunul le Ohjelmistoversiosta 706. 1 SP1 alkaen Painos 10/2014 392 6.8.5 T elakointiaseman sovitt aminen piirilevyjen kuljetu…
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
391
Selitykset kuvaan 6.8 - 4
, sivu 390.
(1) Syöttöverkon liitännän painike ja merkkivalo
(2) Painike syöttömoduulien lukitsemiseen ja irroittamiseen komponenttivaunussa
(3) Sivuttaislukitsin komponenttipöydän lukitsemiseen - vipu on asennossa "lukittu"
(4) Etiketti, jossa kuvaus CAN-bus-osoitteiden antamiseen tarvittavien kytkimien S1 ja S2 asen-
noista
(5) Kytkimet S1 ja S2 CAN-bus-osoitteiden antamiseen
(6) Verkkokytkin
(7) Kiertonuppi käyttöpaineen säätämiseen
(8) Manometri käytöpaineen näyttämiseen
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunulle Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
392
6.8.5 Telakointiaseman sovittaminen piirilevyjen kuljetuskorkeuteen
Telakointiaseman komponenttivaunujen sisäänvetoyksikön voi varustaa käden käänteessä piirile-
vyjen kuljetuskorkeuksia 900, 930 ja 950 mm varten.
6
Kuva 6.8 - 5 Komponenttivaunujen sisäänvetoyksikön sovittaminen piirilevyjen kuljetuskorkeuksiin
(1) Reiät eri PL-kuljetuskorkeuksille
(2) Kuusiomutteri M8 ja aluslevy, kumpaakin 2 kappaletta
(3) Kuusiomutteri M8 ja aluslevy, kumpaakin 2 kappaletta
(4) Kuusiomutteri M8 ja aluslevy, kumpaakin 2 kappaletta
(5) Pitkittäisreikä korkeudensäädölle
(6) Kuusiokoloruuvi M8x40, 6 kappaletta
(7) Kuusiokoloruuvi M5x12, 4 kappaletta
(8) Johde
(9) Kuusiokoloruuvi M8x18, 2 kappaletta
(10) Sivuosa, komponenttivaunun sisäänvetolaite
(11) Telakointiaseman suojaverhous
(12) Syöttömoduuli-ohjausyksikkö (FCU)
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.8 Telakointiasema SIPLACE X-sarjan komponenttivaunulle
393
6.8.5.1 Työkalut
Komponenttivaunun sisäänvetolaitteen korkeussäätöön tarvitset seuraavat työkalut:
– Kuusiokoloavain, sarja
– Kiintoavain, 13 mm
6.8.5.2 Komponenttivaunun sisäänvetolaitteen varustaminen muita korkeuksia varten
6
6.8.5.3 Komponenttivaunujen sisäänvetoyksikön varustaminen korkeuksia 900, 930 tai
950 mm
6

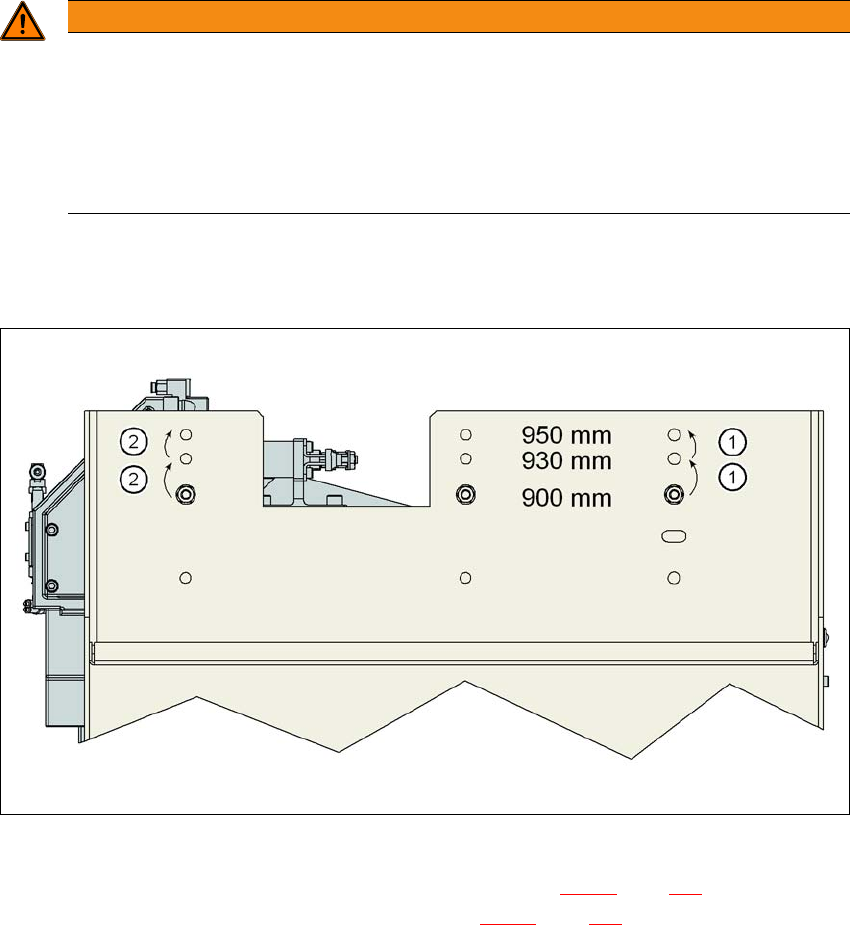

Kuva 6.8 - 6 Varustuksen muuttamisen vaatimat työvaiheet
Avaa molemmat kuusiokoloruuvit M8x18 (kohta 9 kuvassa 6.8 - 5, sivu 392) ja poista johde
vasemmalta ja oikealta puolelta (kohta 8 kuvassa 6.8 - 5
, sivu 392).
VAROITUS
Irrota telakointiasema virransyötöstä.
Irrota telakointiasema paineilmansyötöstä.
Komponenttivaunun sisäänvetolaitteen paino on n. 40 kg.
Jos tarpeen, pyydä toista henkilöä auttamaan korkeutta muutettaessa.
Huomioi kuvattujen työvaiheiden järjestys.
