Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.14 Support Pin
403
6.14 Support Pin
Tuotenro: 00119680-xx Support Pin
Leveillä piirilevyillä on pyrkimys joustaa ladonnassa niin, että olosuhteista riippuen komponentteja
ei voida enää latoa halutulla tarkkuudella. Myös voimakkaasti kuperat piirilevyt vaikuttavat ladon-
tatarkkuuteen. Tämä ongelma on helppo poistaa sijoittamalla nostopöydän päälle Support Pin -
tappeja.
6

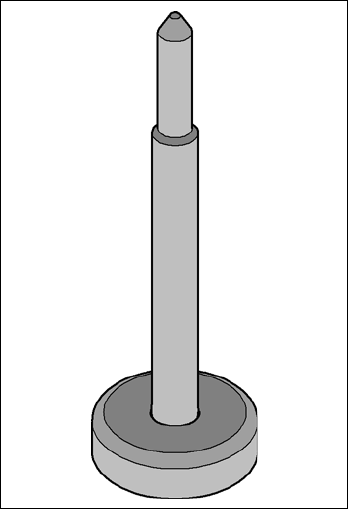

Kuva 6.14 - 1 Support Pin
6 Asemalaajennukset Käyttöohje SIPLACE X-sarja
6.15 Smart Pin Support Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
404
6.15 Smart Pin Support
Tuotenro: 00119999-xx Smart Pin Support, X3 S
Tuotenro: 00119993-xx Smart Pin Support, X4 S
Tuotenro: 00119994-xx Smart Pin Support, X4i S
Leveillä piirilevyillä on pyrkimys joustaa ladonnassa niin, että olosuhteista riippuen komponentteja
ei voida enää latoa halutulla tarkkuudella. Myös voimakkaasti kuperat piirilevyt vaikuttavat ladon-
tatarkkuuteen. Tämä ongelma on helppo poistaa sijoittamalla nostopöydän päälle Support Pin -
tappeja. Jos varustukseen kuuluu optio Smart Pin Support, Support Pin -tappien sijoittaminen
nostopöydän päälle tapahtuu automaattisesti. Tätä varten varustukseen kuuluu tarrainyksikkö,
joka noutaa Support Pin -tapit näille tapeille erityisesti tarkoitetuista makasiineista ja sijoittaa tapit
niille määriteltyihin paikkoihin.
6

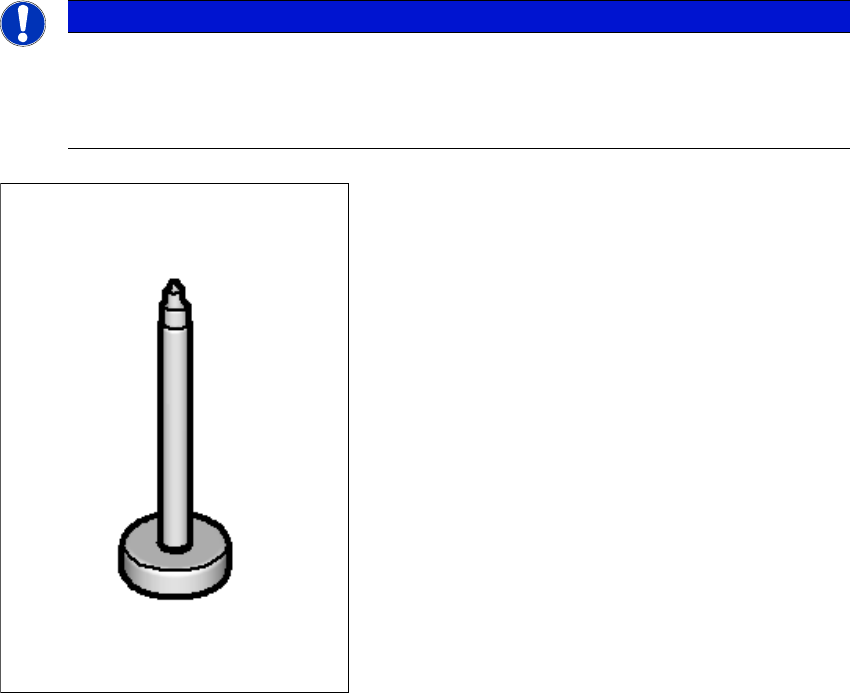

Kuva 6.15 - 1 Support Pin
OHJE
Liikealueen pieneneminen
Option Smart Pin Support voi yhdistää automaatteihin SIPLACE X3 S / X4 S. Optio
Smart Pin Support pienentää portaalien 1 ja 3 liikealuetta 36 mm kummallakin ladonta-
alueella.
Käyttöohje SIPLACE X-sarja 6 Asemalaajennukset
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 6.15 Smart Pin Support
405
6

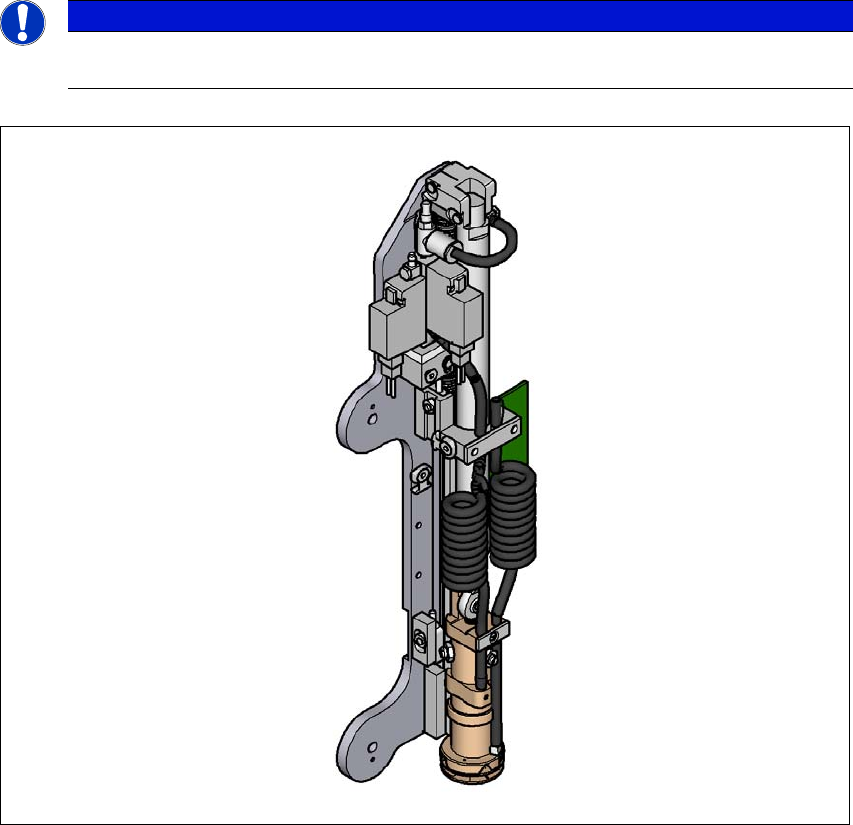

Kuva 6.15 - 2 Smart Pin Support -optioon kuuluva tarrainyksikkö
Tarrainyksikkö on asennettu portaaliin. Tarrainyksikkö noutaa Support Pin -tapit niille tarkoitetuista
makasiineistä ja sijoittaa tapit nostopöydän päälle. Support Pin -tappien asema koneessa määri-
tellään jokaisen piirilevyn puolen osalta SIPLACE Pro -ohjelmistoon kuuluvassa piirilevyjen muo-
kausohjelmassa.
Erilaisia konekokoonpanoja varten on käytettävissä kaksi erilaista makasiinia, joiden avulla voi
vaihtaa automaattisesti enimmillään 10 Support Pin -tappia. Nämä makasiinit on kiinnitetty maka-
siinipidikkeeseen, ja ne asennetaan komponenttivaunun sisäänvetoyksikköön.
– Smart Pin Support - makasiinityyppi Q10 [tuotenro 00119997-xx]
– Smart Pin Support - makasiinityyppi W5 [tuotenro 00119998-xx]
OHJE
Ks. yksityiskohtainen kuvaus optiota Smart Pin Support käsittelevässä käyttöohjeessa,
joka on saatavissa saksaksi ja englanniksi [tuotenro 00197001-xx].
