Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Ohjelmistoversiosta 706.1 SP1 alkaen Pa inos 10/2014 2.1 Turvallisuusohjeita 49 2.1.5 T urvallisuusohjei t a kestomagneeteille X- ja Y -akselin lineaari moottoreit a varten…
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.1 Turvallisuusohjeita Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
48
2.1.3.3 Laitteistojen ja laitteiden turvallisuudeksi
Minkäänlaatuisiin muutoksiin ei saa ryhtyä missään tapauksessa niin kauan kun ei ole täyttä
selvyyttä niiden vaikutuksesta laitteiston kokonaistoimintaan!
Asemien asentamisen, asetukset ja kunnossapidon saa suorittaa ainoastaan vastaavan kou-
lutuksen saanut henkilöstö!
Suojalaitteita ei saa muuttaa. Erityisesti on kiellettyä ottaa suojakytkimet pois toiminnasta tai
poistaa suojalaitteistot.
2.1.4 Turvallisuusohjeita laser-rakenneryhmille
Komponenteille, jotka joutuvat laser-luokitukseen, raukeaa käyttölupa, jos
– rakenneryhmän mekaaninen vaurioituminen on havaittavissa tai
– on suoritettu käsittely mekaniikassa tai rakenneryhmän sähköpiirissä. Vaurioitettu tai
puuttuva ruuvin varmistuslakka laserkomponenteilla (esimerkiksi suojalevyt, kiinnitys-
osat, asetuspotentiometrit) arvioidaan jo käsittelyksi.
– Laserkomponenttien vaihtoon saavat ryhtyä ainoastaan ASM Assembly Systems GmbH
& Co. KG:n huoltoteknikot tai ASM:n kouluttamat koneen haltijan huoltoteknikot.
– Lasermoduuleihin liittyvät korjaustyöt suoritetaan ainoastaan ASM Assembly Systems
GmbH&Co.KG:n tehtaalla.
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.1 Turvallisuusohjeita
49
2.1.5 Turvallisuusohjeita kestomagneeteille
X- ja Y-akselin lineaarimoottoreita varten käytetään voimakkaita kestomagneetteja.
2
2
2
VAARA
Automaatin sisällä esiintyvien kestomagneettikenttien aiheuttama hengenvaara!
Avoimet suojukset automaatin sisällä aiheuttavat hengenvaaran henkilöille, jotka käyttä-
vät passiivisia tai aktiivisia iImplantteja, kuten
– sydämentahdistinta
– kammiovärinän poistajia
– insuliinipumppuja jne.
Riskiryhmiin kuuluvien henkilöiden tulee välttää oleskelua automaatin välittömässä
läheisyydessä.
VAROITUS
Ruhjeiden vaara!
Ruhjevaara henkilöille, joilla on passiivisia metallisia siirrännäisiä (esim. levyt, ruuvit
jne.).
Älä tartu tai kumarru koneeseen suojakansien ollessa avattuna.
Älä tuo metalliesineitä vaara-alueelle.
HUOMIO
Voimakkaiden kestomagneettikenttien aiheuttama tietojen menetys!
Voimakkaat magneettikentät voivat aiheuttaa tietovälineiden tai pankkikorttien sisältä-
mien tietojen tuhoutumisen.
Älä tuo tietovälineitä ja pankkikortteja koneen lähelle.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.1 Turvallisuusohjeita Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
50

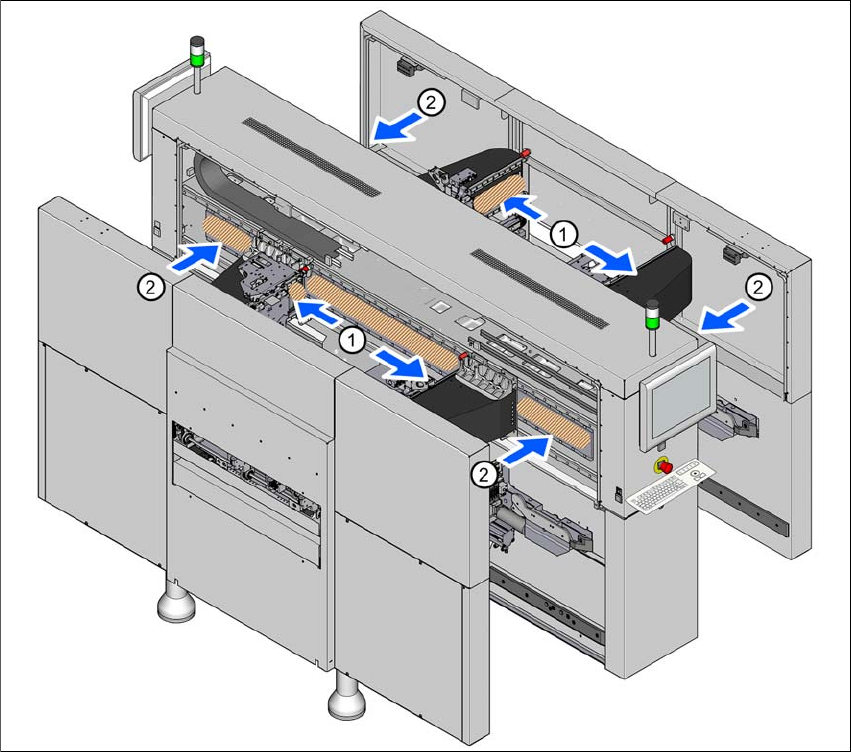

Kuva 2.1 - 1 Lineaarikäyttöihin kuuluvien kestomagneettien sijainti (esimerkki SIPLACE X4i S)
(1) X-lineaarimoottorien kestomagneetit
(2) Y-lineaarimoottorien kestomagneetit
Noudata seuraavia ohjeita kestomagneetteihin kohdistuvissa töissä:
Jos henkilöllä on aktiivinen implantaatti (esim. sydämentahdistin) tai muita ferromagneettisia
proteeseja, hänelle on ehdottomasti kiellettyä tehdä näihin laitteisiin kohdistuvia töitä tai
mennä niiden lähelle. Pidä turvallinen etäisyys lineaarimoottoriin!
Voimakkaista magneettisista vetovoimista johtuen magneettiradan ja liikkuvan primääriosan
suorassa läheisyydessä on noudatettava erityisiä varotoimenpiteitä. Raskaita tai leveitä te-
räs- tai rautaesineitä ei koskaan saa viedä manuaalisesti magneettiradan läheisyyteen.
Koska magneettiset vetovoimat eivät ole näkyviä, niiden vaikutukset magneettiradan lähei-
syydessä aliarvioidaan säännöllisesti. Magneettinen vetovoima voi alkaa äkillisesti. Veto-
voima voi magneettiradan kokoa vastaavien ferromagneettisten kohteiden (teräs tai rauta)
läheisyydessä nousta useaan tuhanteen newtoniin.
