2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.2 Varoituskyltit Ohjelmistovers iosta 706.1 SP1 alkaen Painos 10/2014 52 2.2 V aroituskyltit V a roituskyltit on valmis tettu pehmeästä PVC-kalvosta, joka on kulutuksenke…
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.1 Turvallisuusohjeita
51
Käytä aina magneettirataa käsiteltäessä soveltuvaa työ- ja suojavaatetusta (esim. käsineita,
kenkiä, jne.).
Magneettiradan vaihtoon liittyviin asennustöihin ja muihin toimenpiteisiin saa ryhtyä ainoas-
taan kyseisiin tehtäviin koulutetut SIPLACE-teknikot.
Pidä hätätapausten varalta aina valmiina vähintään kaksi massiivisesta ei-magneettisesta
materiaalista (esim. alumiinista) valmistettua kiilaa samoin kuin ei-magneettinen vasara
(paino noin 2 - 3 kg). Näitä työkaluja tarvitaan hätätapauksessa, jotta magneettisesti mag-
neettirataan kiinnittyneet osat saadaan irrotettua ja mahdollisesti puristuksiin joutuneet raajat
(sormi, käsi, jalka) vapautettua. Älä koskaan aseta rautasydänmoottorin käämiydintä suoraan
magneettiradalle.
Voimakkaat magneettikentät voivat vahingoittaa ja tuhota elektronisia laitteita mittausinstru-
menttejä. Älä aseta magneettisia ainesosia sisältäviä laitteita tietokoneiden, monitorien tai
magneettisten tallennusvälineiden (esim. kovalevyjen, luottokorttien, audio- ja videonauho-
jen, jne.) läheisyyteen.
Pidä yksittäisten magneettiratojen välissä tai magneettiradan ja muiden magneettisten pinto-
jen välissä aina vähintään 45 cm etäisyyttä.
Magneetit on hävitettävä asianmukaisesti. Asianmukaiseen hävittämiseen kuuluu olennai-
sesti magneettisuuden poistaminen kestomagneetista.
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
52
2.2 Varoituskyltit
Varoituskyltit on valmistettu pehmeästä PVC-kalvosta, joka on kulutuksenkestävää, valonkestä-
vää ja veden sekä ilmaston vaikutuksia vastaan kestävää. Seuraavat kuvat esitettävät automaat-
tia SIPLACE X4 S. Varoituskilpien sijainti on sama automaateissa SIPLACE X4i S / X2 S / X3 S /
X4i S micron aj X4 S micron.
2.2.1 Automaattiin kiinnitetyt varoituskyltit

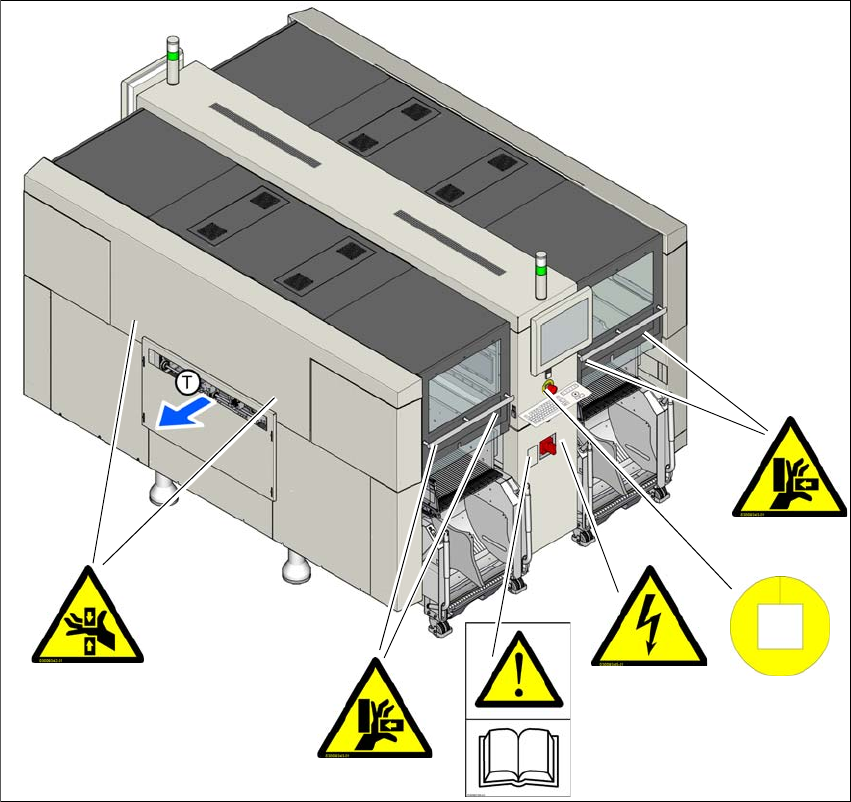

Kuva 2.2 - 1 Automaattiin kiinnitetyt varoituskyltit- Osa 1 (esimerkki SIPLACE X2 S / X3 S / X4 S)
Kohta W201, tuotenro 03009338-01
Kohta W203, tuotenro 03009342-01
Kohta W204, tuotenro 03009343-01
Kohta W210, tuotenro 03009350-01
Kohta W206, tuotenro 03009345-01
(T)Piirilevyn kuljetussuunta
W 203
W 210
W 204
W 201
W 204
W 206
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.2 Varoituskyltit
53

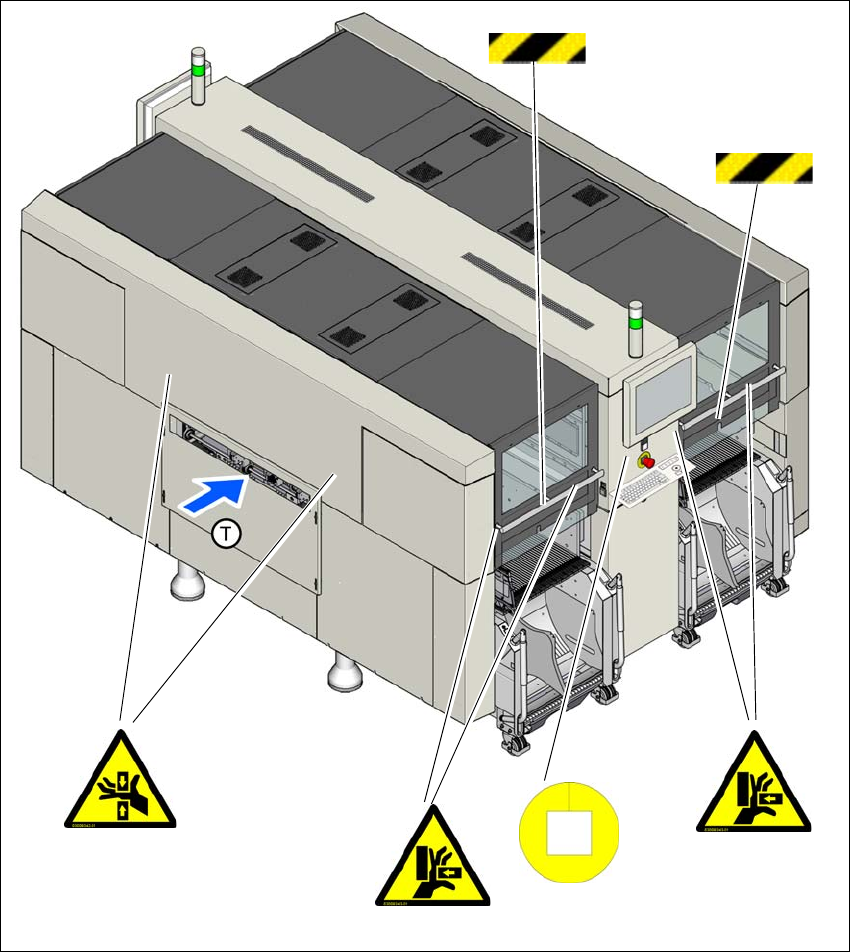

Kuva 2.2 - 2 Automaattiin kiinnitetyt varoituskyltit- Osa 2 (esimerkki SIPLACE X2 S / X3 S / X4 S)
Kohta W203, tuotenro 03009342-01
Kohta W204, tuotenro 03009343-01
Kohta W210, tuotenro 03009350-01
(1) Varoitusnauha, neljän suojakannen alaosasssa
(T)Piirilevyn kuljetussuunta
W 210
W 204
W 203
W 204
1
1
