Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.2 Varoituskyltit 63 2.2.6 V aroituskyltit virt aläh teen ja muuntajan yhteydessä 2 Kohta W206 kuvassa 2.2 - 7 , sivu 6…
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
62
2.2.5.1 Nauhajäteliukuun kiinnitetty varoituskyltti W205
2

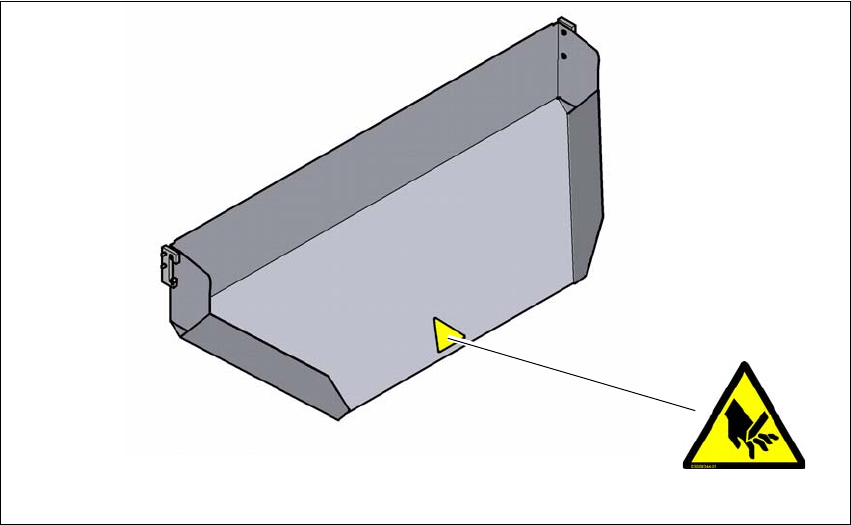

Kuva 2.2 - 6 Nauhajäteliukuun kiinnitetty varoituskyltti W205
Kohta W205, tuotenro 03009344-01
W205
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.2 Varoituskyltit
63
2.2.6 Varoituskyltit virtalähteen ja muuntajan yhteydessä
2
Kohta W206 kuvassa 2.2 - 7, sivu 63 tuotenro 03009345-01 (lukumäärä automaattia kohti: 2).
Kohta W206 kuvassa 2.2 - 8
, sivu 64 tuotenro 03009345-01 (lukumäärä automaattia kohti: 2).

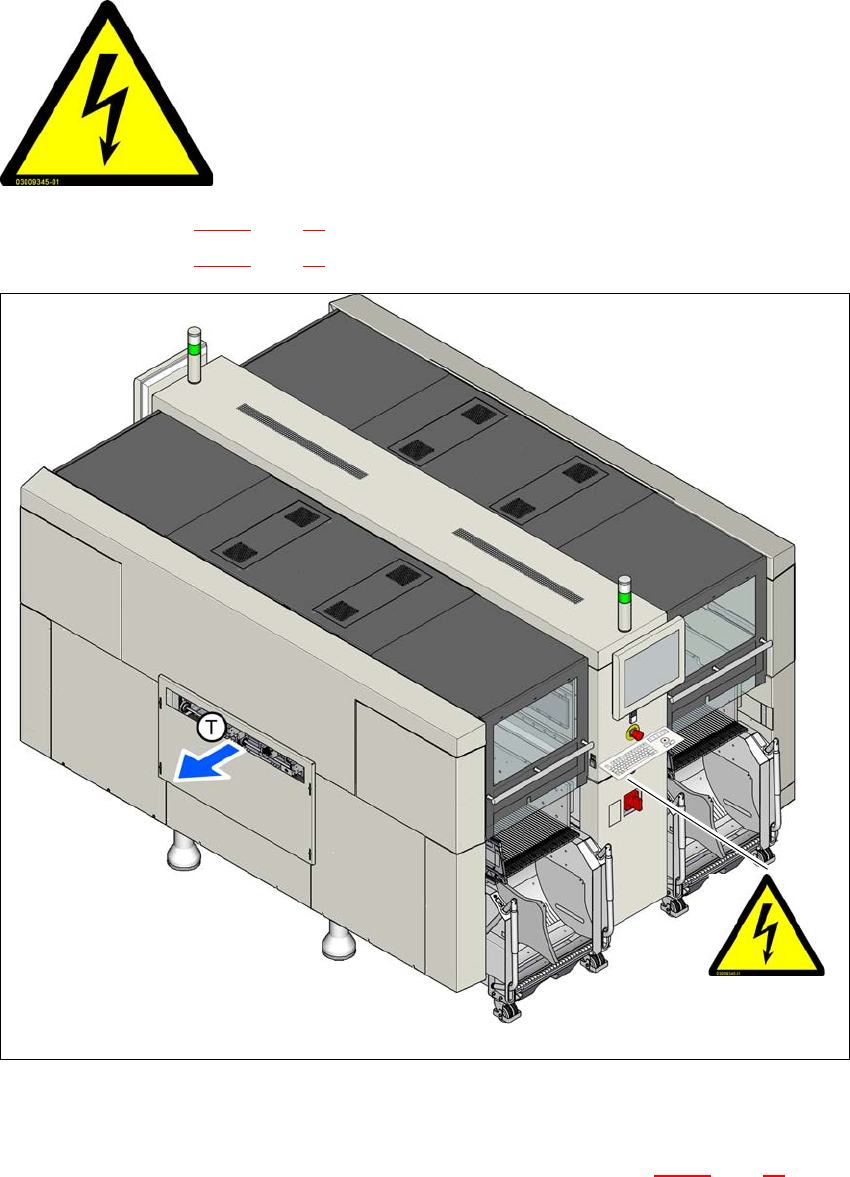

Kuva 2.2 - 7 Varoituskyltti W206, (esimerkki: SIPLACE X2 S / X3 S / X4 S)
Kohta W206, virtalähteen edessä oleva keskimmäinen peitelevy
Kohta W206, koneen sisäpuolella olevassa virtalähteessä (ks. myös kuva 2.2 - 8
, sivu 64 )
VAARALLISIA JÄNNITTEITÄ!
Merkityissä osissa on verkkojännite myös pääkytkimen ollessa
pois päältä kytkettynä.
Erota kone verkosta ennen huoltotöitä
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
W206
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.2 Varoituskyltit Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
64
2.2.6.1 Varoituskyltti W211
2
Tuotenro: 03009351-01 (lukumäärä automaattia kohti: 2)
Kohta W211 kuvassa 2.2 - 8
, sivu 64 tuotenro 03009351-01.

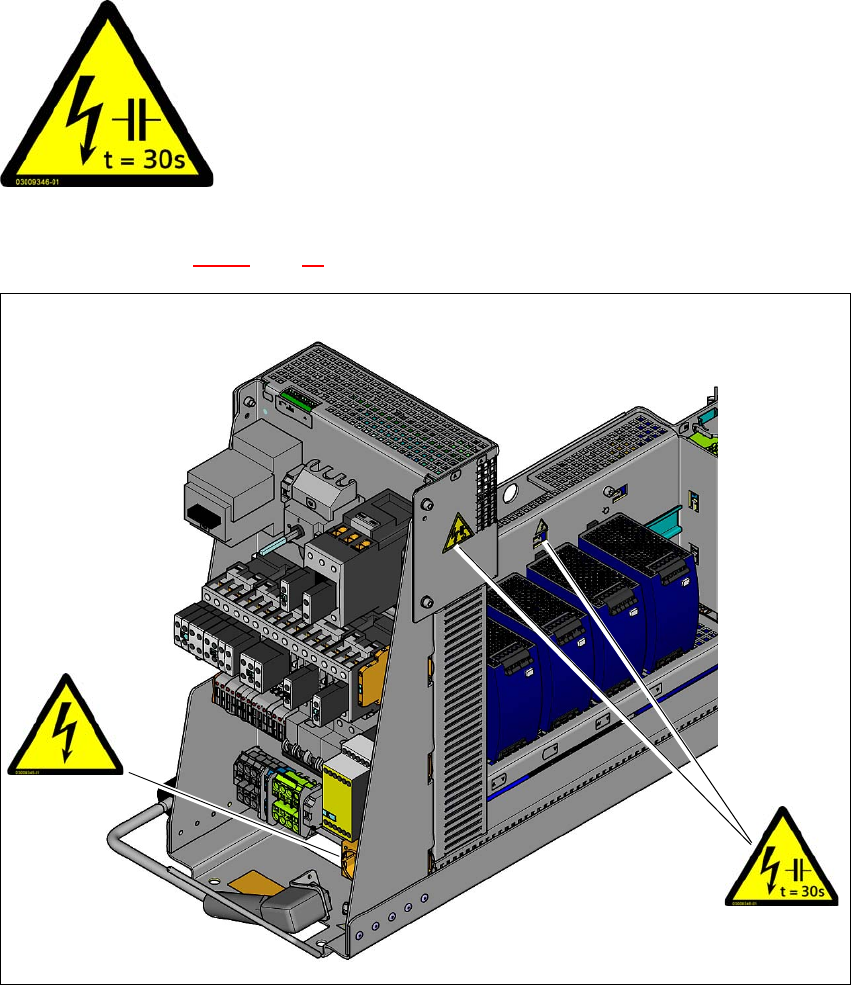

Kuva 2.2 - 8 Varoituskyltti W206, W211 virtalähteen yhteydessä
Kohta W211, kytkentävirran rajoittimen suojuksessa
Kohta W206, huoltopistorasiassa X102
2
2
VERKKOJÄNNITE!
Kytke pääkytkin pois päältä ja odota 30 sekuntia, kunnes kon-
densaattorit ovat purkautuneet.
NAFTA-alue: RISK OF ELECTRIC SHOCK OR BURN!
W211
W206
