2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja 2.6 Turvalaitteet Ohjelmistoversio sta 706.1 SP1 alkaen Painos 10/2014 86 2.6.3.2 Suojakytkinten sijainti automaatissa 2 Kuva 2.6 - 7 Suojakytkinten sijainti aut omaatissa …
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.6 Turvalaitteet
85
2

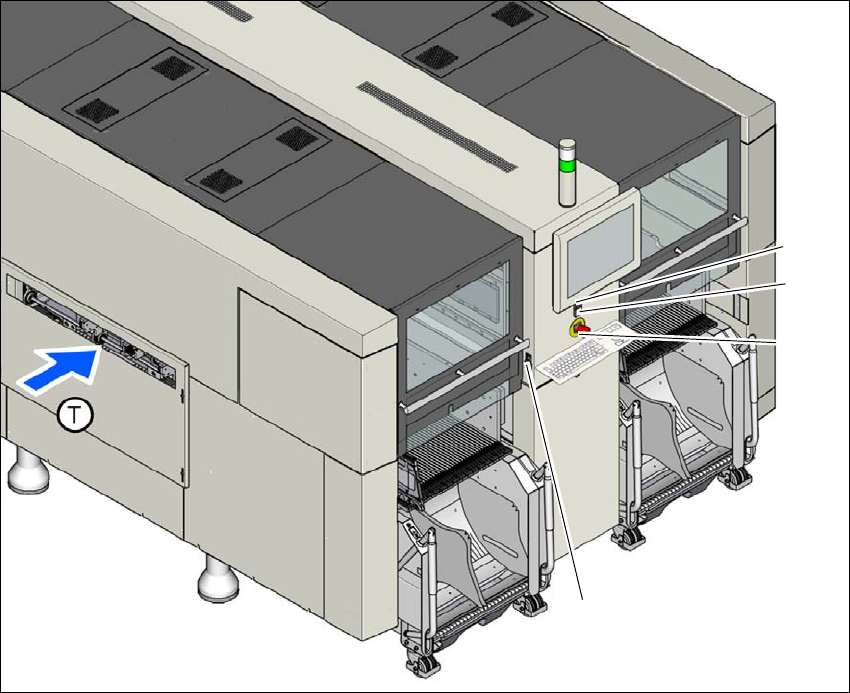

Kuva 2.6 - 6 Kytkinten ja painikkeiden sijainti - piirilevyjen syöttöpuoli (esimerkki: SIPLACE X2 S / X3 S / X4 S)
(1) Pysäytyspainike (musta)
(2) Käynnistyspainike (vihreä)
(3) hätäpysäytyspainike
(4) Painike komponenttivaunun paikoituspaikkaan telakoimista/paikoituspaikasta irrottamista
varten
(T) Piirilevyn kuljetussuunta
(3)
(1)
(4)
(2)
2 Käyttöturvallisuus Käyttöohje SIPLACE X-sarja
2.6 Turvalaitteet Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014
86
2.6.3.2 Suojakytkinten sijainti automaatissa
2
Kuva 2.6 - 7 Suojakytkinten sijainti automaatissa (esimerkki: SIPLACE X4i S)
(1) Suojakannen kytkin, asettelupaikka 1
(2) Suojakannen kytkin, asettelupaikka 2
(3) Suojakannen kytkin, paikoituspaikka 3
(4) Suojakannen kytkin, paikoituspaikka 4
(5) Esimerkki: suojakannen kytkimellä varustettu huoltoluukku paikoituspaikassa 2 (valinnaisesti
kaikkien paikoituspaikkojen yhteydessä)
(T) Piirilevyn kuljetussuunta
(2)
(3)
(1)
(4)
(5)
Käyttöohje SIPLACE X-sarja 2 Käyttöturvallisuus
Ohjelmistoversiosta 706.1 SP1 alkaen Painos 10/2014 2.6 Turvalaitteet
87
2.6.3.3 Toimintakuvaus
Pääkytkin asennossa POIS PÄÄLTÄ (ks. kohta 1 kuvassa
2.6 - 5, sivu 84) 2
Pääkytkin erottaa verkosta kolme vaihetta L1, L2 ja L3.
2
Pääkytkin asennossa PÄÄLLÄ 2
Pääkytkimen pääkytkemisen jälkeen kytkentävirran rajoitin (A2) saa verkkojännitteen ja myös 24
V:n AC/DC-muunnin kytkeytyy päälle. Turvakontaktoriyhdistelmässä (K6) palaa LED-valo "Po-
wer". Ohjaustietokone käynnistyy ja kaikki syöttöjännitteet kytkeytyvät lukuun ottamatta portaa-
liakselien (260 V-) ja tähtiakselien (150 V-) välipiirijännitteitä.
Pysäytyspainike, musta (kohdat 2 ja 7 kuvassa 2.6 - 5, sivu 84 ja kohdat 3 ja 5 kuvassa 2.6 - 6,
sivu
85) 2
Automaatti pysäytetään näillä painikkeilla.
Käynnistyspainike, vihreä (kohdat 3 ja 6 kuvassa 2.6 - 5, sivu 84 ja kohdat 2 ja 4 kuvassa 2.6 -
6, sivu 85) 2
Pääkytkimen päällekytkemisen jälkeen pyydetään painamaan käynnistyspainiketta automaatin
käynnistämiseksi ladontatehtäviin. Sama pyyntö käynnistyy, jos on avattu suojakannet tai painettu
hätäpysäytyspainiketta.
VAARA
Jännitteiden aiheuttama hengenvaara!
Automaatin virheellinen käsittely voi johtaa kuolemaan tai vakaviin vammoihin samoin
kuin huomattaviin esinevahinkoihin.
Poiskytketystä pääkytkimestä huolimatta seuraavat komponentit vielä johtavat hengen-
vaarallisia jännitteitä:
– Pääkytkimen Q1 kaapelien liitäntänavat L1, L2 ja L3
– Huoltopistorasia X102 automaattisulakkeen F1 ollessa kytkeytynyt.
– Kaikkien yksittäisjohtimien väri, jotka johtavat virtaa myös pääkytkimen ollessa pois
kytkettynä, on ruskea.
Noudata tämän vuoksi voimassa olevia tapaturmien ehkäisyä ja turvallisuutta kos-
kevia ohjeita (erityisesti standardeja DIN EN 60204, Teil 1 tai IEC 60204, Osa 1) tai
käyttömaassa voimassa olevia turvallisuusohjeita.
Ainoastaan vastaavan pätevyyden omaava ja koulutettu henkilöstö saa avata virran-
syötön suojaovet.
